Описание алгоритма работы группы функциональных индикаторов модулей
ввода/вывода в режиме РАБОТА приведено в соответствующих разделах данного
документа, посвящённых конкретному модулю.
1.5.4 Модуль дискретного ввода
Модуль дискретного ввода (МДВВ) PRO100-DI-321 предназначен для приема 32
дискретных сигналов постоянного напряжения 24 В, их первичной обработки и дальнейшей
передачи в ЦПУ ПЛK. Входы с 1 по 8 – могут использоваться как счётные входы.
Входы объединены в четыре, гальванически изолированные друг от друга, группы
по 8 входов в каждой. Каждый вход узла имеет защиту от перенапряжения до 350 В и от
сигнала обратной полярности. При превышении входным сигналом напряжения 65 В, вход
отключается от источника сигнала.
Для присоединения источников сигнала ко входам МДВВ могут быть использованы
как многожильные, так и одножильные провода сечением от 0,35 мм
2
до 1,5 мм
2
.
Распиновка входных контактов МДВВ представлена на рисунке 14:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
21
22
23
24
17
18
19
20
ERR
RUN
LNK
PWR
25
26
27
28
29
30
31
32
PRO100-DI-321
COM 1
COM 2
COM 3
COM4
COM 1
COM2
COM 3
COM4
1
2
3
4
X1 X2 X3 X4 X5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

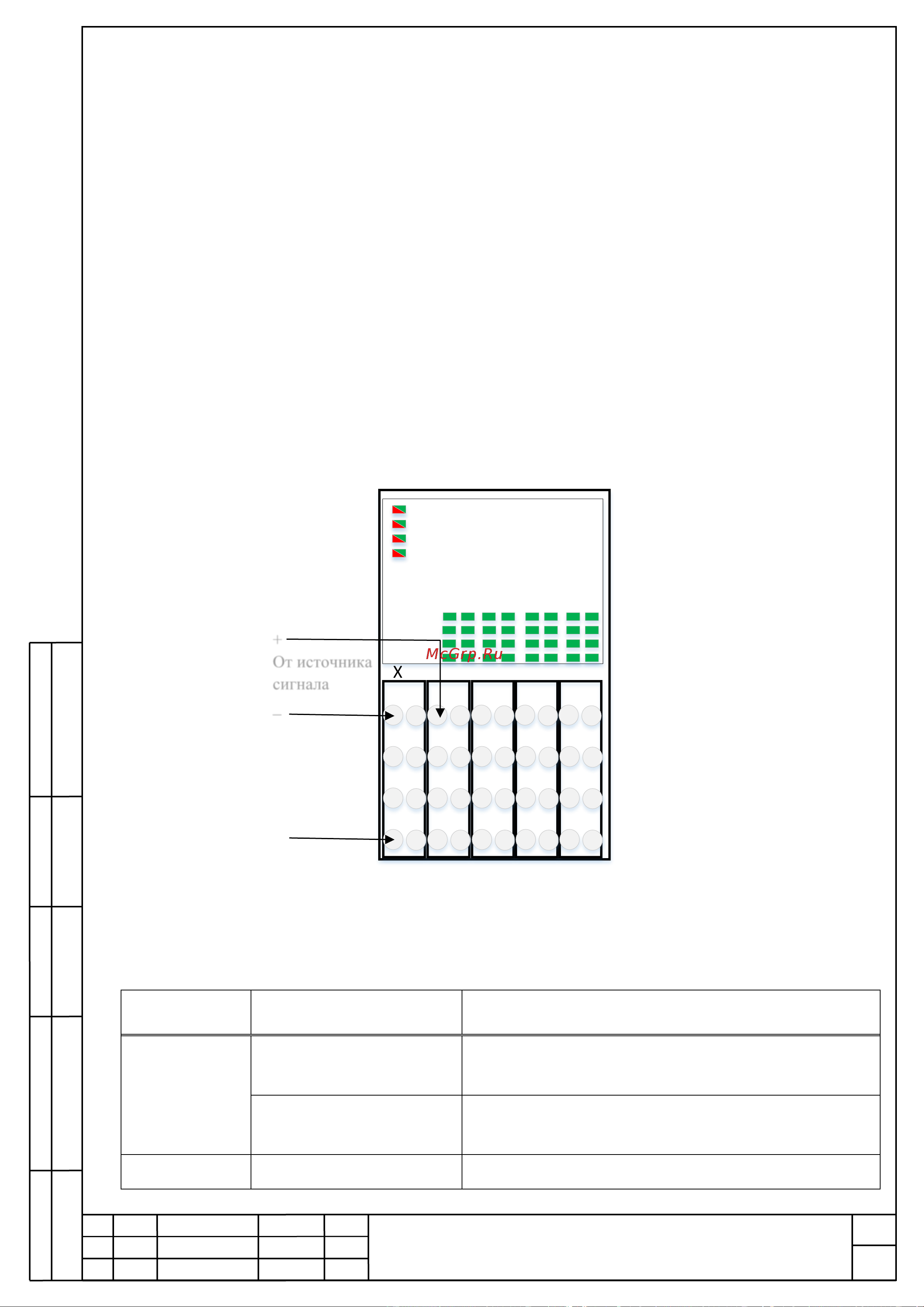

Рисунок 14 – Распиновка входных контактов модуля дискретного ввода
Алгоритм работы индикаторов модуля дискретного ввода представлен в таблице 5.
Таблица 5 – Алгоритм работы индикаторов модуля дискретного ввода
Индикатор
Состояние индикатора
Состояние модуля
Питание
(PWR)
Горит зелёным
Наличие питающего напряжения от шины
питания контроллера
Не горит
Отсутствие питающего напряжения от шины
питания контроллера
LNK
Горит зелёным
Установлено соединение с ЦПУ ПЛК
+
От источника
сигнала
_
