Изм.
Лист
№ докум.
Подп.
Дата
МПВР.421457.001 РЭ
23
Продолжение таблицы 5
Индикатор
Состояние индикатора
Состояние модуля
Горит красным
Нет связи с ЦПУ ПЛК о
Состояние
(RUN)
Мигает зелёным
Пользовательская программа находится в
состоянии ГОТОВНОСТЬ
Горит зелёным
Пользовательская программа находится в
состоянии РАБОТА
Горит красным
Пользовательская программа находится в
состоянии СТОП
Ошибка
(ERR)
Горит красным
Возникла ошибка в управляющей программе
Не горит
Управляющая программа работает в нормальном
режиме
1...32
Горит зелёным
На соответствующем входе сигнал логической 1
Не горит
На соответствующем входе сигнал логического 0
1.5.5 Модуль дискретного вывода
Модуль дискретного вывода (МДВЫ) PRO100-DO-321, управляемый процессорным
модулем (МП), предназначен для выдачи 32 дискретных сигналов управления
технологическим процессом в соответствии с программой управления технологическим
процессом, выполняемой МП.
Распиновка выходных контактов МДВЫ представлена на рисунке 15.
COM1
COM 2
COM3
COM4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
21
22
23
24
17
18
19
20
ERR
RUN
LNK
PWR
25
26
27
28
29
30
31
32
COM 1
COM 2
COM 3
COM4
1
2
3
4
X1 X2 X3 X4 X5
PRO100-DO-321
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

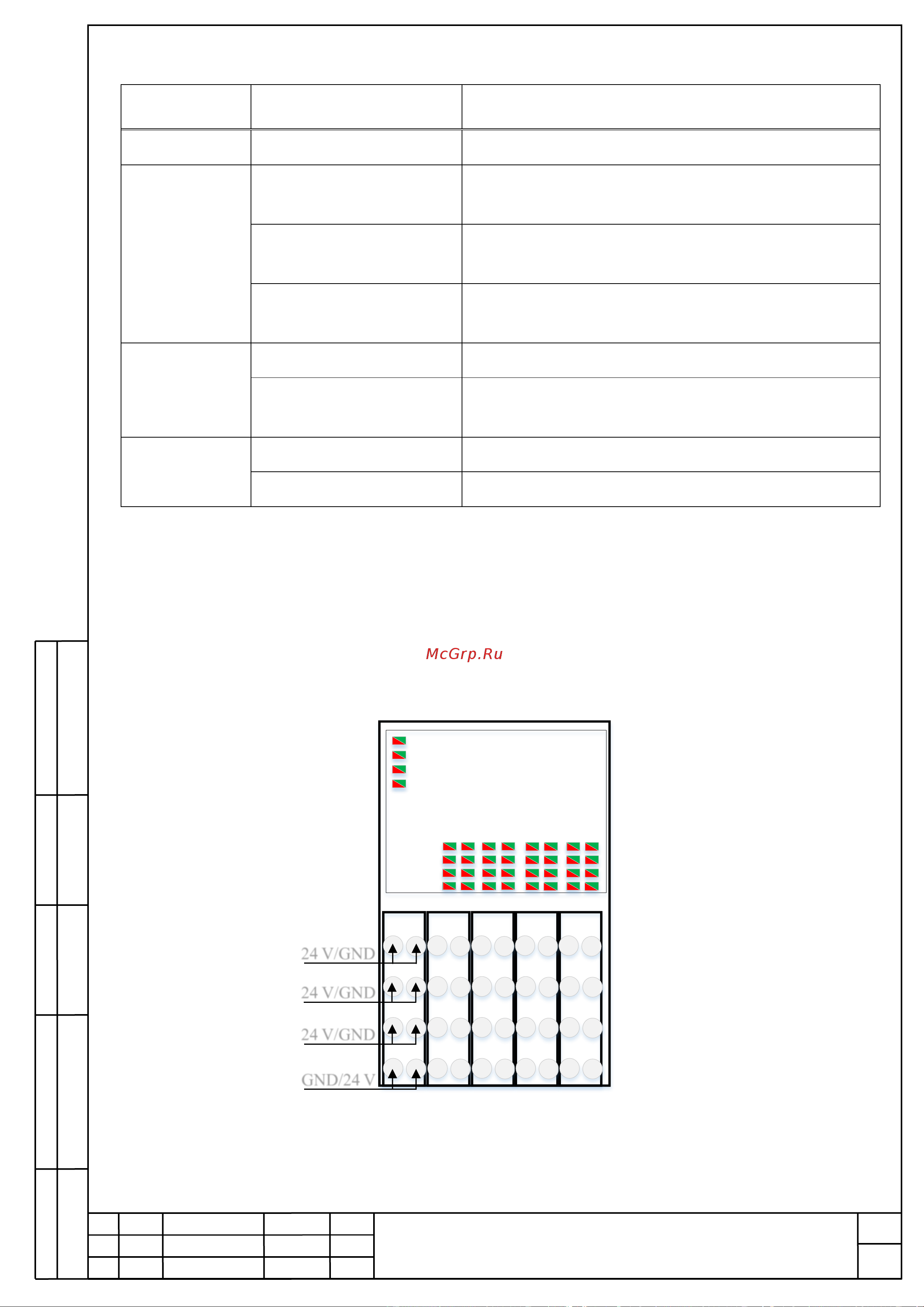

Рисунок 15 – Распиновка выходных контактов модуля дискретного вывода
24 V/GND
24 V/GND
24 V/GND
GND/24 V
