Для каждой секции выходов сконструированы свои выводы с общей землёй

(PRO100-DO-321) или общим питанием (PRO100-DO-322) для возможности выбора типа

выходного контакта (рисунок 16).

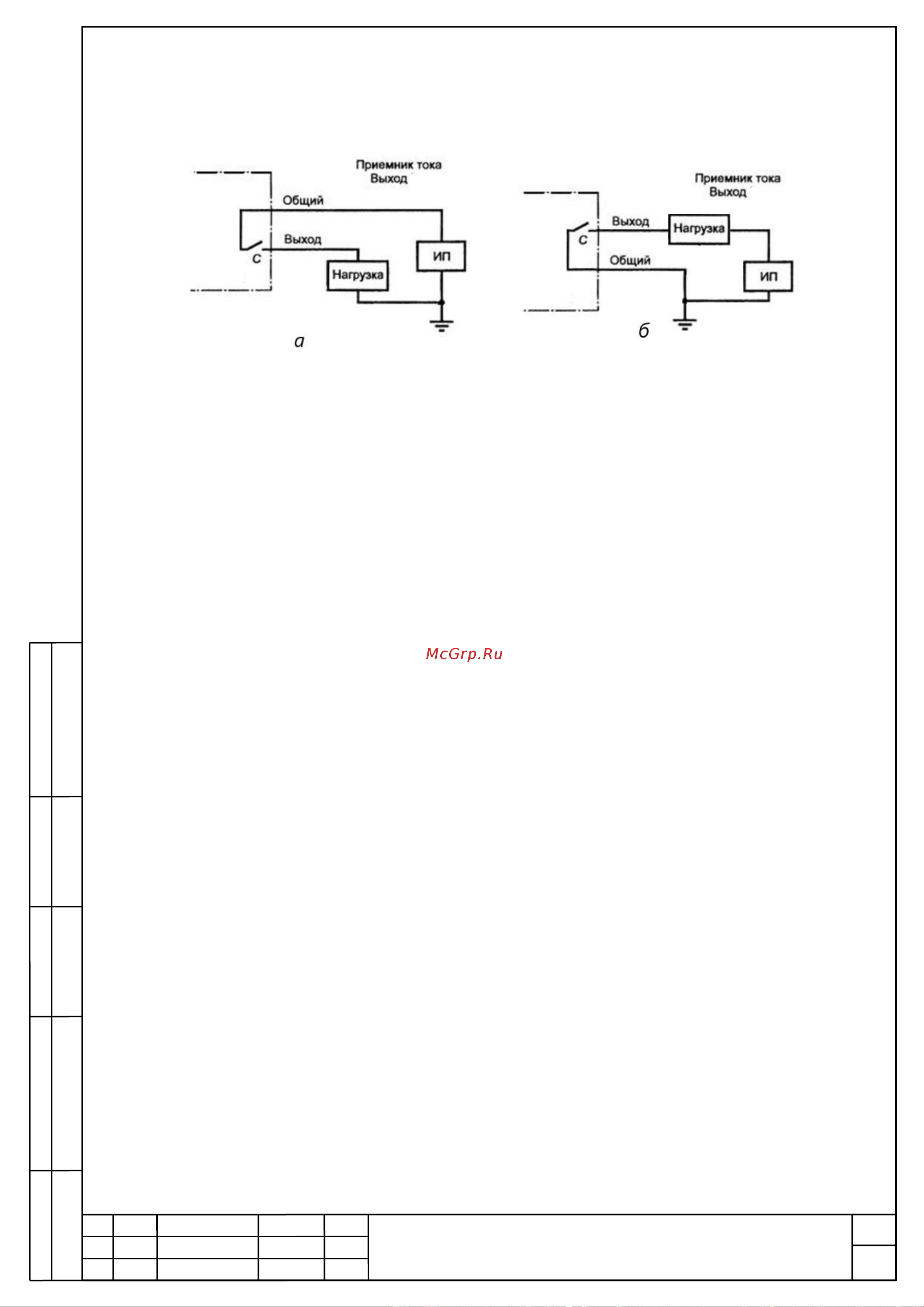

Рисунок 16 – Схема выходного контакта модуля дискретного вывода в исполнении:

(а) с общим питанием; (б) с общей землей

Управление выходными контактами осуществляется с помощью четырех

восьмиканальных интеллектуальных ключей. Структурная схема управления узла

дискретного вывода в двух вариантах исполнения представлена на рисунке 17а и 17б.
