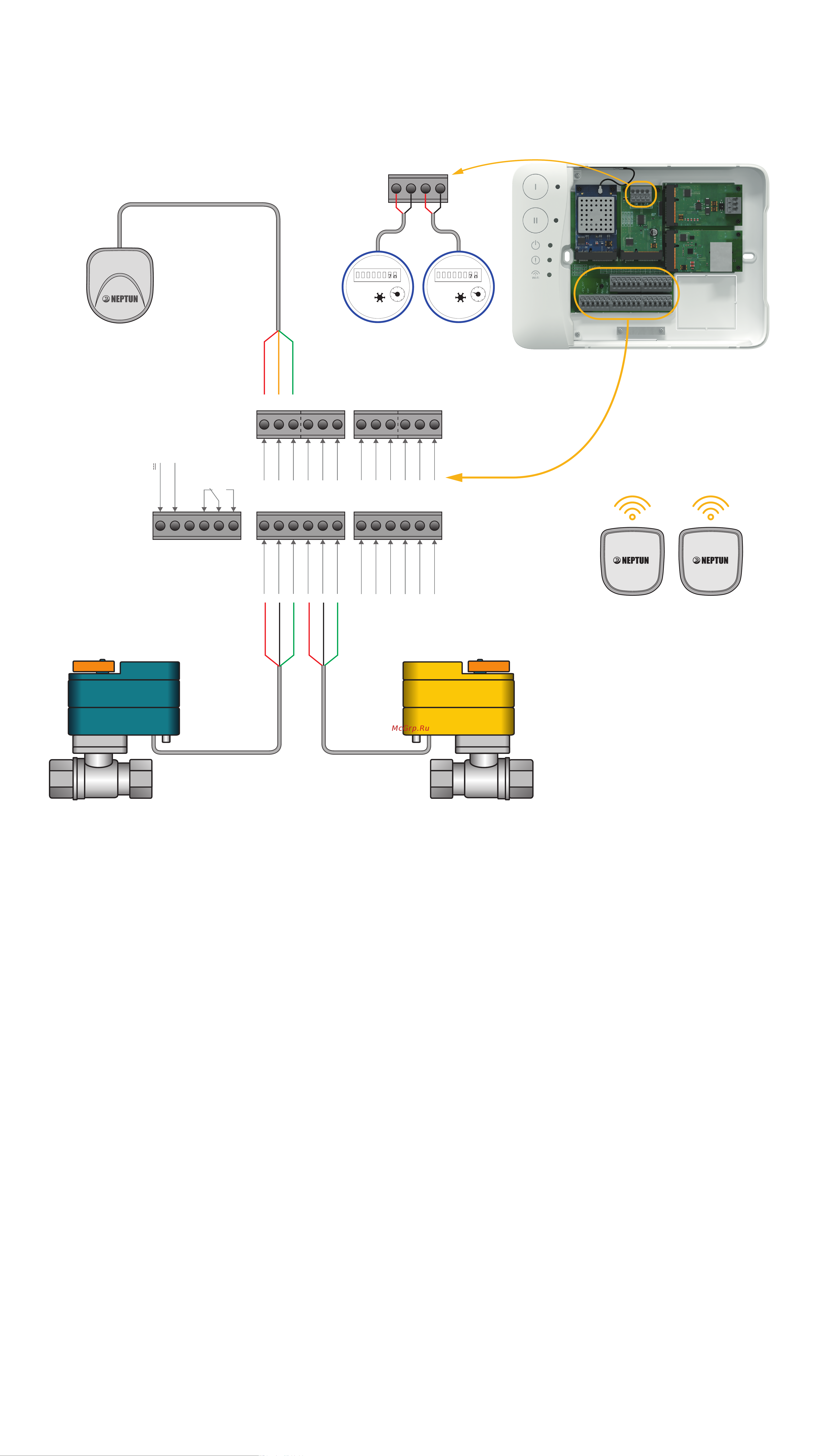

Схема подключения модулей управления Neptun
Smart / Smart+ приведены ниже:
Датчик проводной SW Приборы учета
(в комплект не входят)
Радиодатчики
Neptun Smart 868
Схема подключения системы Neptun Smart+
Кран 12 В
Красный
Желтый
Зеленый
Красный
Черный
Зеленый
Красный
Черный
Зеленый
Кран 12 В
0
28
37
46
5
19
0 0 0 0 0
,
2
0
28
37
46
5
19
0 0 0 0 0
,
2
Общий
NC
NO
Канал 1
Линии датчиков
Линии кранов
Канал 2
Датчик 1
Датчик 2 Датчик 3 Датчик 4
+12В
Открыть 1.1
Общий
Закрыть 1.1
Открыть 1.2
Общий
Закрыть 1.2
Открыть 2.1
Общий
Закрыть 2.1
Открыть 2.2
Общий
Закрыть 2.2
+12В
Сигнал 1
Общий
+12В
Сигнал 2
Общий
+12В
Сигнал 3
Общий
+12В
Сигнал 4
Общий
Модуль расширения Ethernet служит для сетевого
подключения модуля управления к маршрутизато-
рам в случае невозможности организации беспро-
водного подключения к сети Wi-Fi. Данный модуль
можно установить только в Слот № 1. При исполь-
зовании модуля расширения Ethernet подключе-
ние по Wi-Fi становится невозможным. Настройки
сети осуществляются автоматически посредством
протокола DHCP. Ручные настройки соединения
не доступны.
