МСЦ

Модуль сопряжения цифрового многоквартирного домофона с

индивидуальным видеодомофоном.

1. Предисловие

Благодарим вас за выбор наших модулей сопряжения. В этом руководстве содержатся все необходимые процедуры эксплуатации, информация

о техническом обслуживании и описание мер предосторожности для начинающих пользователей. Для обеспечения высокого качества работы вашего

видеодомофона, перед подключением внимательно прочитайте это руководство. Несоблюдение данной инструкции при установке модуля приводит к

потере гарантии на него. Модуль МСЦ является технически сложным изделием, для его подключения надо обладать специальными навыками или

воспользоваться услугами специалиста по монтажу низковольтного оборудования.

2. Описание

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным цифровым домофоном (далее - модуль

сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с цифровой линейной

системой адресации абонентов (ДАКСИС, Proel, Laskomex, Keyman, Marshal, Метаком), для приема вызовов от него и открывания подъездной двери

с помощью стандартных функций видеодомофона. Совместимость цифровых домофонов других производителей возможна, но не гарантируется.

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж)

и видеосигнал от подъездной видеокамеры.

Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей

организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный видеоусилитель.

Новая возможность! Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 1e плат

модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.

3. Основные технические характеристики модуля сопряжения МСЦ

Назначение контактов:

1. Аудио от вызывной панели

2. Общий провод вызывной панели

3. Питание +12в для вызывной панели

4. Видеосигнал от вызывной панели

5. Аудиосигнал для видеодомофона

6. Общий провод видеодомофона

7. Питание +12в от видеодомофона

8. Видеосигнал для видеодомофона

9. Видеосигнал от подъездной видеокамеры

10. Общий провод подъездной видеокамеры/домофона (состояние по-умолчанию);

для версии плат, начиная с 1e, возможно подключение сигнала HOOK в положении перемычки J1 2-3.

11. Абонентская линия от домофона (положительный контакт)

12. Абонентская линия от домофона (отрицательный контакт)

4. Установка модуля сопряжения для видеодомофона

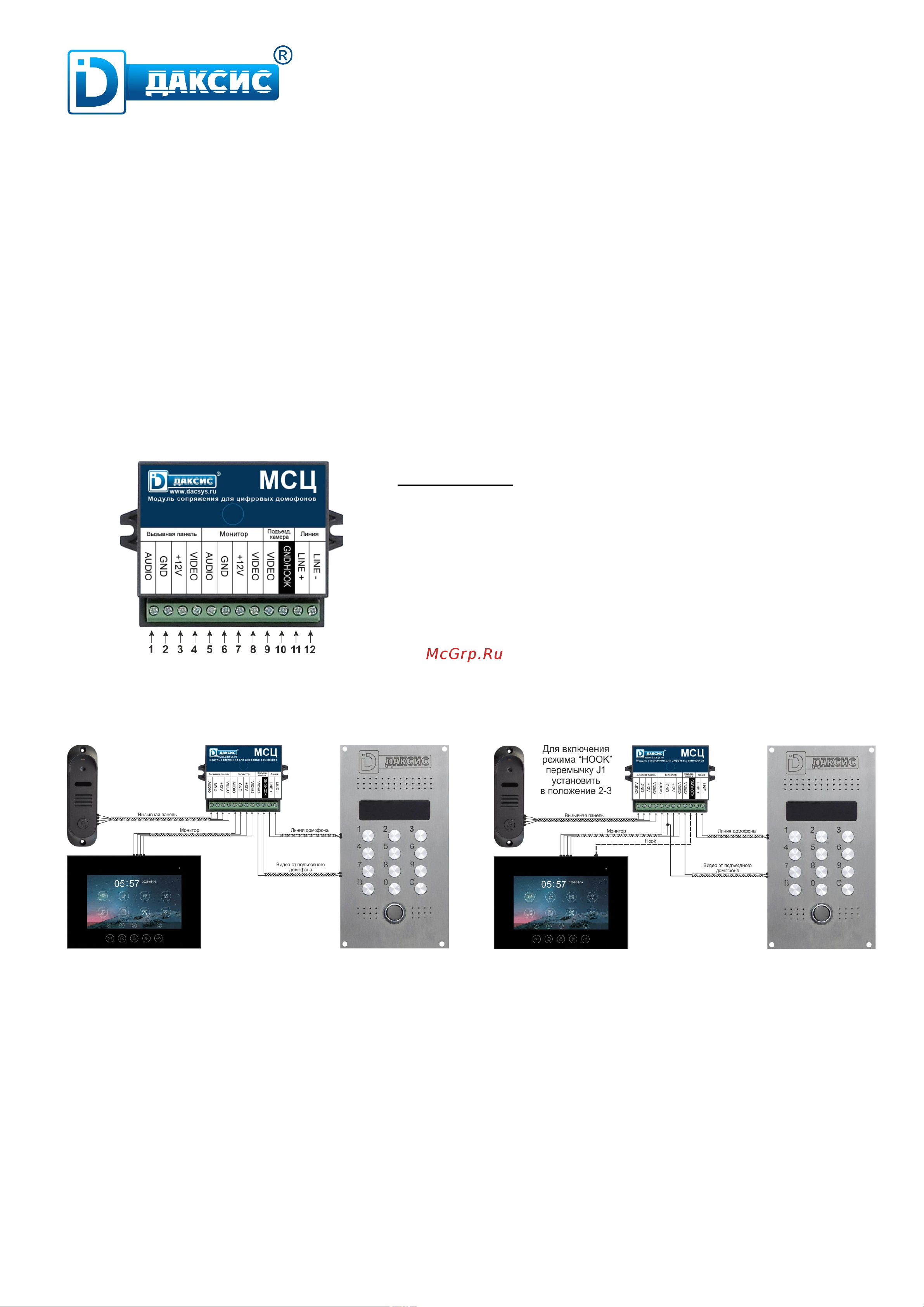

Убедитесь, что питание видеодомофона отключено от питающей сети. Подключите модуль сопряжения к остальному оборудованию, как

показано на схеме. Если Вы планируете использовать сигнал HOOK Вашего видеодомофона, используйте схему подключения, приведенную справа.

При подключении по правой схеме, не забудьте перевести перемычку J1 в положение 2-3, при этом назначение клеммы 10 переключится из

GND во вход сигнала HOOK. Общий провод сигнального кабеля подъездного видео нужно подключать к любой другой клемме GND (2 или 6) в такой

конфигурации. Данная схема подключения действительна только для модулей сопряжения МСЦ версии 1e и выше.

Примечание: Не обязательно подключать вызывную панель к контактам 1-4 модуля сопряжения. Можно подключить её на свободный порт

видеодомофона или не подключать совсем.

Внимание: Не производите подключение модуля сопряжения при включенном питании видеодомофона.

Предупреждение: При подключении обязательно соблюдайте полярность абонентской линии подъездного домофона. Несоблюдение полярности

может привести к неработоспособности абонентской линии или всей общеподъездной системы.

Предупреждение: При настройке модуля сопряжения важно правильно выставить уровни усиления входного и выходного аудиотрактов модуля.

Неправильно выставленные уровни могут привести к недостаточной или чрезмерной громкости связи, а также к свисту обратной связи в

громкоговорителе видеодомофона и панели многоквартирного домофона.

Предупреждение: некоторые модели видеодомофонов для работы требуют наличие видеосигнала на клемме 9, без него могут не позволять ответить

на вызов или сбрасывать его.

Предупреждение: режимы Детектора Движения, DVR и аналогичные, не совместимы с модулем сопряжения и должны быть выключены на том

порту, к которому подключен модуль.

Предупреждение: подключение видеосигнала от подъездной видеокамеры может потребовать гальванической развязки с помощью

видеотрансформатора или видеоусилителя с гальванической развязкой источника сигнала и выхода усилителя. При возникновении трудностей

обратитесь к специалисту.
