5. Настройка модуля сопряжения

Правильно подключенный модуль сопряжения нуждается только в индивидуальной подстройке уровней усиления звука - для достижения

комфортного уровня громкости и устранения эффекта перегрузки и акустической обратной связи (свиста). Для этого необходимо открутить винт и снять

верхнюю крышку корпуса:

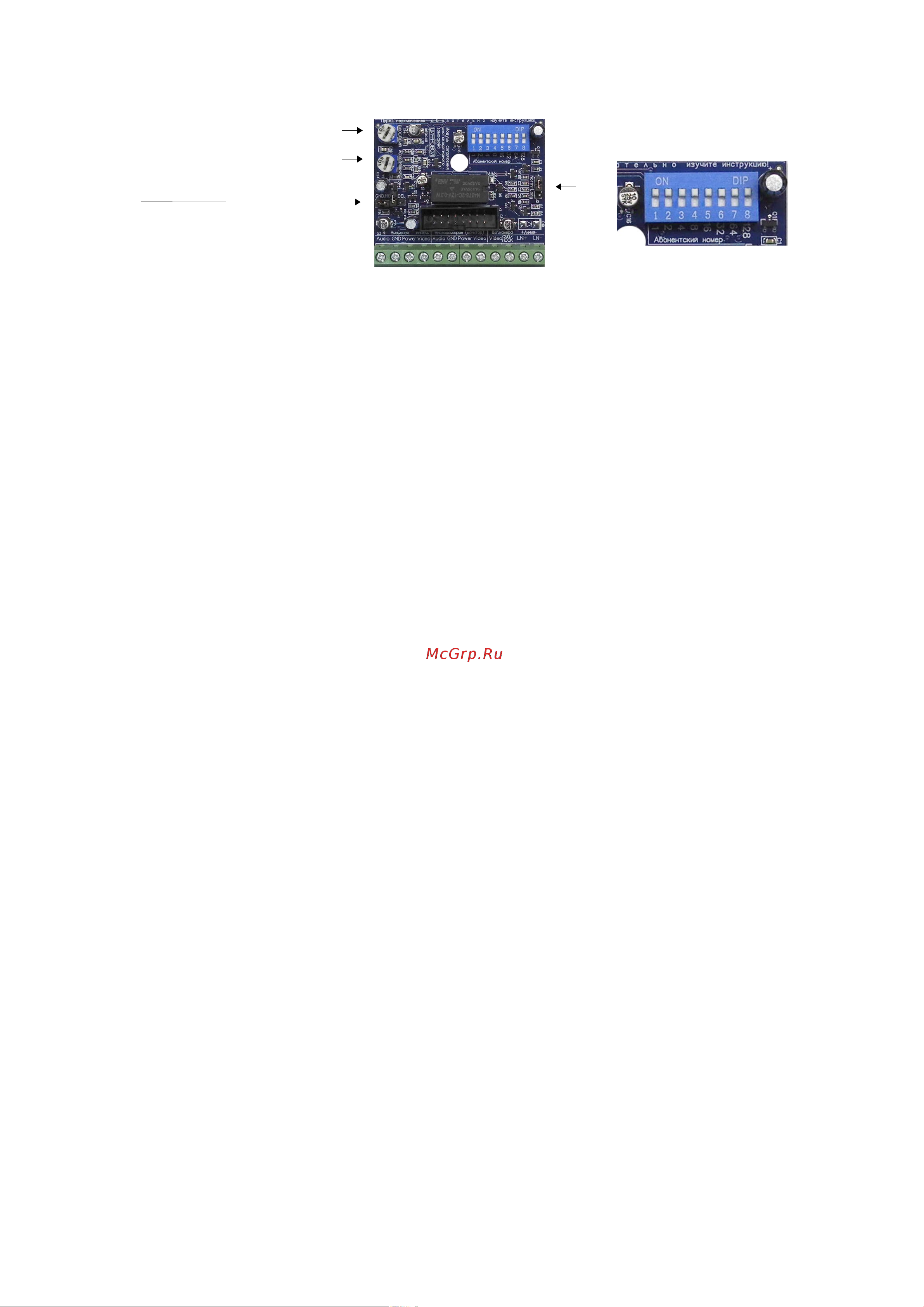

громкость звука из подъезда в квартиру Здесь задается номер абонента

(голос гостя в трубке) (обычно - номер квартиры)

громкость звука из квартиры в подъезд

(голос хозяина в домофоне)

При регулировке не используйте усилие, винт

регулятора должен вращаться легко на угол около

300°. Для вращения рекомендуется использовать Недопустимо устанавливать

небольшую отвертку. нулевой адрес абонента

Домофонные системы с цифровым линейным (двухпроводным) способом адресации абонентов характеризуются необходимостью для

абонентских устройств иметь свой уникальный абонентский номер в пределах от 1 до 255. Как правило, если нумерация квартир в Вашем подъезде

вписывается в данный диапазон, абонентский номер совпадает с номером Вашей квартиры. Если же нумерация квартир превышает данный диапазон,

абонентский номер для квартир выделяется с отрицательным смещением, заданным при установке Вашего подъездного домофона. Узнать Ваш

абонентский номер можно, подсмотрев его на абонентской трубке, установленной вместе с подъездным домофоном (достаточно переписать положение

установленных перемычек, установив переключатель в положение "ON" в тех позициях, где были установлены перемычки на трубке), или спросить его

у представителя компании, обслуживающей Ваш подъездный домофон.

Правила установки абонентского номера на переключателе модуля сопряжения просты: числа на плате, нанесенные напротив включенных

движков переключателя (положение "ON"), в сумме должны равняться Вашему абонентскому номеру. Например, номер 110 набирается так: включаются

движки 7 (64), 6 (+32), 4 (+8), 3 (+4) и 2 (+2). Проверка: 2+4+8+32+64=110.

Назначение конфигурационных перемычек: J1 отвечает за назначение клеммы 10 (1-2 GND, 2-3 HOOK, 3-4 задержка автоподнятия трубки);

J2 устанавливает параметры команды на разблокировку подъездной двери (1-2 - импульс средней протяжённости, 2-3 - длинный импульс, снятая

перемычка - короткий импульс). Необходимость менять параметры J2 может возникнуть на нестандартных домофонах, при нестабильном открытии.

После настройки уровней и установки абонентского номера на переключателе, соберите модуль обратно и уберите в предназначенное для него место.

Предупреждение: полная работоспособность данного модуля сопряжения гарантируется только с видеодомофонами, прошедшими тестирование в

нашем офисе. Результаты тестирования опубликованы на нашем сайте.

Внимание: внимательно проверяйте цветовую раскладку проводов и названия сигналов, подключаемых к модулю сопряжения! Лучше изначально

взять лист бумаги и выписать туда соответствия цветов проводов от видеодомофона, вызывной панели, домофонной линии и кабеля от подъездной

видеокамеры с названиями сигналов, подключаемых этими проводами. Очень часто для одинаковых по назначению сигналов используются разные

цвета для разных устройств. Никогда не ориентируйтесь на цвета "вслепую", всегда сверяйтесь с предварительно составленной таблицей. Помните:

один раз неправильно подключенный провод может вывести из строя как Ваше оборудование, так и оборудование подъездного домофона!

6. Эксплуатация готовой системы

После того, как все оборудование установлено, правильно подключено и настроено, комплекс готов к эксплуатации.

Логика модуля сопряжения подразумевает три состояния: ожидание (связи нет), связь с вызывной панелью (если был вызов с панели или нажата кнопка

"Обзор" на видеодомофоне) и связь с подъездным домофоном (если был вызов от подъездного домофона). Вот варианты возможных действий в каждом

из этих состояний:

1. Ожидание - можно нажать кнопку "Обзор" на видеодомофоне и связаться с вызывной панелью. Связаться с подъездным домофоном по своей

инициативе нельзя. Если у Вашего видеодомофона есть видеовход для дополнительной камеры или вызывной панели, с помощью дополнительного

согласующего/усилительного/развязывающего оборудования можно подключить на него видеосигнал от подъездной камеры, тогда у Вас будет

возможность посмотреть на двор без вызова снизу. Обращайтесь к специалисту для такого подключения.

2. Связь с вызывной панелью - можно открыть дверь соответствующей кнопкой на видеодомофоне или прервать связь путем поднятия и опускания

трубки видеодомофона. Для беструбочных домофонов связь отключается нажатием на кнопку "Разговор" или "Обзор" (зависит от логики работы

конкретного видеодомофона). При работе с вызывной панелью светодиод на плате светиться не должен.

3. Связь с подъездным домофоном - точно так же, можно разрешить проход вызывающему абоненту нажатием кнопки "Открыть" или прервать сеанс

связи вышеописанным способом. Разница с предыдущим состоянием в том, что картинка на видеодомофоне будет транслироваться с подъездной

видеокамеры (если она подключена), разговор ведется с абонентом, находящимся на крыльце подъезда, и команда на открытие двери будет отдана

подъездному домофону. При работе с подъездным домофоном должен светиться светодиод на плате модуля.

4. Ожидание снятия трубки при вызове от подъездного домофона - при подключении с использованием сигнала HOOK - вызов от домофона не вызывает

немедленное установление связи с модулем сопряжения. Вместо этого, сигнал вызова будет продолжаться до тех пор, пока не будет установлено

соединение путем поднятия трубки видеодомофона (нажатием кнопки "Разговор/Talk" для беструбочных моделей) или пока вызов не прекратится по

истечении времени вызова у подъездного домофона. Можно снять трубку (или нажать кнопку "Разговор/Talk"для беструбочных моделей) для разговора

с абонентом или игнорировать звонок для имитации отсутствия хозяина дома.

Сервисный выход сигнала HOOK реализован у некоторых производителей индивидуальных видеодомофонов, продаваемых на нашем рынке.

Принцип действия его следующий: пока трубка видеодомофона лежит на базе (не нажималась кнопка "Разговор/Talk"), сигнал притянут к общему

проводу (имеет низкий уровень); при снятии трубки с базы (инициации разговора кнопкой "Разговор/Talk"), сигнал переходит в состояние "разорвано".

Уточняйте наличие данного сигнала видеодомофона у Вашего дистрибьютера перед покупкой видеодомофона.

Возможные неожиданности и нештатные ситуации:

Любой вызов от вызывной панели или от подъездного домофона переводит видеодомофон в активное состояние, когда он зовет хозяина и ждет поднятия

трубки (нажатия кнопки "Разговор"). Ждет он в течение некоторого времени, по истечении которого (если разговор не начался) завершает сеанс связи и

переходит в состояние ожидания. Если при вызове от подъездного домофона гость оборвал вызов, а потом сразу начал вызывать снова, его вызов не

будет принят видеодомофоном, так как тот не успел перейти в режим ожидания. Для выхода из этого состояния достаточно перевести видеодомофон в

состояние ожидания или дождаться, пока он сделает это сам.

Различные модели видеодомофонов по-разному отрабатывают вызов от подъездного домофона - некоторые сигналят долго и их сложно не

заметить, а другие - издают один-два "динг-донга" и замолкают. В любом случае, если у видеодомофона не предусмотрен выход сигнала HOOK, связь с

подъездным домофоном устанавливается сразу и на последнем появляется надпись "Говорите". Это особенность работы любого внешнего модуля

сопряжения, который не имеет информации от видеодомофона о факте поднятия трубки и вынужден "поднимать" её сразу.

Эти и другие особенности работы видеодомофонов, статьи по решению проблем, таблицу совместимости и "черный список" видеодомофонов

Вы можете найти у нас на сайте.

Перед обращением в службу тех.поддержки изучите, пожалуйста, эту инструкцию и особенности Вашего оборудования!

Желаем Вам только приятных ощущений от качества работы нашей продукции!
