CTV -IP-UKP 4100111 Краткое руководство онлайн
1 2 3
4 5 6
7 8 9
�
0
#
Перед вами - устройство, которое поможет
защитить ваш дом. Суб-модуль цифровой
клавиатуры предназначен для подключения к
вызывной панели CTV-UCAM и обеспечивает
возможность вызова любого IP-монитора,
указав его номер.
Теперь вы и ваши соседи сможете использовать
одну вызывную панель для получения звонков
от ваших гостей.
ОПИСАНИЕ
Суб-модуль CTV-IP-UKP
Краткая инструкция по эксплуатации
Гарантийный талон
Комплектация
Суб-модуль цифровой клавиатуры выполнен в стандартном
форм-факторе, который позволяет установить его в специаль-
ную монтажную рамку вместе с вызывной панелью CTV-UCAM.
Суб-модуль подключается к вызывной панели или впереди
стоящему суб-модулю 4х проводным интерфейсом, причем
питание модуля также осуществляется по этой линии. Модуль
оснащен 12 механическими кнопками, с помощью которых
можно набрать номер IP-монитора (квартиры) и вызвать её.
Поддерживается ввод пароля для открывания замка. Суб-мо-
дуль оснащён подсветкой кнопок.
1
2
3
НАЧАЛО РАБОТЫ
СПАСИБО, ЧТО ВЫБРАЛИ CTV!
CTV-IP-UKP

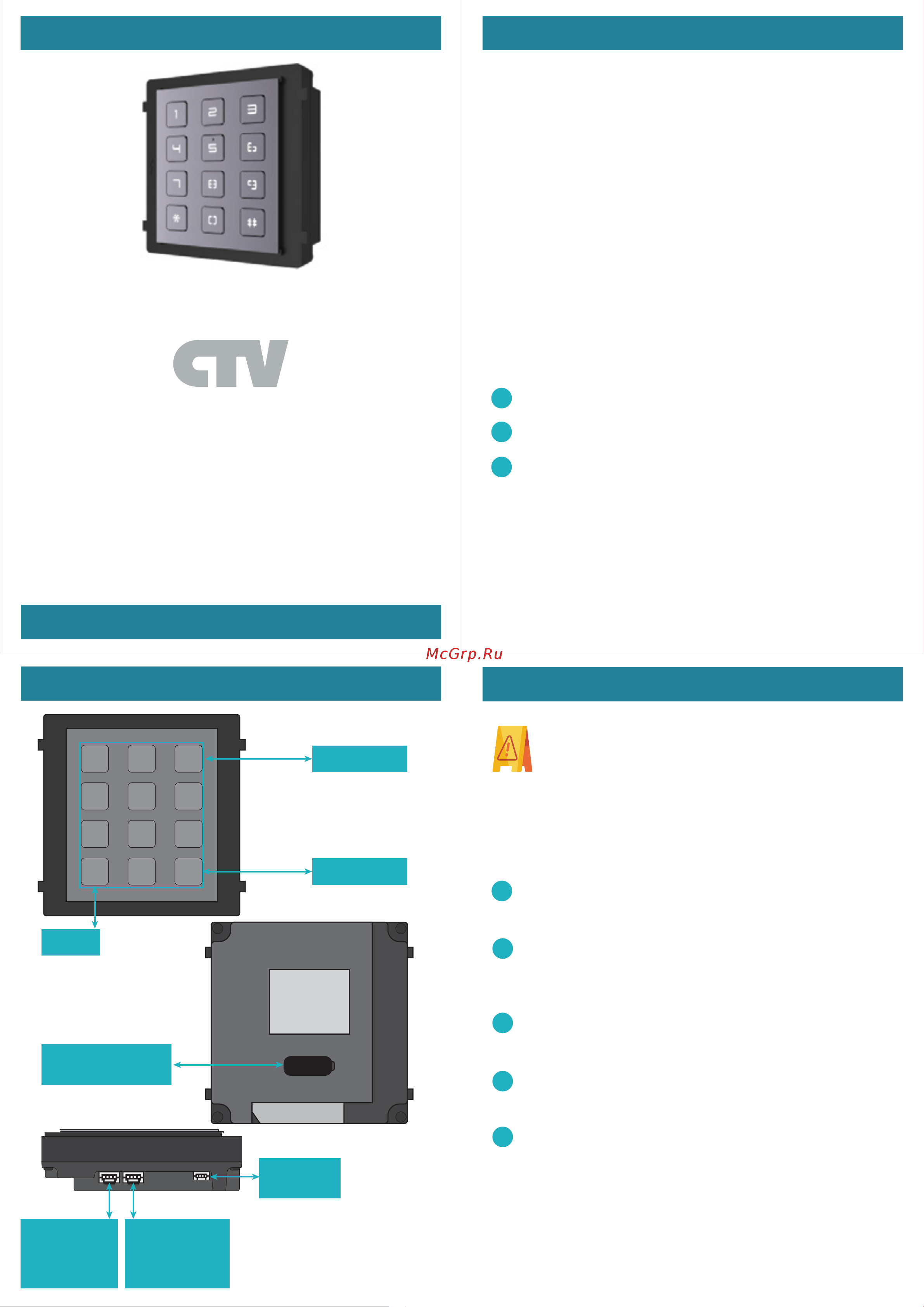

КОНСТРУКЦИЯ СУБ-МОДУЛЯ
Подготовительные работы перед установкой модуля желатель-
но проводить во время строительных и электромонтажных
работ.
Порядок монтажа:
ВАЖНО: Обязательно отключите электропитание
перед монтажом!
МОНТАЖ
Если вы не уверены в своих силах - рекомендуем доверить
установку суб-модуля квалифицированным специалистам.
1
2
3
4
5
Перед установкой суб-модуля, задайте ему уникальный
номер, используя DIP-переключатели под резиновой
заглушкой на задней стороне суб-модуля.
Используя 4х проводный коннектор из комплекта
поставки монтажной рамки, подключите суб-модуль к
вызывной панели через соответствующий разъём
«Вход».
Суб-модуль должен быть установлен в свободную нишу
монтажной рамки вместе с вызывной панелью, к которой
его планируется подключать.
Закрепите переднюю часть монтажной рамки к её
основанию, используя шестигранный ключ из комплекта
поставки монтажной рамки.
После этого можно подавать питание.
Разъём для
подключения
вызывной
панели (вход)
Разъём для
подключения
вызывной
панели (выход)
Сервисный
порт
DIP-переключатели
под заглушкой
Отмена
Вызов
Кнопки ввода
