МСК СЛИМ - Модуль сопряжения индивидуального

видеодомофона с многоквартирным координатным домофоном.

Предисловие

Благодарим вас за выбор наших модулей сопряжения. В этом руководстве содержатся все необходимые процедуры

эксплуатации, информация о техническом обслуживании и описание мер предосторожности для начинающих пользователей. Для

обеспечения высокого качества работы вашего видеодомофона, перед подключением внимательно прочитайте это руководство.

Несоблюдение данной инструкции при установке модуля приводит к потере гарантии на него.

Описание

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль

сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с

координатной системой адресации абонентов (ДАКСИС, ВИЗИТ, ЦИФРАЛ*, ЭЛТИС, МЕТАКОМ), для приема вызовов от него и

открывания подъездной двери с помощью стандартных функций видеодомофона. Совместимость координатных домофонов других

производителей возможна, но не гарантируется.

* Кроме ЦИФРАЛ-а прямого вызова выпуска до 01 октября 2012 года.

Новая возможность! Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), предусмотрена

схема отключения автоподнятия трубки.

Основные технические характеристики модуля сопряжения МСК

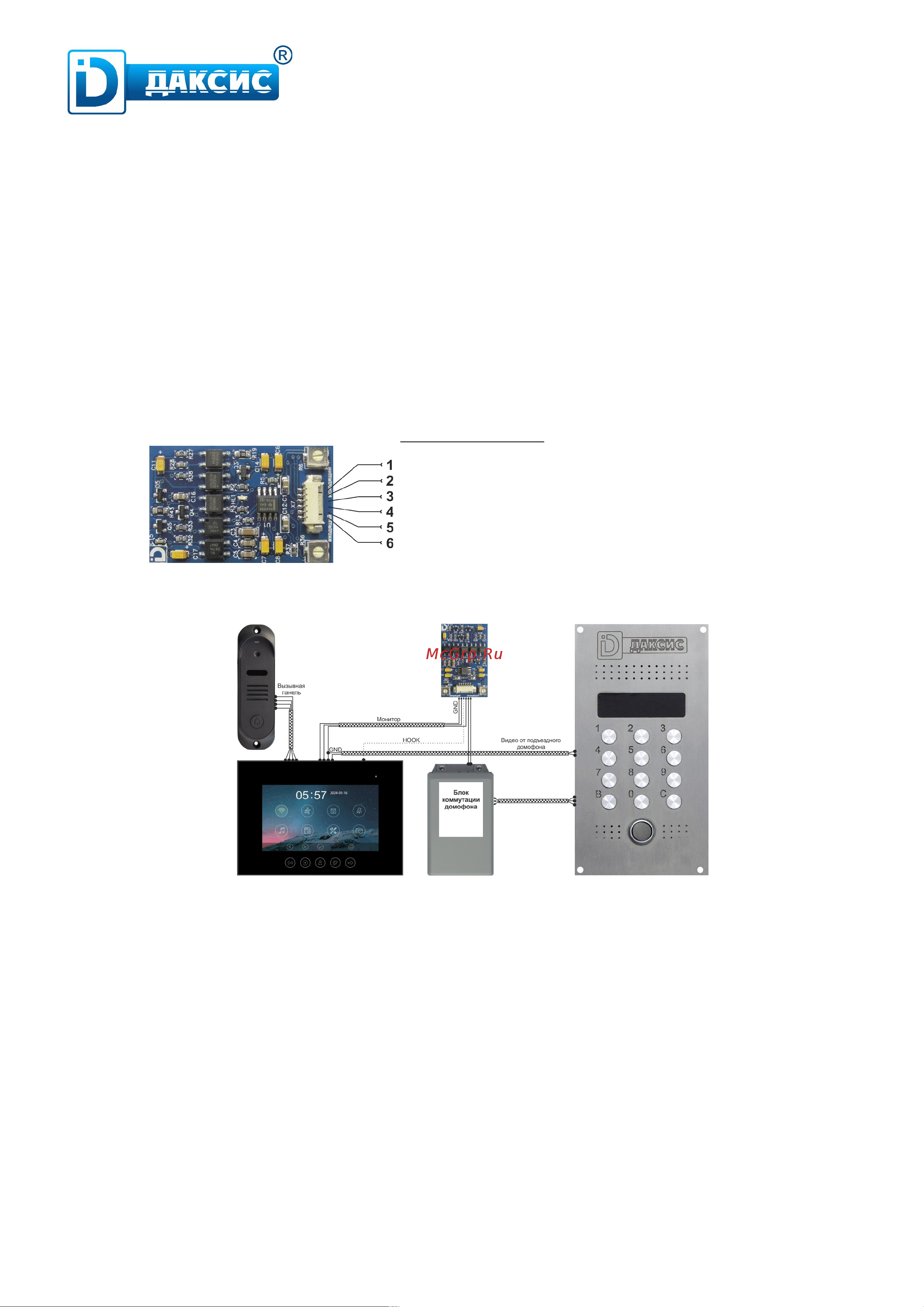

Назначение контактов:

Абонентская линия от домофона (отрицательный контакт, единицы), чёрный;

Абонентская линия от домофона (положительный контакт, десятки), красный;

Аудиосигнал для видеодомофона, синий провод;

Вход сигнала поднятия трубки HOOK от видеодомофона, зелёный провод;

Питание +12в от видеодомофона, жёлтый провод;

Общий провод видеодомофона, серый провод.

Установка модуля сопряжения для видеодомофона

Подключите модуль сопряжения к остальному оборудованию, как показано на схеме. Если выход сигнала "HOOK" в Вашем

видеодомофоне не предусмотрен, зелёный провод никуда не подключайте.

Внимание: Не производите подключение модуля сопряжения при включенном питании видеодомофона.

Предупреждение: при подключении обязательно соблюдайте полярность абонентской линии подъездного домофона. Несоблюдение

полярности может привести к неработоспособности абонентской линии или всей общеподъездной системы. Первый признак

неправильной полярности подключения - подъездный домофон сбрасывает вызов сразу после набора номера.

Предупреждение: При настройке модуля сопряжения важно правильно выставить уровни усиления входного и выходного

аудиотрактов модуля. Неправильно выставленные уровни могут привести к недостаточной или чрезмерной громкости связи, а также к

свисту обратной связи в громкоговорителе видеодомофона и панели многоквартирного домофона.

Предупреждение: Режимы Детектора Движения, DVR и аналогичные, не совместимы с модулем сопряжения и должны быть

выключены на том порту, к которому подключен модуль.

При настройке громкости учитывайте влияние полудуплекса, который используется в подавляющем большинстве

видеодомофонов: при поступлении звука сразу в обоих направлениях, передаваться будет только тот, который окажется громче. Если

Вы слышите звук только одного направления, а в другом звук не проходит или проходит обрывками - уменьшайте усиление того

направления, которое слышно хорошо.

Модули сопряжения координатные с гальванической развязкой не требуют соединения своего общего провода с общим

проводом подъездного домофона, поскольку входная цепь модуля сопряжения электрически никак не соединена со всеми остальными

цепями. Таким образом, для подъездного домофона модуль сопряжения предстаёт эквивалентом обычной абонентской трубки, что

позволяет использовать общую вызывную панель для нескольких этажных модулей сопряжения, объединяя их общие провода вместе.

Предупреждение: Подключение подъездной видеокамеры не обязательно, но при её отсутствии вызов от подъездного домофона будет

сопровождаться показом пустого экрана. Кроме того, для некоторых моделей видеодомофона наличие видеосигнала обязательно,

поскольку при его отсутствии видеодомофон сбрасывает или не позволяет принять поступивший вызов. В этом случае можно подать на

видеовход видеодомофона видеосигнал от любой стандартной видеокамеры.
