Настройка модуля сопряжения

Правильно подключенный модуль сопряжения нуждается только в индивидуальной подстройке уровней усиления звука - для

достижения комфортного уровня громкости и устранения эффекта перегрузки и акустической обратной связи (свиста). Регулировки

расположены с двух сторон от разъема:

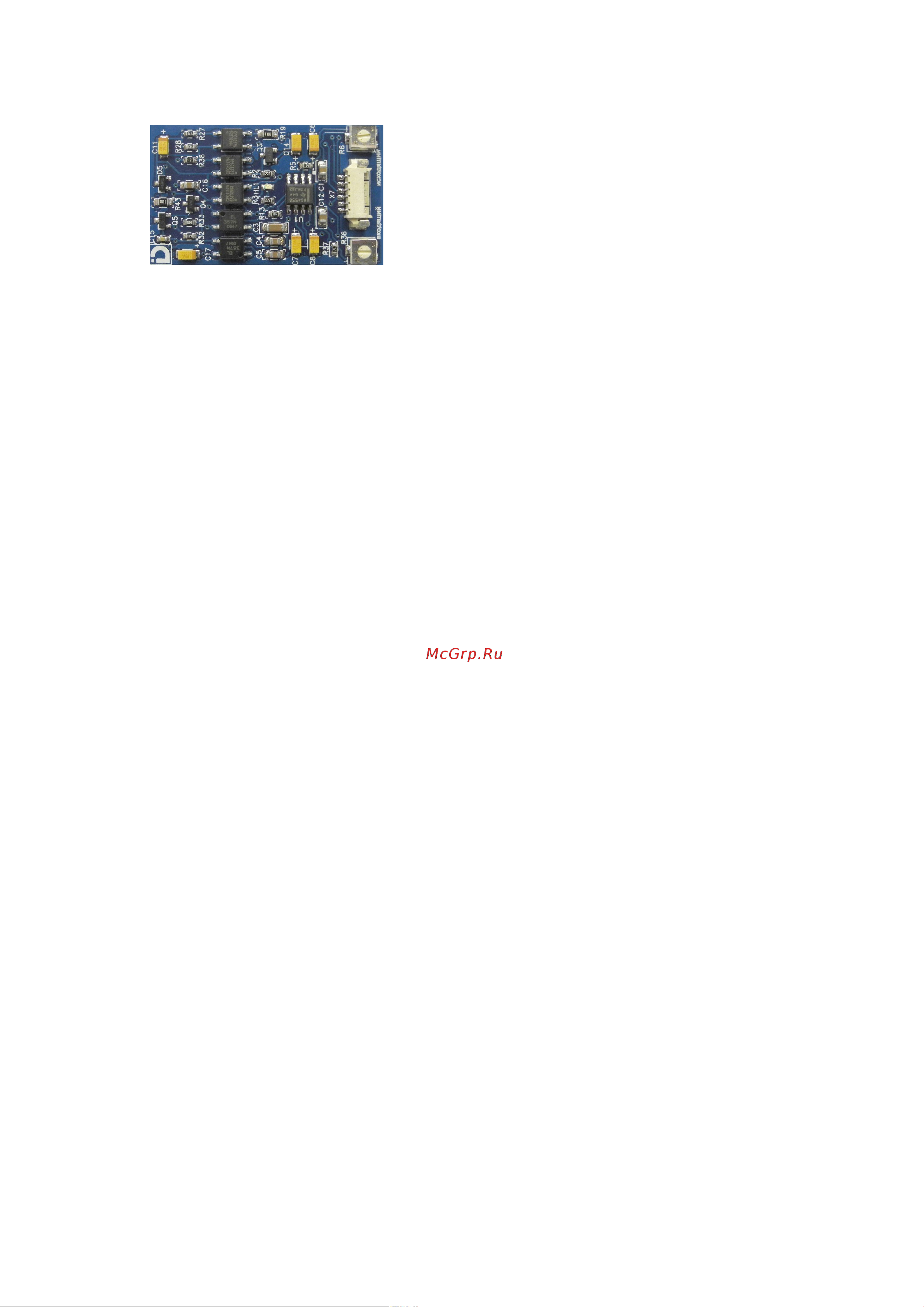

< Громкость звука из квартиры в подъезд

< Громкость звука от подъезда в квартиру

При регулировке не используйте усилие, винт регулятора должен вращаться легко на угол около 300°. Для вращения

рекомендуется использовать небольшую отвертку.

Предупреждение: полная работоспособность данного модуля сопряжения гарантируется только с видеодомофонами, прошедшими

тестирование в нашем офисе. Результаты тестирования опубликованы на нашем сайте.

Внимание: внимательно проверяйте цветовую раскладку проводов и названия сигналов, подключаемых к модулю сопряжения! Лучше

изначально взять лист бумаги и выписать туда соответствия цветов проводов от видеодомофона, вызывной панели, домофонной линии

и кабеля от подъездной видеокамеры с названиями сигналов, подключаемых этими проводами. Очень часто для одинаковых по

назначению сигналов используются разные цвета для разных устройств. Никогда не ориентируйтесь на цвета "вслепую", всегда

сверяйтесь с предварительно составленной таблицей. Помните: один раз неправильно подключенный провод может вывести из строя

как Ваше оборудование, так и оборудование подъездного домофона!

Производитель модуля сопряжения, компания "ДАКСИС", оставляет за собой право на модификацию схемы, конструкции

модуля и текста инструкции, без нарушения основной функциональности и ухудшения потребительских качеств изделия. Изменения,

расширяющие функциональность модуля, отражаются в этом руководстве, доступном на сайте компании в разделе "Документация".

Все остальные модификации производятся без дополнительного уведомления.

Эксплуатация готовой системы

После того, как все оборудование установлено, правильно подключено и настроено, комплекс готов к эксплуатации.

Логика модуля сопряжения подразумевает два состояния: "ожидание" (связи нет) и "связь с подъездным домофоном" (если

был вызов от подъездного домофона). Если Вы использовали подключение с использованием сигнала HOOK, добавляется третье

состояние "ожидание снятия трубки при вызове от подъездного домофона" (домофон сигналит до поднятия трубки абонентом, или до

прекращения вызова кнопкой на домофоне, или по истечении терпения домофона).

Вот варианты возможных действий в каждом из этих состояний:

1. Ожидание - можно нажать кнопку "Обзор" на видеодомофоне и увидеть картинку с подъездной видеокамеры (если она подключена).

2. Связь с подъездным домофоном - можно начать разговор, нажав на кнопку "Разговор" или сняв трубку; открыть дверь

соответствующей кнопкой на видеодомофоне или прервать связь путём поднятия и опускания трубки видеодомофона. Для

безтрубочных домофонов связь отключается нажатием на кнопку "Разговор" или "Обзор" (зависит от логики работы конкретного

видеодомофона). При связи с подъездным домофоном должен светиться светодиод на плате модуля.

3. Ожидание снятия трубки при вызове от подъездного домофона - при подключении с использованием сигнала HOOK - вызов от

домофона не приводит к немедленному установлению связи с модулем сопряжения. Вместо этого сигнал вызова будет продолжаться до

тех пор, пока не будет установлено соединение путём поднятия трубки видеодомофона (нажатием кнопки "Разговор/Talk" для

безтрубочных моделей) или пока вызов не прекратится по истечении времени вызова у подъездного домофона. Можно снять трубку

(или нажать кнопку "Разговор/Talk"для безтрубочных моделей) для разговора с абонентом или игнорировать звонок для имитации

отсутствия хозяина дома.

Сервисный выход сигнала HOOK реализован у некоторых производителей индивидуальных видеодомофонов, продаваемых на

нашем рынке. Принцип действия его следующий: пока трубка видеодомофона лежит на базе (не нажималась кнопка "Разговор/Talk"),

сигнал притянут к общему проводу (имеет низкий уровень); при снятии трубки с базы (инициации разговора кнопкой "Разговор/Talk")

сигнал переходит в состояние "разорвано" или в состояние высокого уровня. Уточняйте наличие данного сигнала видеодомофона у

Вашего дистрибьютера перед покупкой видеодомофона.

Возможные неожиданности и нештатные ситуации:

Любой вызов от подъездного домофона переводит видеодомофон в активное состояние, когда он зовёт хозяина и ждёт поднятия трубки

(нажатия кнопки "Разговор"). Ждёт он в течение некоторого времени, по истечении которого (если разговор не начался) завершает

сеанс связи и переходит в состояние ожидания. Если при вызове от подъездного домофона гость оборвал вызов, а потом сразу начал

вызывать снова, его вызов, возможно, не будет принят видеодомофоном, так как тот не успел перейти в режим ожидания. Для выхода из

этого состояния достаточно перевести видеодомофон в состояние ожидания или дождаться, пока он сделает это сам.

Различные модели видеодомофонов по-разному отрабатывают вызов от подъездного домофона - некоторые сигналят долго и их сложно

не заметить, а другие - издают один-два "динг-донга" и замолкают. В любом случае, если у видеодомофона не предусмотрен выход

сигнала HOOK, связь с подъездным домофоном устанавливается сразу и на последнем появляется надпись "Говорите". Это

особенность работы любого внешнего модуля сопряжения, который не имеет информации от видеодомофона о факте поднятия трубки

и вынужден "поднимать" её сразу.

Эти и другие особенности работы видеодомофонов, статьи по решению проблем, таблицу совместимости и "черный список"

видеодомофонов Вы можете найти у нас на сайте. Перед обращением в службу тех.поддержки изучите, пожалуйста, эту инструкцию и

особенности Вашего оборудования!

Желаем Вам только приятных ощущений от качества работы нашей продукции!

Реквизиты производителя:

ООО «ДАКСИС» ИНН 7723813057

Адрес: 111033, г.Москва, Таможенный проезд, дом 6, строение 3, комната 109

Телефон +7 (499) 999-0168 (многоканальный) , +7 (926) 217-5772

Время работы с 10.00 до 17.30, выходной суббота и воскресенье

Сайт: www.dacsys.ru
