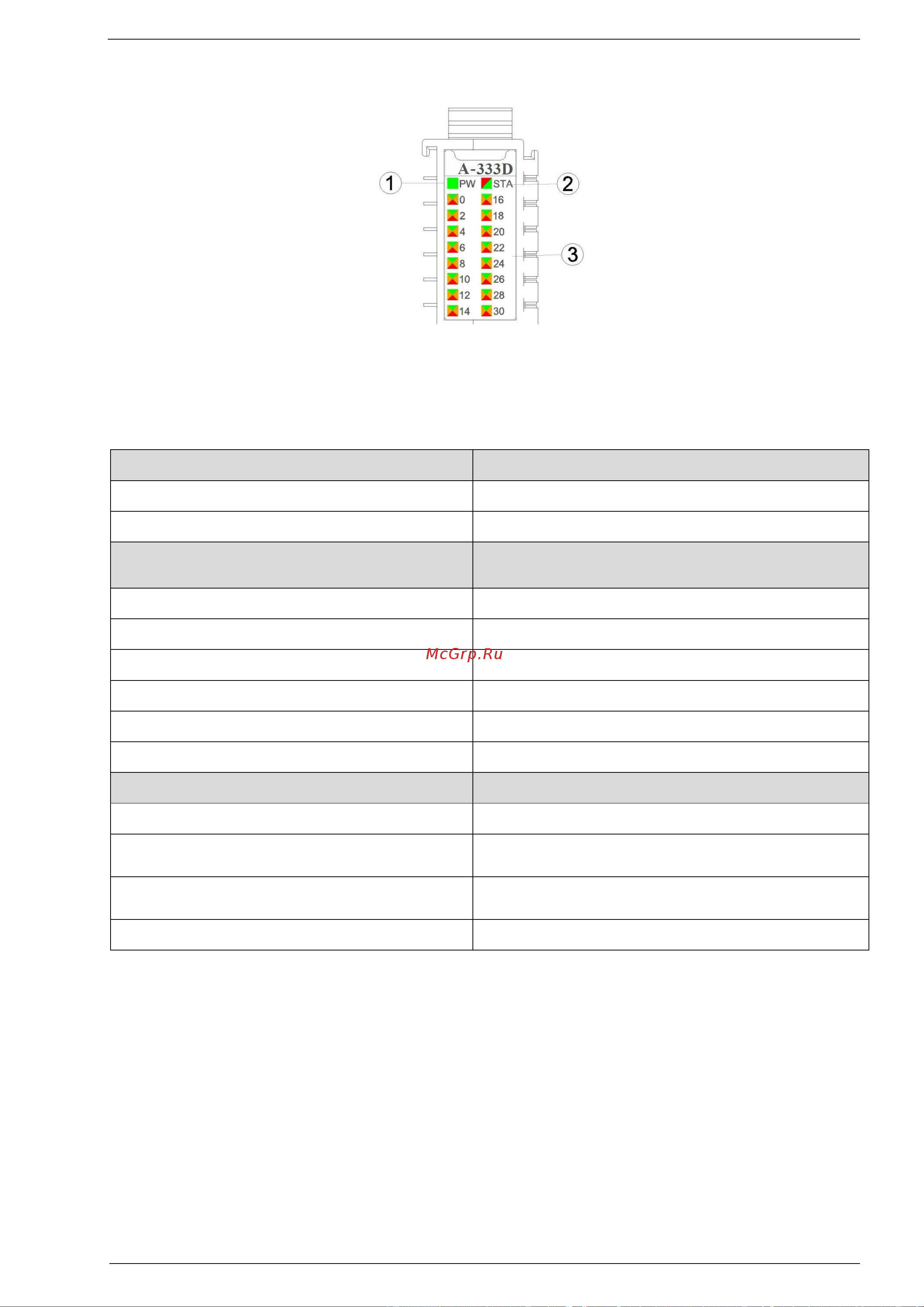

3.1 Параметры светодиодных индикаторов

① Светодиодный индикатор питания (зеленый)

② Светодиодный индикатор состояния модуля (красный/зеленый)

③ Светодиодный индикатор выходного канала (зеленый/красный/оранжевый)

PW Состояние питания (ЗЕЛЕНЫЙ)

Определение состояния

Питание внутренней шины в норме

OFF

Сбой питания внутренней шины

STA Состояние модуля

(КРАСНЫЙ/ЗЕЛЕНЫЙ)

Определение состояния

Зеленое медленное мигание (2,5 Гц)

Внутренняя шина модуля не запущена

Красное медленное мигание (2,5 Гц)

Внутренняя шина модуля отключена

ON (ЗЕЛЕНЫЙ)

Нормальная работа

Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Режим обновления

Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Обновление микропрограммы

Двойное мигание (КРАСНЫЙ)

Исключение модуля было мягко перезапущено

Светодиодный индикатор каналов 0-31

Определение состояния

ON (ЗЕЛЕНЫЙ)

Указывает, что сигнал выходного канала действителен

ON (КРАСНЫЙ)

Указывает, что сигнал выходного канала +1

действителен

ON (ОРАНЖЕВЫЙ)

Указывает, что выходной канал и сигнал канала +1

действительны.

OFF

Выходной сигнал недействителен
