UZOLA ELECTRIC GROUP
www.uzola.ru 157 / 330

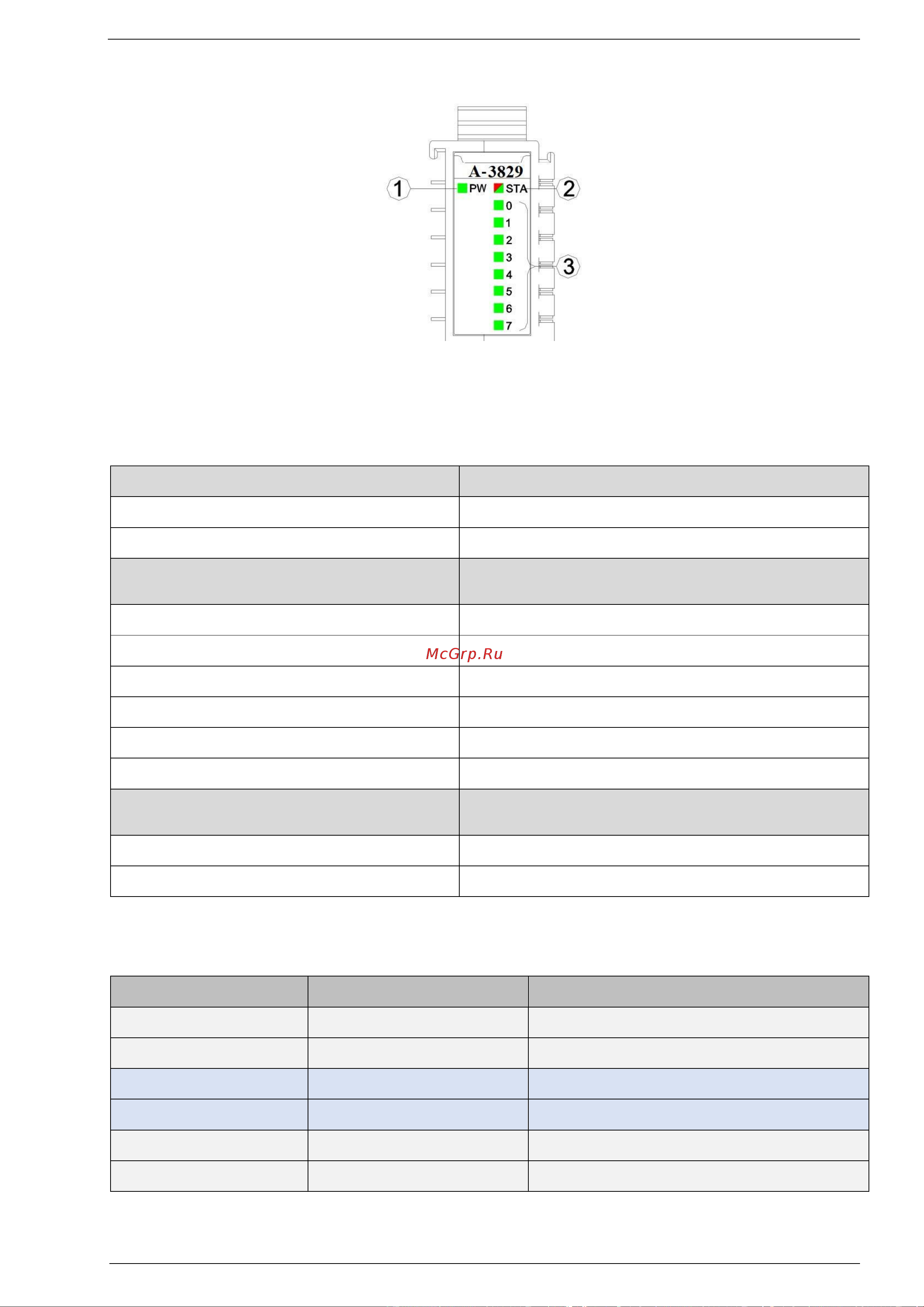

3.1 Параметры светодиодного индикатора
① Светодиодный индикатор питания (зеленый)
② Светодиодный индикатор состояния модуля (красный/зеленый)
③ Светодиодный индикатор выходного канала (зеленый)
PW Состояние питания (ЗЕЛЕНЫЙ)
Определение состояния
ON
Питание внутренней шины в норме
OFF
Сбой питания внутренней шины
STA Состояние модуля
(КРАСНЫЙ/ЗЕЛЕНЫЙ)
Определение состояния
Зеленое медленное мигание (2,5 Гц)
Внутренняя шина модуля не запущена
Красное медленное мигание (2,5 Гц)
Внутренняя шина модуля отключена
ON (ЗЕЛЕНЫЙ)
Нормальная работа
Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Режим обновления
Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Обновление микропрограммы
Двойное мигание (КРАСНЫЙ)
Исключение модуля было мягко перезапущено
0-7 канальный светодиодный индикатор
(ЗЕЛЕНЫЙ)
Определение состояния
ON
Выходной сигнал недействителен
OFF
Выходной сигнал недействителен
3.2 Определение терминала
Номер терминала
Обозначение
Описание
1
DO0
Выход 0 канала
2
COM0
Общий порт 0 канала
3
DO1
Выход 1 канала
4
COM1
Общий порт 1 канала
5
DO2
Выход 2 канала
6
COM2
Общий порт 2 канала
