UZOLA ELECTRIC GROUP
www.uzola.ru 172/ 330

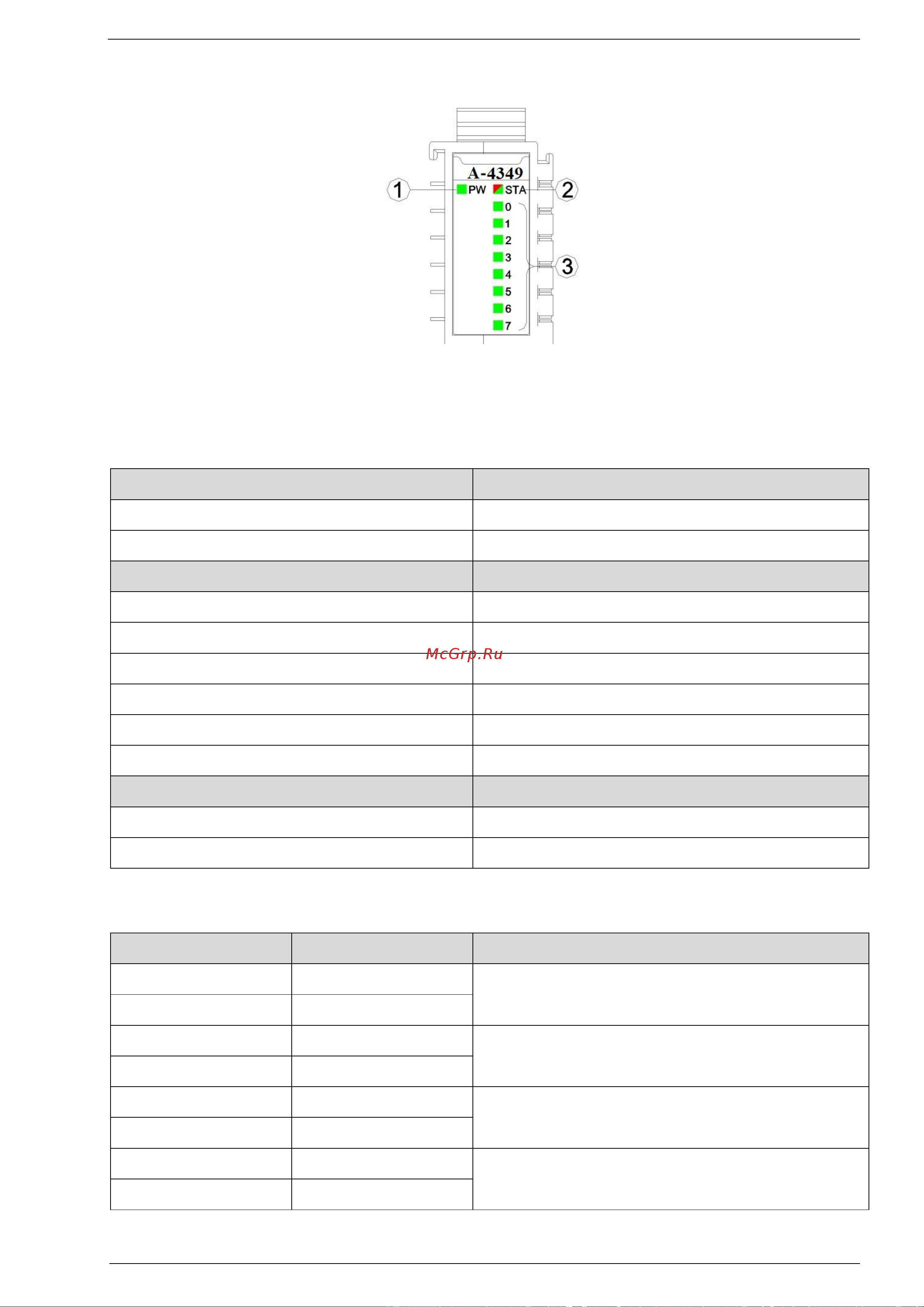

3.1 Светодиодные индикаторы
① Светодиодный индикатор питания (зеленый)
② Светодиодный индикатор состояния модуля (красный/зеленый)
③ Светодиодный индикатор входного канала (зеленый)
PW индикатор мощности
Определение состояния
ON
Питание внутренней шины в норме
OFF
Сбой питания внутренней шины
STA Состояние модуля
Определение состояния
Зеленое медленное мигание (2,5 Гц)
Внутренняя шина модуля не запущена
Красное медленное мигание (2,5 Гц)
Внутренняя шина модуля отключена
ON (ЗЕЛЕНЫЙ)
Нормальная работа
Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Режим обновления
Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Обновление микропрограммы
Двойное мигание (КРАСНЫЙ)
Исключение модуля было мягко перезапущено
Светодиодный индикатор канала 0-7
Определение состояния
ON
Входной сигнал >=1% диапазона
OFF
Входной сигнал <1% диапазона
3.2 Определение терминала
Номер терминала
Обозначение
Описание
1
AI0
Токовый вход
CH0
2
GND
3
AI1
Токовый вход
CH1
4
GND
5
AI2
Токовый вход
CH2
6
GND
7
AI3
Токовый вход
CH3
8
GND
