UZOLA ELECTRIC GROUP
www.uzola.ru 180/ 330

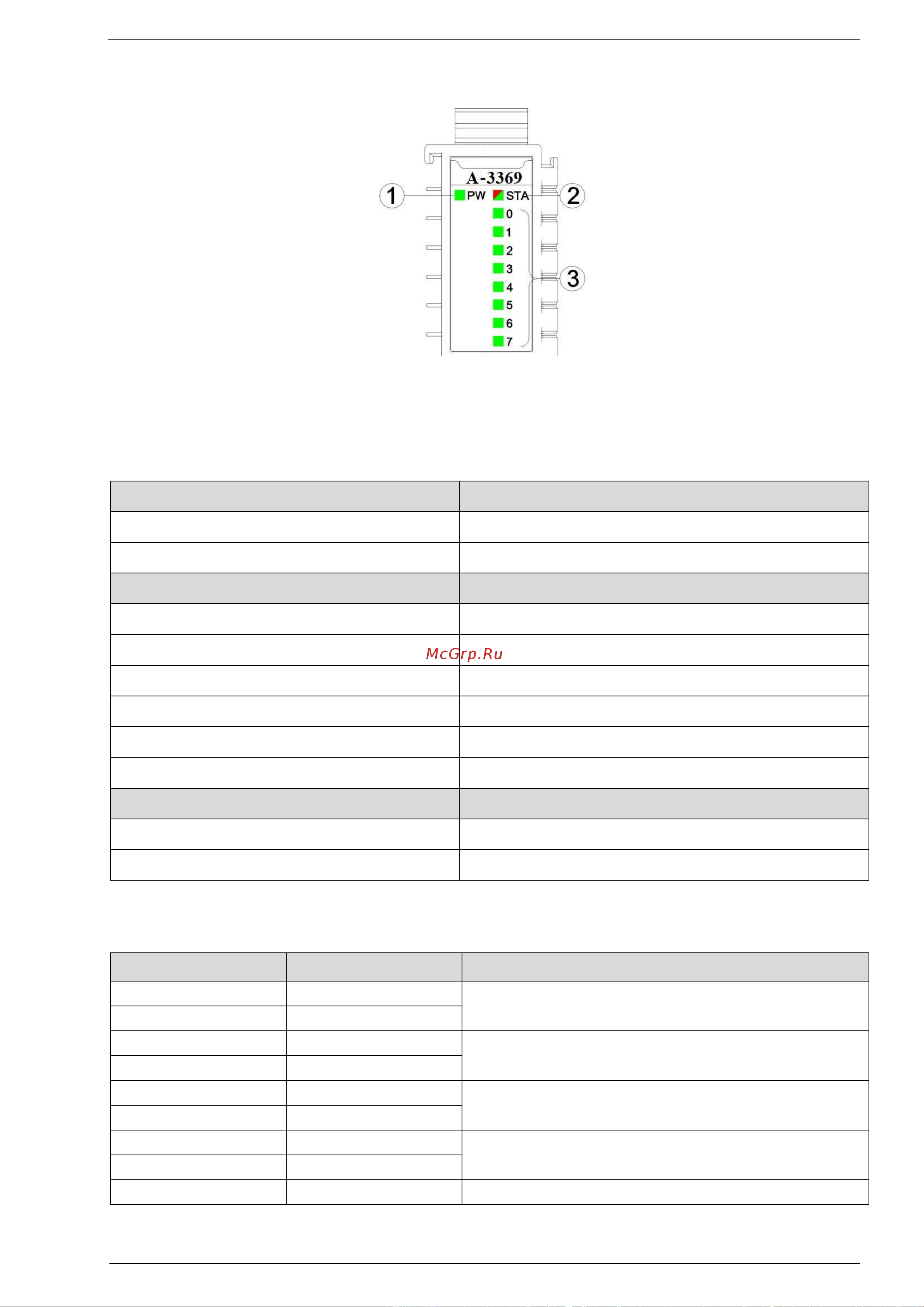

3.1 Светодиодные индикаторы
① Светодиодный индикатор питания (зеленый)
② Светодиодный индикатор состояния модуля (красный/зеленый)
③ Светодиодный индикатор входного канала (зеленый)
PW Состояние питания
Определение состояния
ON
Питание внутренней шины в норме
OFF
Сбой питания внутренней шины
STA индикатор состояния модуля
Определение состояния
Зеленое медленное мигание (2,5 Гц)
Внутренняя шина модуля не запущена
Красное медленное мигание (2,5 Гц)
Внутренняя шина модуля отключена
ON (ЗЕЛЕНЫЙ)
Нормальная работа
Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Режим обновления
Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)
Обновление микропрограммы
Двойное мигание (КРАСНЫЙ)
Исключение модуля было мягко перезапущено
Светодиодный индикатор канала 0-7
Определение состояния
ON
Входной сигнал >=1% диапазона
OFF
Входной сигнал <1% диапазона
3.2 Определение терминала
Номер терминала
Обозначение
Описание
1
AI0
Текущий вход
CH0
2
GND
3
AI1
Текущий вход
CH1
4
GND
5
AI2
Текущий вход
CH2
6
GND
7
AI3
Текущий вход
CH3
8
GND
9
NC
Не подключен
