UZOLA ELECTRIC GROUP
www.uzola.ru 85 / 330

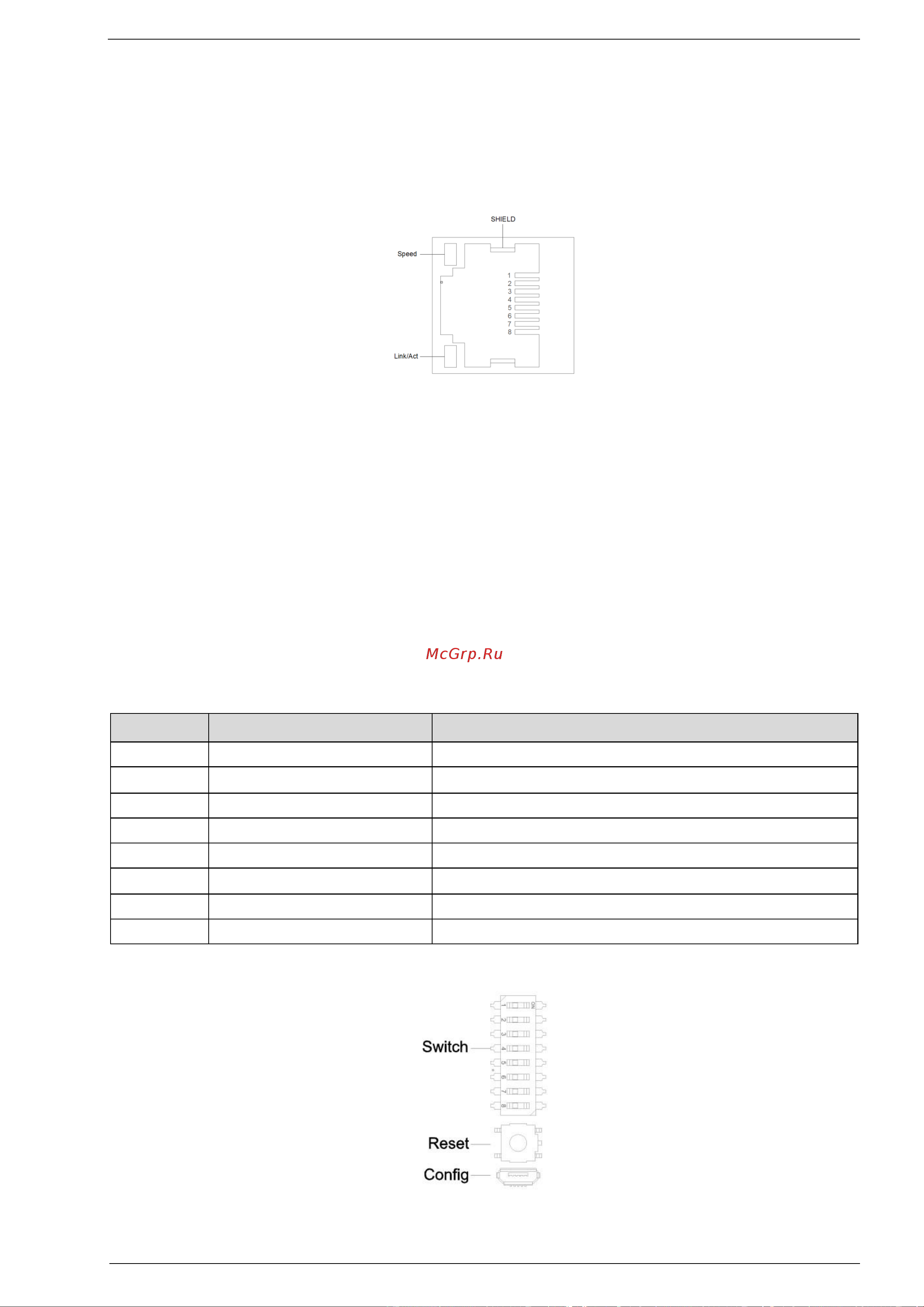

3.1 Сетевой интерфейс
LAN1 / LAN2 – это порт Ethernet / IP Ethernet, который поддерживает функции
коммутатора со скоростью передачи данных 10 Мбит/с и 100 Мбит/с соответственно;
автоматическое определение MDI/MID-X.
Speed – индикатор скорости сети (Зеленый)
ON: 100 Мбит/с
OFF: 10 Мбит/с
Link/Act – состояние связи, активное состояние (Оранжевый)
ON: Соединение включено
OFF: Соединение отключено
Мигание: Активно
SHIELD – интерфейс экрана RJ45
Определение контактов RJ45 приведено в таблице ниже:
Контакт
Определение
Описание
1
TD+
Сигнал передатчика Положительный
2
TD–
Сигнал передатчика Отрицательный
3
RD+
Сигнал с общей землей Положительный
4
--
--
5
--
--
6
RD–
Сигнал с общей землей Отрицательный
7
--
--
8
--
--
3.2 Интерфейс конфигурирования адаптера
