5 Определение технологических данных
5.1 Определение технологических данных адаптером
Сам адаптер Profibus-DP не умеет считывать данные входа-выхода. За это отвечают
специализированные модули ввода-вывода.
5.2 Отображение данных технологического процесса модуля
ввода- вывода
Сетевой адаптер считывает и записывает входные и выходные данные процесса в
реальном времени через модули ввода-вывода внутренней шины.

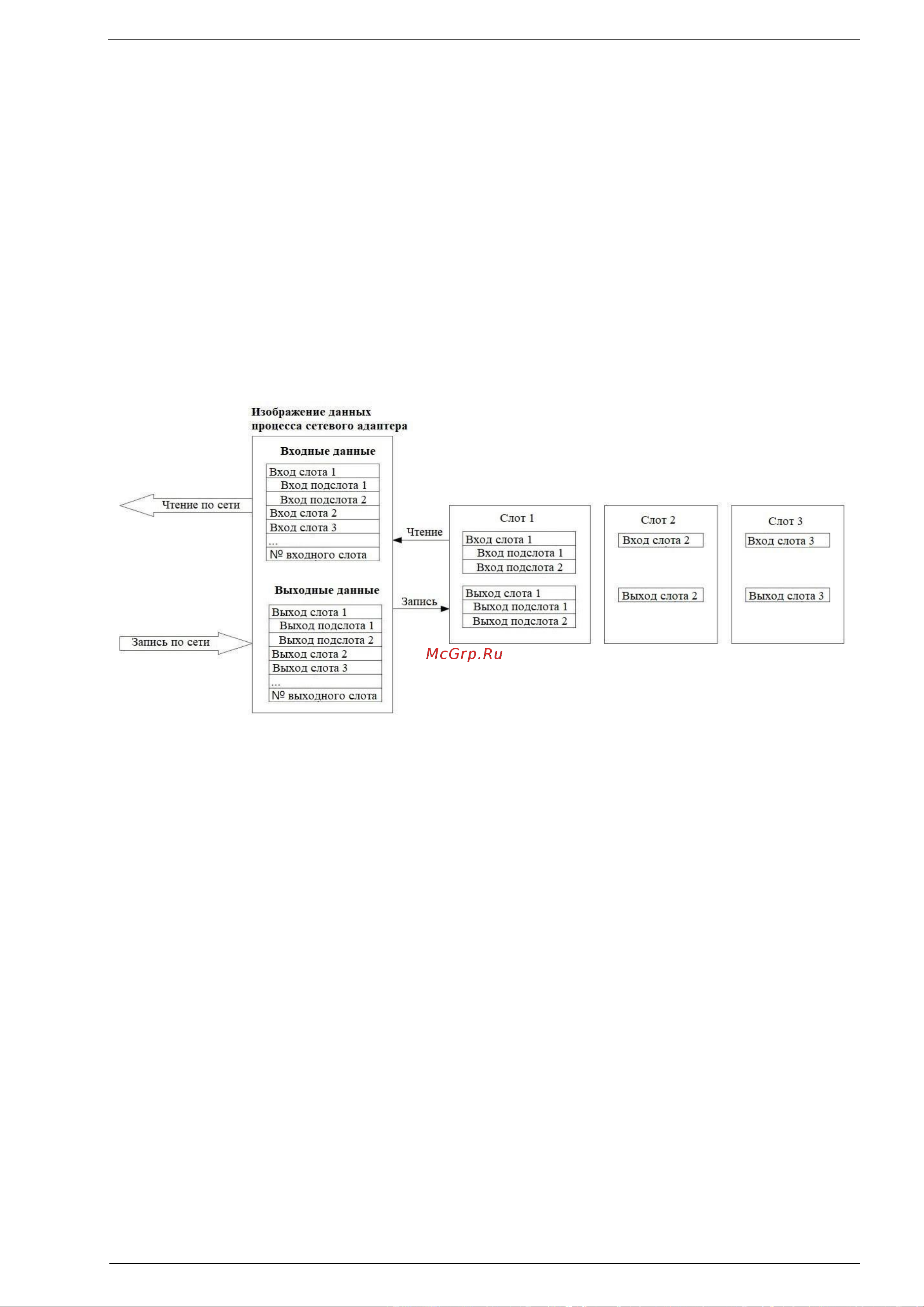

Модель отображения данных представлена на рисунке ниже:
Обмен данными в реальном времени осуществляется между сетевым адаптером и
модулем IO. Таблица адресов данных может быть динамически распределена в соответствии
с различными модулями, установленными в слот IO.
Фактический адрес отображения должен быть добавлен IO-модулем вручную в
STEP 7, TIA или в другом настроенном программном обеспечении; адрес будет автоматически
отображен так, что фактический адрес отображения может быть проверен.
