① Тип модуля

② Индикатор состояния

③ Внутренняя шина

④ Защелки крепления на DIN-рейку

⑤ Заземляющий контакт

⑥ Клеммная крышка

3.1 Параметры светодиодного индикатора

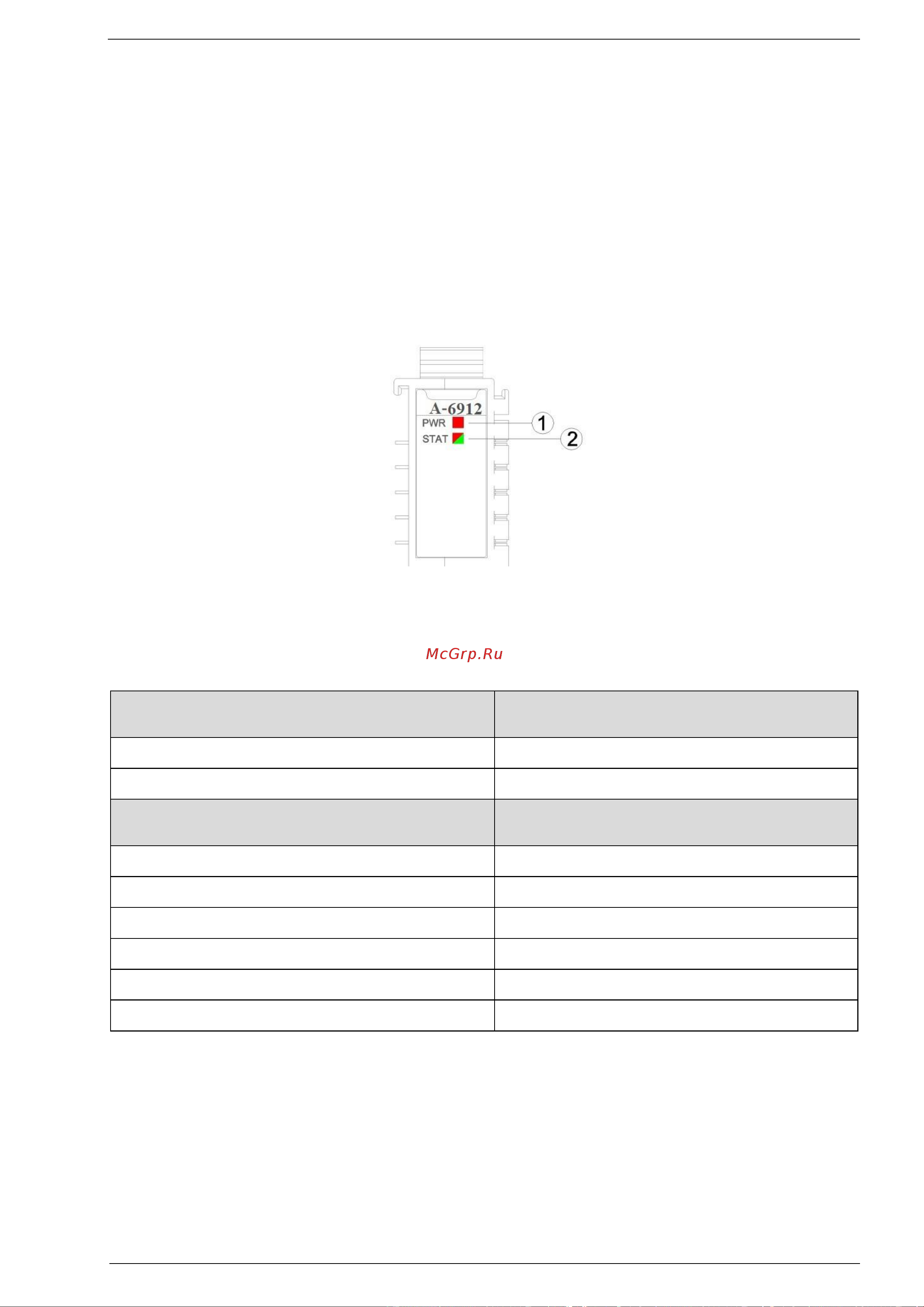

① Светодиодный индикатор питания системы (красный)

② Светодиодный индикатор состояния модуля (красный/зеленый)

PWR Светодиодный индикатор питания

(Красный)

Определение состояния

Внутренняя шина Нормальное питание

OFF

Сбой питания внутренней шины

STAT Светодиодный индикатор состояния

модуля (Красный/Зеленый)

Определение состояния

Зеленое медленное мигание (2,5 Гц)

Внутренняя шина модуля не запущена

Красное медленное мигание (2,5 Гц)

Внутренняя шина модуля отключена

ON (ЗЕЛЕНЫЙ)

Нормальная работа

Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Режим обновления

Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Обновление микропрограммы

Двойное мигание (КРАСНЫЙ)

Исключение модуля было мягко перезапущено
