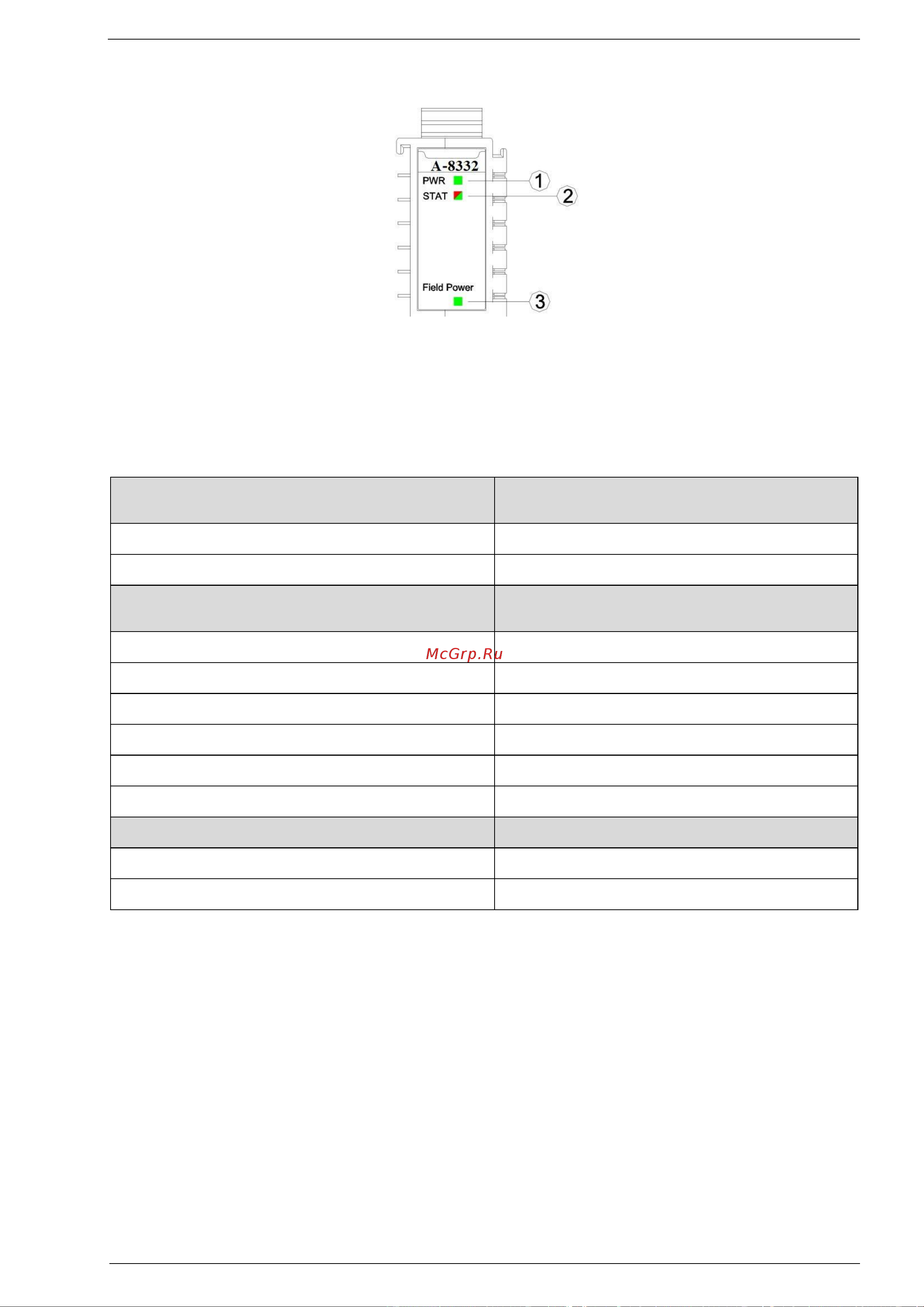

3.1 Параметры светодиодных индикаторов

① Светодиодный индикатор питания системы (зеленый)

② Светодиодный индикатор состояния модуля (красный/зеленый)

③ Светодиодный индикатор полевого питания (красный)

PWR Светодиодный индикатор питания

(ЗЕЛЕНЫЙ)

Определение состояния

Внутренняя шина Нормальное питание

OFF

Сбой питания внутренней шины

STAT Светодиодный индикатор состояния

модуля (Красный/Зеленый)

Определение состояния

Зеленое медленное мигание (2,5 Гц)

Внутренняя шина модуля не запущена

Красное медленное мигание (2,5 Гц)

Внутренняя шина модуля отключена

ON (ЗЕЛЕНЫЙ)

Нормальная работа

Мигание (2,5 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Режим обновления

Мигание (10 Гц) (КРАСНЫЙ/ЗЕЛЕНЫЙ)

Обновление микропрограммы

Двойное мигание (КРАСНЫЙ)

Исключение модуля было мягко перезапущено

Светодиодный индикатор полевого питания

Определение состояния

Полевой источник питания в норме.

OFF

Полевой источник питания неисправен.
