Starline ВР-04 1053013 [5/10] Схема подключения 1

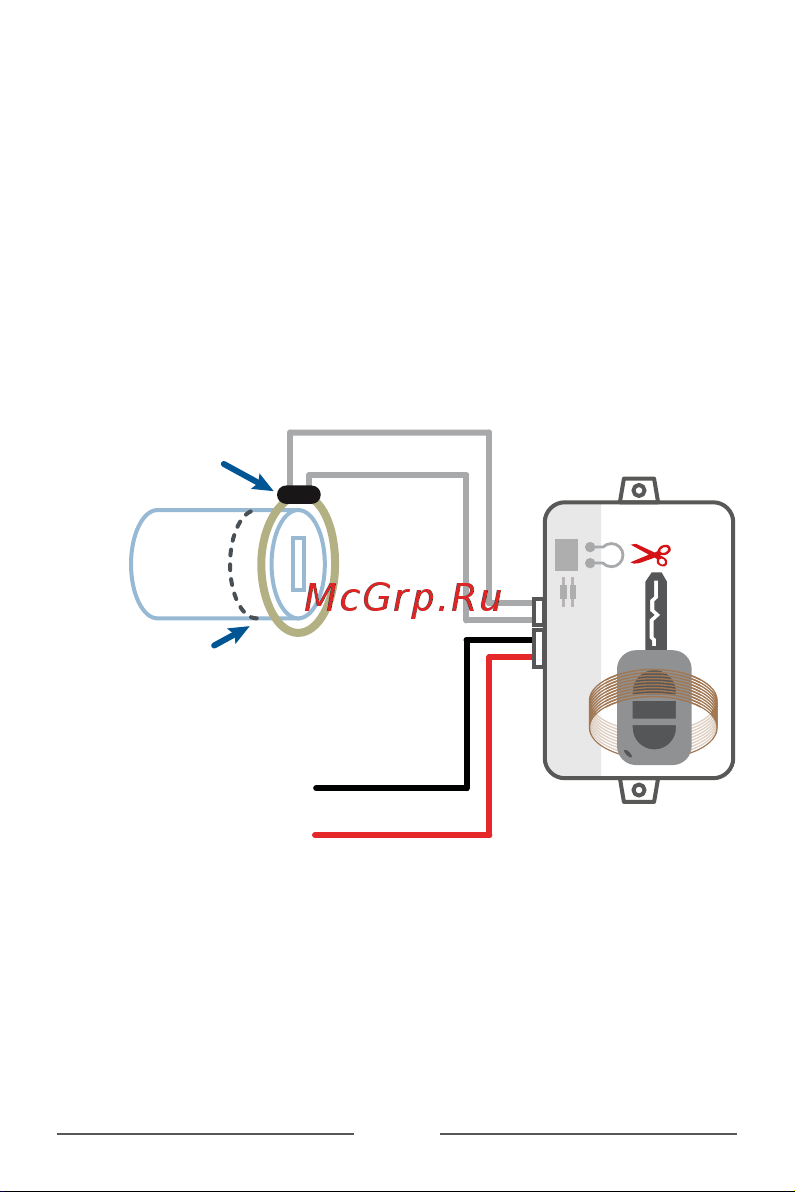

Схема подключения 1

Закрепите внешнюю рамочную антенну на цилиндре

замка зажигания и подключите ее к разъему на конце

серого провода. Важно чтобы расстояние между

штатной антенной RFID и антенной модуля BP-04 было

минимальным. Петлю провода на плате обходчика

разрезать.

+12B

Модуль обхода

иммобилайзера

BP-04

серый

черный

аненна штатного

иммобилайзера

к сигнализации

или модулю запуска

красный

разрезать

антенна

модуля BP-04
