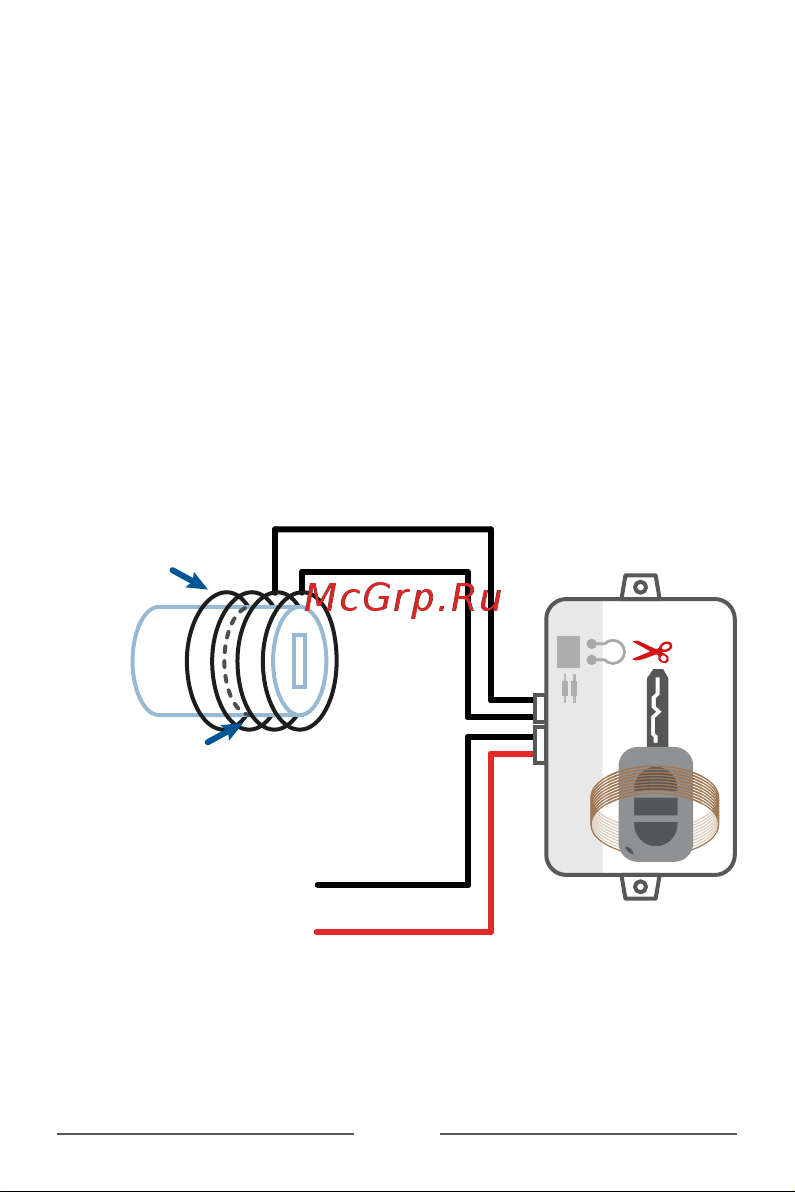

Схема подключения 3

Схема рекомендуется в случаях, когда монтаж рамочной

антенны затруднён по причине конструктивных

особенностей автомобиля.

Намотайте антенну из нескольких витков черного

провода поверх штатной антенны RFID на цилиндре

замка зажигания. Важно, чтобы расстояние между

штатной антенной RFID и антенной модуля BP-04 было

минимальным. Петлю провода на плате обходчика

разрезать.

+12B

Модуль обхода

иммобилайзера

BP-04

черный

аненна штатного

иммобилайзера

проводная

антенна

к сигнализации

или модулю запуска

красный

разрезать
