Калибр Руководство по эксплуатации

www.kalibrcompany.ru

- соединительный элемент (внутри оси катушки), обеспечивает подачу воды в основ-

ной шланг ВД (рис.1 поз.6).

7.1.3 Установка/снятие на пистолет насадки-удлинителя и насадки распылительной

(см рис.4).

- вставить насадку-удлинитель (рис.4 поз.1) в пистолет (рис.4 поз.2) и зафиксировать

её поворотом вокруг своей оси;

- совместив выступ на насадке распылительной (рис.4 поз.3) с пазом в торце насадки-

удлинителя, вставить хвостовик насадки в головку насадки-удлинителя;

- установить хвостовик насадки (рис.4 поз.3) в насадку-удлинитель до фиксации (со

щелчком);

- проверить прочность соединения попыткой извлечь насадку из удлинителя.

Для снятия насадки: нажать кнопку фиксации (рис.4 поз.4) и извлечь насадку.

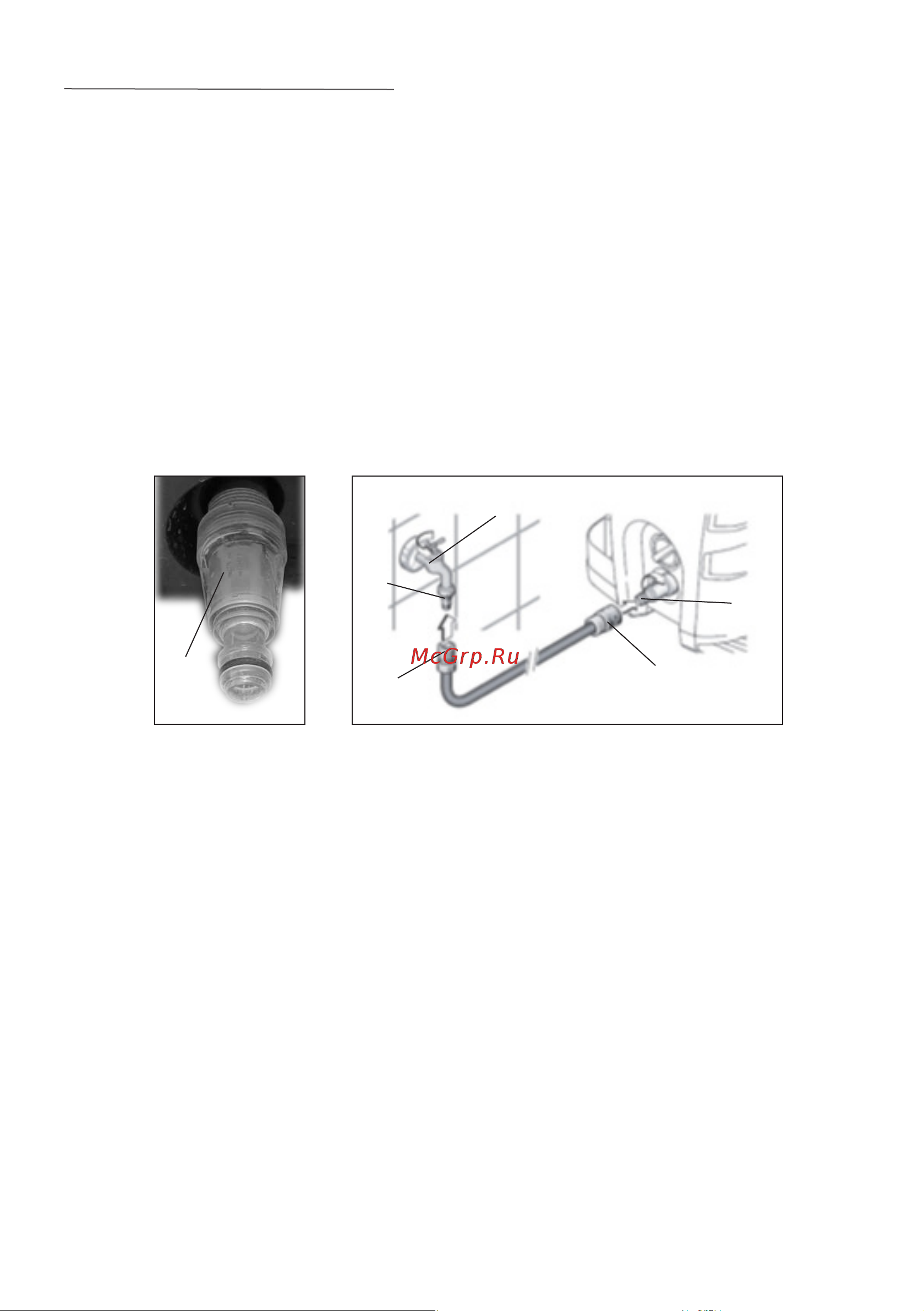

7.1.4 Подключение шланга подачи воды к входному штуцеру мойки (см. рис.5):

1 – коннектор входной с фильтром; 2, 3 – переходник шланга;

4 – кран водопровода; 5 – переходник крана.

- сняв пластиковую заглушку, прикрутить к входному штуцеру коннектор с фильтром

(рис.5 поз.1);

- установить переходник шланга (рис.4 поз.3) на переходник (рис.4 поз.5) водопрово-

дного крана (рис.5 поз.4) – шланг и переходники в комплект поставки не входят;

- открыть водопроводный кран для вытеснения воздуха из шланга;

- отключив подачу воды, соединить быстрозажимной переходник (рис.5 поз.2) шлан-

га подачи воды с коннектором.

Включить подачу воды и проверить соединения на герметичность.

Нажать пусковой курок пистолета, чтобы выпустить воздух из системы подачи воды.

Заблокировать пусковой курок, переведя клавишу (рис.1 поз.18) в положение «замок

закрыт».

Подключить мойку к питающей электросети и установить выключатель (рис.1 поз.3)

в положение “I”.

Разблокировать пусковой курок (рис.1 поз.13) пистолета, чтобы приступить к работе.

7.2 Настройка насадки распылительной (см. рис.6):

рис. 5
