Калибр Руководство по эксплуатации

www.kalibrcompany.ru

довательности:

7.1.1 Подключение шланга высокого давления к пистолету (см. рис.2):

- нажать (в сторону курка) защёлку (рис.2 поз.2);

- вставить во входной штуцер пистолета разъём шланга высокого давления (рис.2

поз.1);

- отпустить защёлку для фиксации разъёма шланга;

- проверить прочность соединения попыткой вытянуть разъём шланга из штуцера.

7.1.2 Подключение шланга высокого давления к выходному штуцеру мойки (см. рис.3):

- вставить разъём шланга высокого давления (рис.3 поз.2) в выходной штуцер (рис.3 поз.3);

- присоединить БЗ разъём шланга (рис.1 поз.4) к соединительному элементу (рис.3

поз.5);

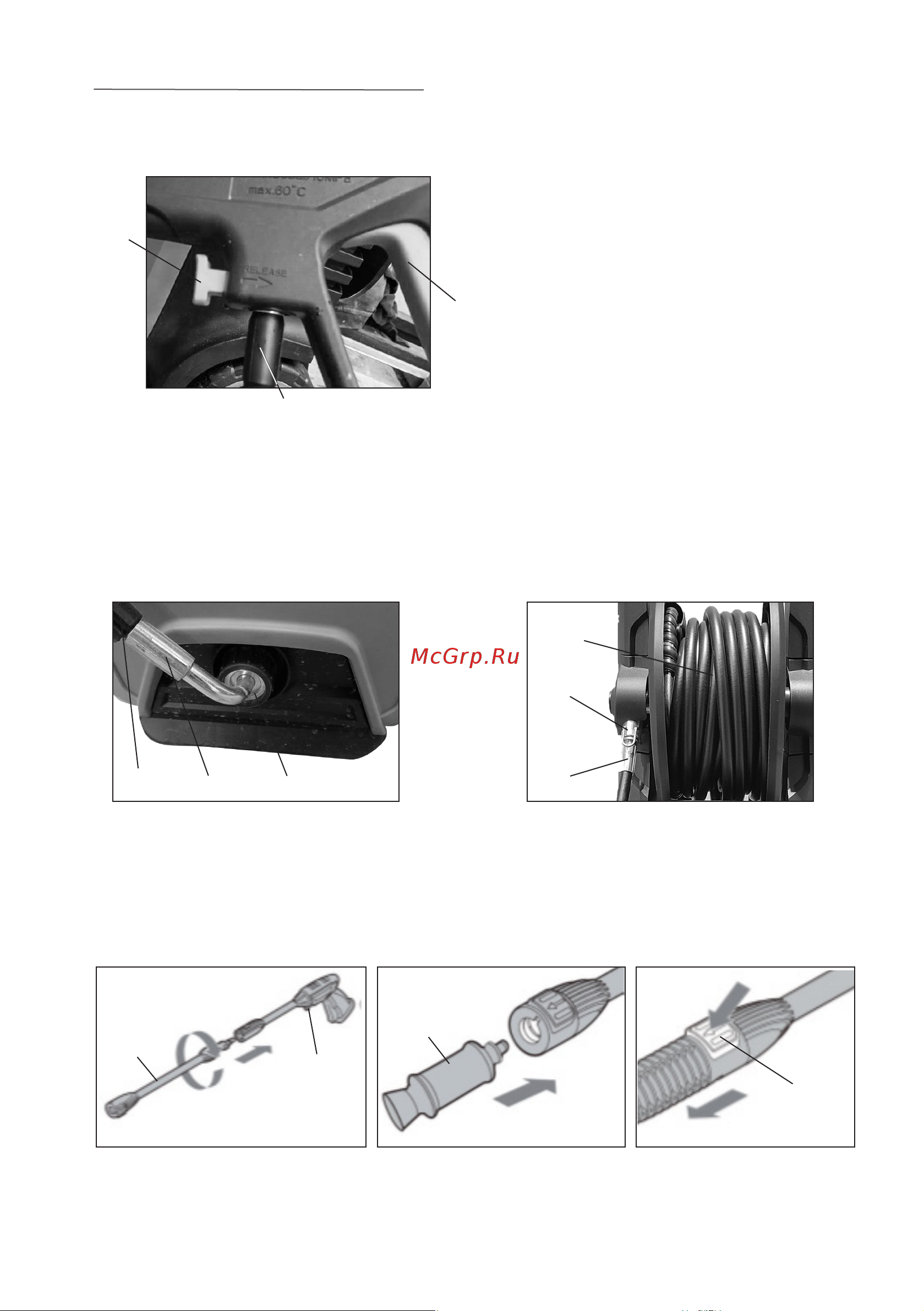

рис. 2

1 – разъём шланга высокого давления;

2 – защёлка;

3 – курок;

рис. 3

1 – шланг ВД; 2 – разъём шланга высокого давления; 3 – выходной штуцер; 4 – выходной штуцер;

5 – соединительный элемент от перепускного шланга к основному; 6 – шланг ВД основной

рис. 4

1 – насадка-удлинитель; 2 – пистолет; 3 – насадка (форсунка) распылительная; 4 – кнопка

фиксации насадки;
