ЧАСТЬ I: УСТАНОВКА МОНТИРОВКИ AZ-EQ5 GT

3. После этого несильно закрутите винты регулировки по

азимуту.

4. Для стандартной треноги:

5. Для треноги с усиленной колонной:

Рис. 1.2e

Пузырьковый

уровень

Рис. 1.2d

Установочный

штифт

Гибкий

фиксатор

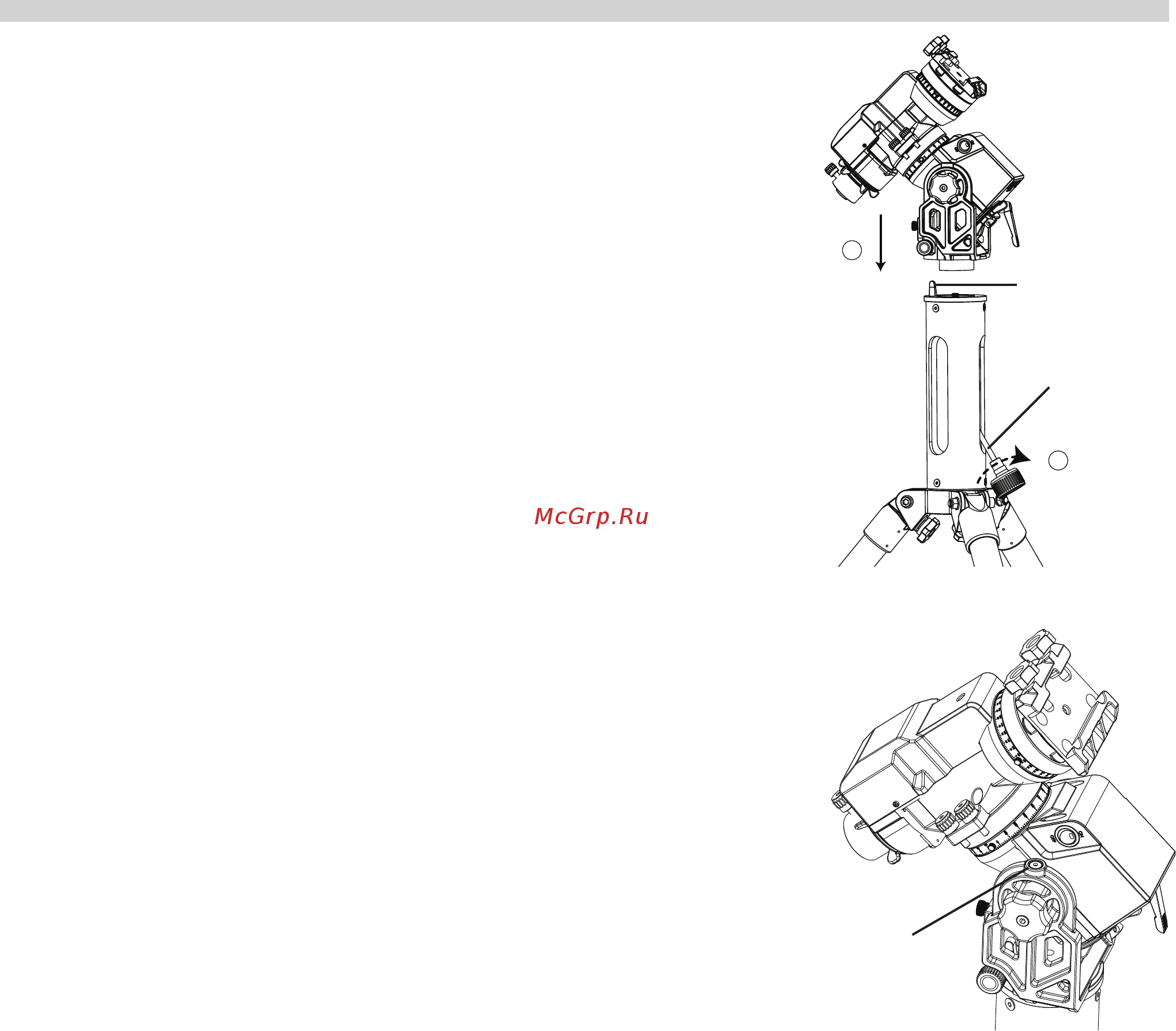

Совместите положение установочного штифта на треноге

с зазором между винтами регулировки по азимуту и

поместите монтировку на треногу (рис. 1.2b и 1.2d).

Удерживая монтировку одной рукой, аккуратно надавите

снизу на центральный винт-фиксатор и поверните его

против часовой стрелки, чтобы зафиксировать

монтировку на площадке треноги.

С помощью маховика с рифленой головкой закрутите

центральный винт-фиксатор (рис. 1.2b); затем наденьте

на центральный винт-фиксатор полочку для аксессуаров

так, чтобы она упиралась во все три опоры треноги, и

зафиксируйте полочку в этом положении с помощью

шайбы и винта-фиксатора (рис. 1.2c).

Поддерживая монтировку одной рукой, закрутите

крепежный винт на гибком валу, чтобы закрепить

монтировку на треноге (рис. 1.2d).

Сверяясь с имеющимся на монтировке пузырьковым

уровнем и регулируя длину опор треноги, выровняйте

монтировку в горизонтальном положении (рис. 1.3е).

Обратите внимание: полочка для аксессуаров у

стандартной треноги обеспечивает жесткую фиксацию

разведенных опор треноги. Это необходимо для

предотвращения падения монтировки. Для обеспечения

стабильности телескопа при работе с монтировкой AZ-EQ5

GT полочка для аксессуаров у стандартной треноги должна

быть обязательно установлена.

1.3 Установка противовесов

1. Ослабьте два фиксатора штанги противовесов и аккуратно выдвиньте штангу.

Затяните оба фиксатора штанги противовесов (рис. 1.3а).

2. Ослабьте фиксатор оси прямого восхождения и поверните ось в положение, при

котором штанга противовесов направлена вниз (рис. 1.3 ).b

3. Снимите резьбовую заглушку с торца штанги противовесов.

4. Монтировка AZ-EQ5 GT поставляется с удлинителем штанги противовесов длиной

120 мм, который при необходимости устанавливается на штангу. Перед установкой

противовесов проверьте надежность фиксации удлинителя штанги противовесов

(рис. 1.3с).

5. Ослабьте фиксатор противовеса и установите противовес на штангу. Для

фиксации его положения закрутите фиксатор противовеса.

6. Установите на торец штанги противовесов резьбовую заглушку.
