ЧАСТЬ I: УСТАНОВКА МОНТИРОВКИ AZ-EQ5 GT

1.4 Установка оптической трубы телескопа

1. Перед установкой оптической трубы проверьте следующее:

•

Штанга противовесов должна быть направлена вниз.

•

Все противовесы должны быть расположены на конце штанги.

•

Фиксатор оси прямого восхождения должен быть затянут.

2. Ослабьте кольцо фиксации оси склонения и поверните ось склонения до

положения, при котором два фиксатора площадки крепления «ласточкин хвост»

направлены вверх, а паз площадки расположен горизонтально (рис. 1.4).

Закрепите кольцо фиксации оси склонения.

Ослабить

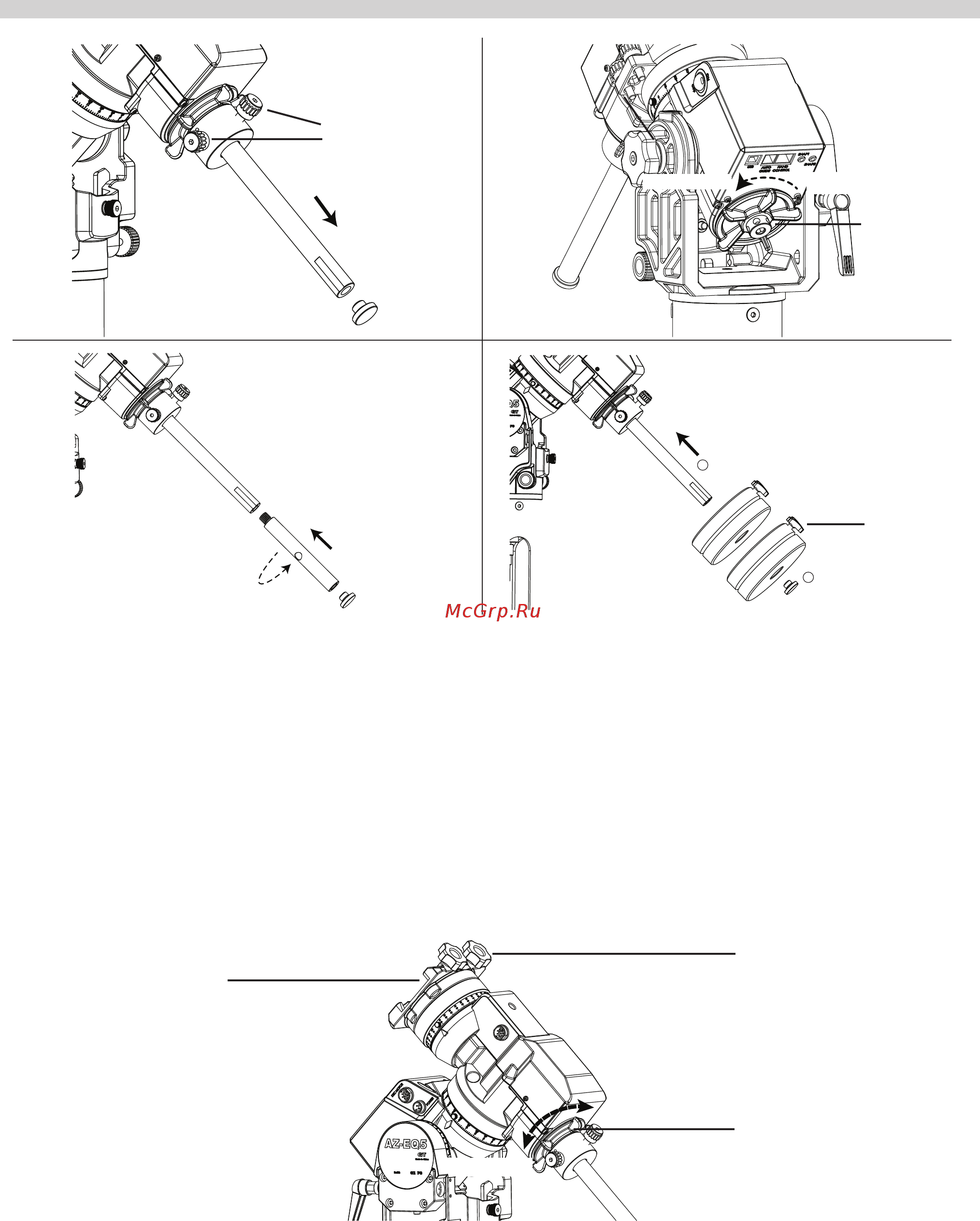

Рис. 1.3b

Рис. 1.3c

Рис. 1.3a

Рис. 1.3d

кольцо

фиксации

оси прямого

восхождения

Фиксаторы

штанги

противовесов

Фиксатор

противовеса

Затянуть

3. Ослабьте два фиксатора площадки крепления «ласточкин хвост» до положения, при

котором один из пазов площадки имеет ширину чуть больше ширины установочной

пластины оптической трубы телескопа.

4. Удерживая телескоп горизонтально, установите или задвиньте установочную

пластину телескопа в подходящий паз площадки.

Рис. 1.4

Кольцо фиксации оси

склонения

Площадка

крепления

Затянуть

Крепежные винты

Ослабить
