УСТАНОВКА ПРИЦЕПНОГО УЗЛА.
В случае необходимости
присоединения навесного
оборудования, не требующего
присоединения к ВОМ – сцепки,
прицепа и т.п., следует
воспользоваться узлом прицепным
(20).

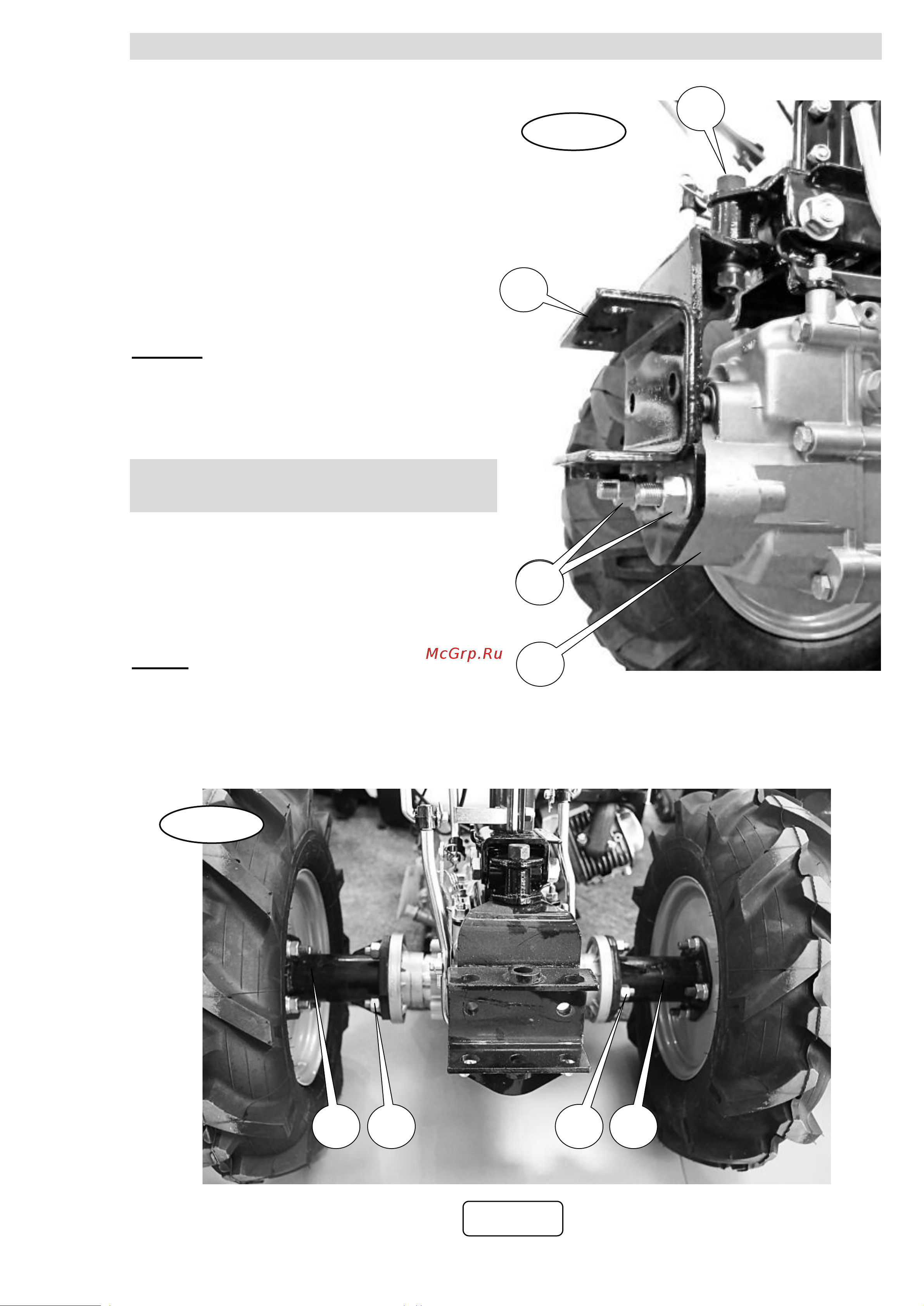

Узел прицепной (20)
устанавливается на фланец ВОМ
(19) редуктора как показано на
рис. 8. Фиксируется штатными
гайками М12 (22) на шпильках
фланца и болтом специальным
(21) с гайкой.
УДЛИНИТЕЛИ
(РАСШИРИТЕЛИ КОЛЁСНОЙ БАЗЫ)
Для изменения колёсной базы в
зависимости от выполняемых работ
предусмотрены удлинители (23). Они
устанавливаются на ступицы
редуктора мотоблока как показано на
рис. 9 и фиксируются гайками (18). На
удлинители устанавливаются колёса
(грунтозацепы), которые имеют
несимметричное расположение колёсного диска, что тоже позволяет изменять
колею.
9
Рис.8
Рис.9
20
21
19
22
23
18
23
18
19
