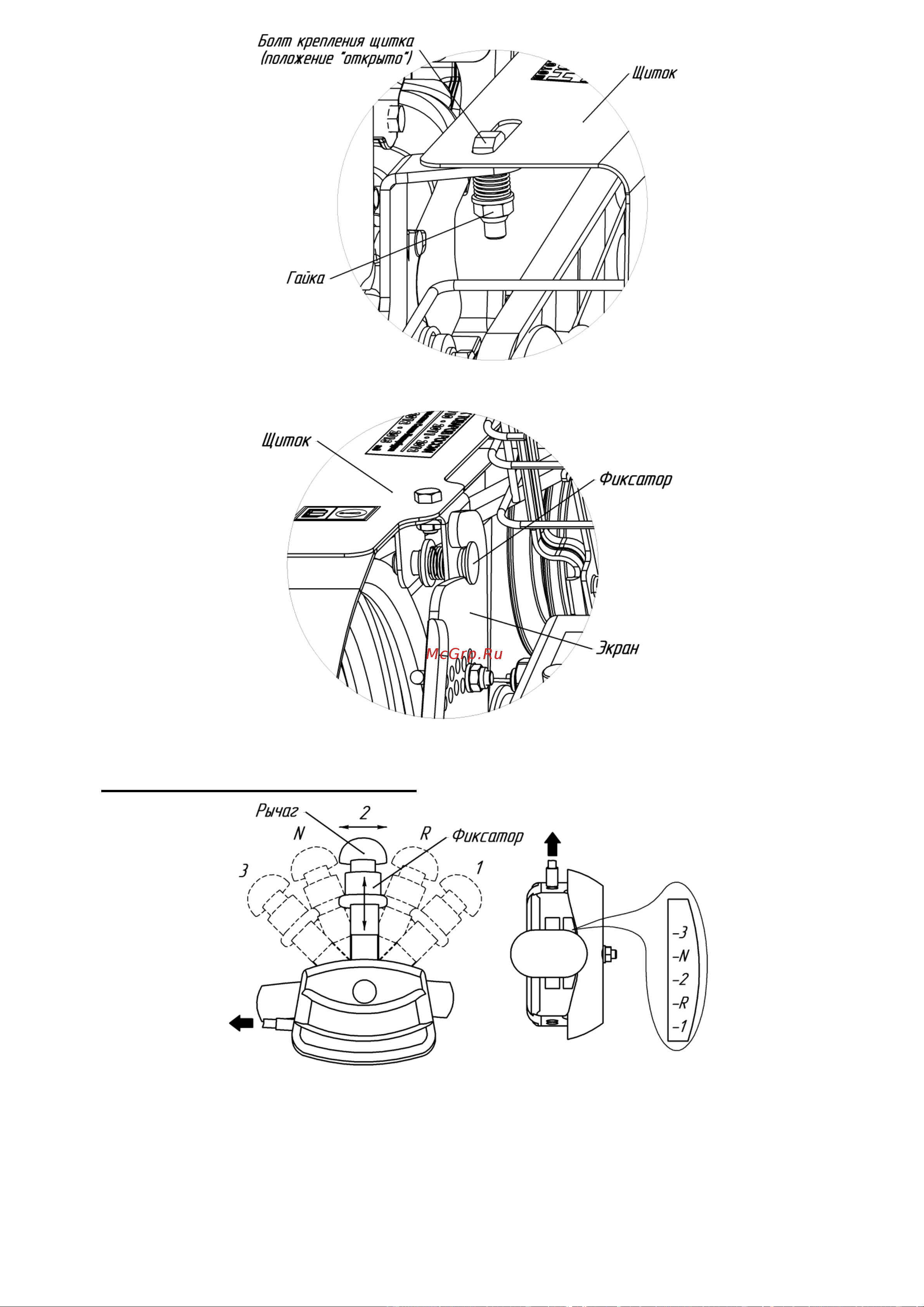

Рис.3 Схема крепления щитка со стороны ведущего шкива

Рис.4 Схема крепления щитка со стороны ведомого шкива

Рычаг переключения передач (рис.1, 5) расположен на левой рукоятке руля.

Рис.5 Рычаг переключения передач мотоблока

Переключение передач производится перемещением рычага (рис.5) на

руле: три передачи вперед (1, 2 и 3), одна – задний ход (R), промежуточное

положение – нейтральное (N).

Для переключения передачи отпустите рычаг сцепления, выжмите фик-

сатор (рис.5), потянув его вверх и не отпуская его, переведите рычаг пере-

ключения передач в необходимое положение, соответствующее выбранной
