RedVerg Голиаф-2-7Д 5024278 [3/39] Вспашка

2.Общий вид

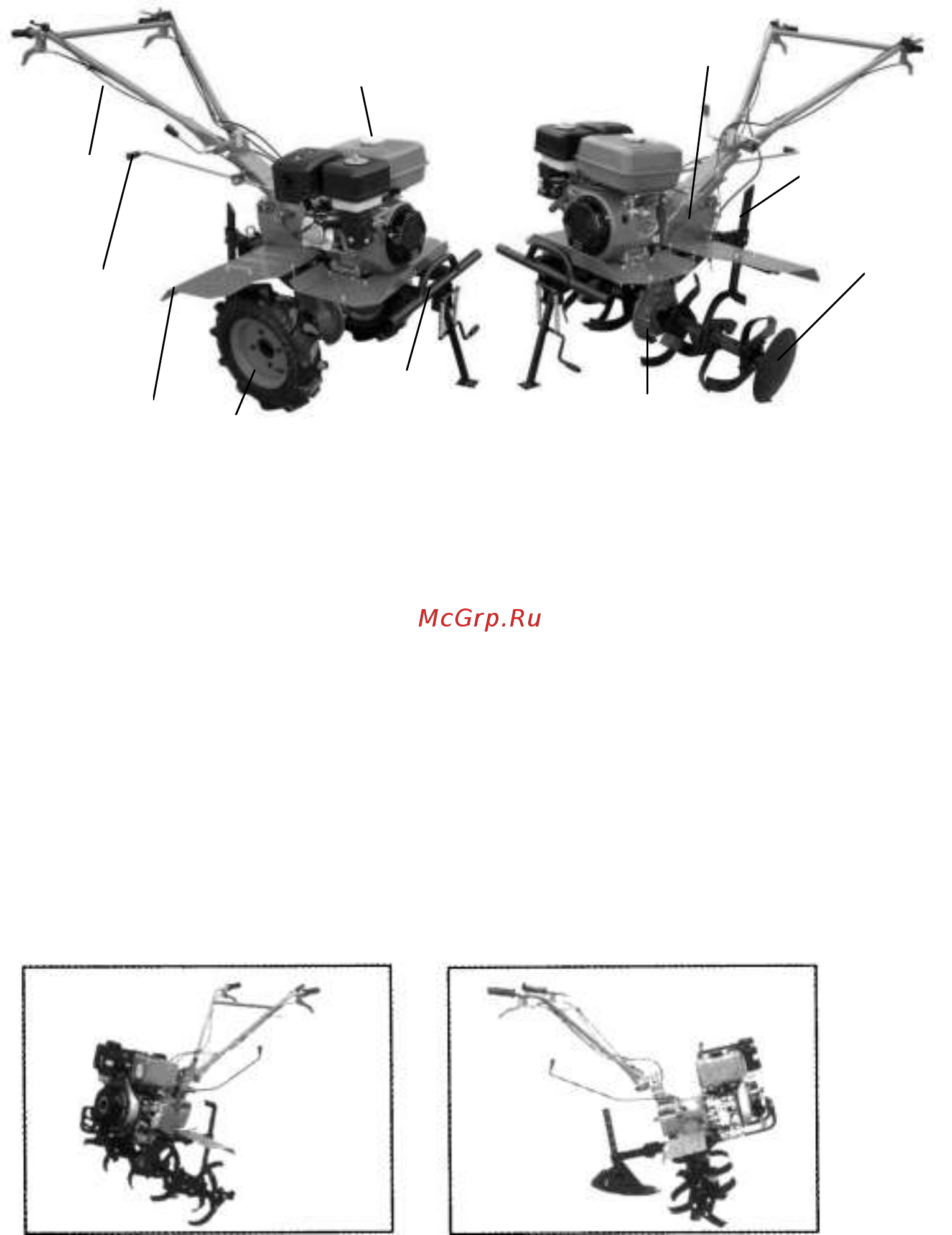

Рисунок 1.

1. Ручки управления 6. Двигатель

2. Рычаг переключения передач 7. Коробка переключения передач

3. Крыло колеса 8. Сошник (регулятор высоты)

4. Колесо 9. Фреза

5. Бампер 10. Ходовая часть (Редуктор).

Раздел 2. Основные функции мотоблока

1. Вспашка

Установите фрезы для культивирования на правую и левую часть вала

трансмиссии движущейся части мотоблока, затем закрепите двумя

штифтами 8×55 в осевом направлении, и машина готова к работе (См. рис.

2).

Рис. 2: Фрезы для культивирования Рис. 3: Плуг для вспашки
