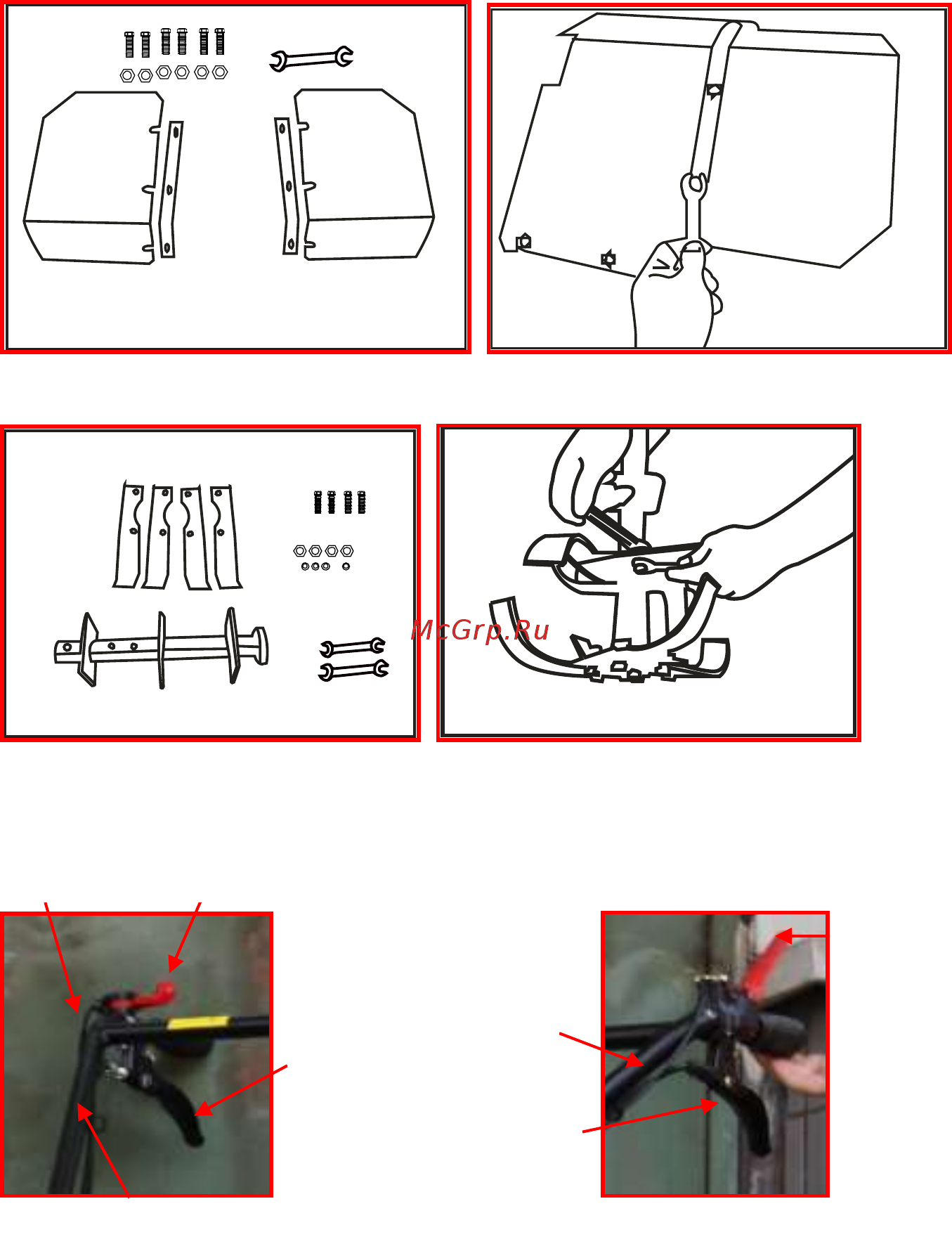

9. Установка внешнего крыла
Гаечный ключ 10 мм, винт M6X20, гайка M6
10. Установка фрезы
Гаечный ключ 17 мм,16 мм, винт M10X20, гайка M10，пружинная шайба￠10
3.2 Установка и регулировка тросов
А1. Трос дросселя B1. Рычаг сцепления
А 1
А 2
А 3
А 4
В 2
В 1
В 3
