9
сетчатый фильтр
грубой очистки
хомут
всасывающий
шланг
хомут
хомут
всасывающий
шланг
всасывающий
патрубок
уплотнительная
прокладка
штуцер
гайка
штуцера
гайка
штуцера
сливная пробка
насосной части

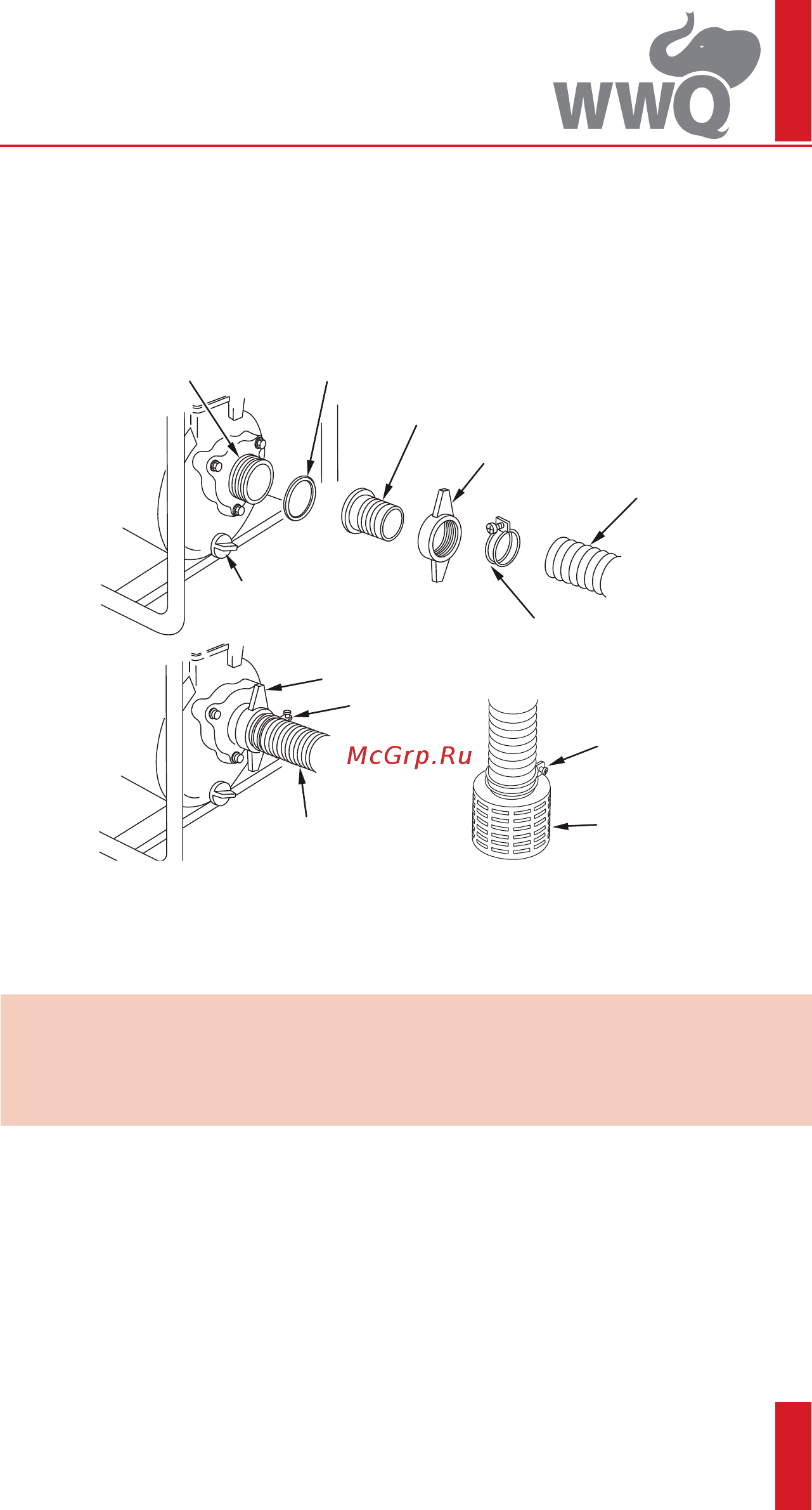

Рис. 8
Насос центробежный жидкостный
с дизельным двигателем
8.6.4. Всасывающий шланг должен быть армирован жестким кордом. Он не должен сжиматься под
действием всасывающей силы насоса. Напорный шланг может быть любого типа.
8.6.5. Диаметр шлангов должен соответствовать размеру штуцеров.
8.6.6. ВНИМАНИЕ!
Неиспользование фильтра грубой очистки способствует быстрому забиванию насосной части мусо-
ром, что приводит к быстрому износу насоса. Износ или поломка насоса вследствие неиспользова-
ния фильтра не является гарантийным случаем.
В процессе работы не допускается попадание воздуха во всасывающий шланг и в насосную часть.
Запрещается запуск и эксплуатация насоса без воды, “в сухую”.
8.7. Заполнение насосной части водой
8.7.1. Перед каждым запуском насоса необходимо заливать воду в его насосную часть.
8.7.2. Насосная часть оснащена обратными клапанами.
8.7.3. Заполнение насосной части водой производится в следующем порядке:
- вывернуть пробку заливной горловины насосной части (см. рис. 9);
- заполнить насосную часть водой до края горловины;
- завернуть пробку.
8.7.4. Во избежание повреждения насосной части насоса вследствие коррозии или расширения
воды при случайном замерзании, необходимо после эксплуатации и перед длительным хранением
слить из нее воду, открутив сливную пробку (см. рис. 8).
8.6. Установка всасывающего и напорного шлангов
8.6.1. Закрепить гайками на всасывающий и напорный патрубки насоса штуцеры. Предварительно
установить уплотнительные резиновые прокладки между штуцерами и патрубками (см. рис. 8);
8.6.2. Надеть шланги на штуцеры и надежно закрепить их концы хомутами;
8.6.3. Закрепить
сетчатый фильтр грубой очистки на конце всасывающего шланга при помощи
хомута.
.
