7
Результат:
• 100% герметичность изделия;
• Возможность продольного смещения без потери герметичности;
• Возможность отклонения трубы в любую сторону до 45°
без потери герметичности;
• Возможность легкого демонтажа узла без разрушения.

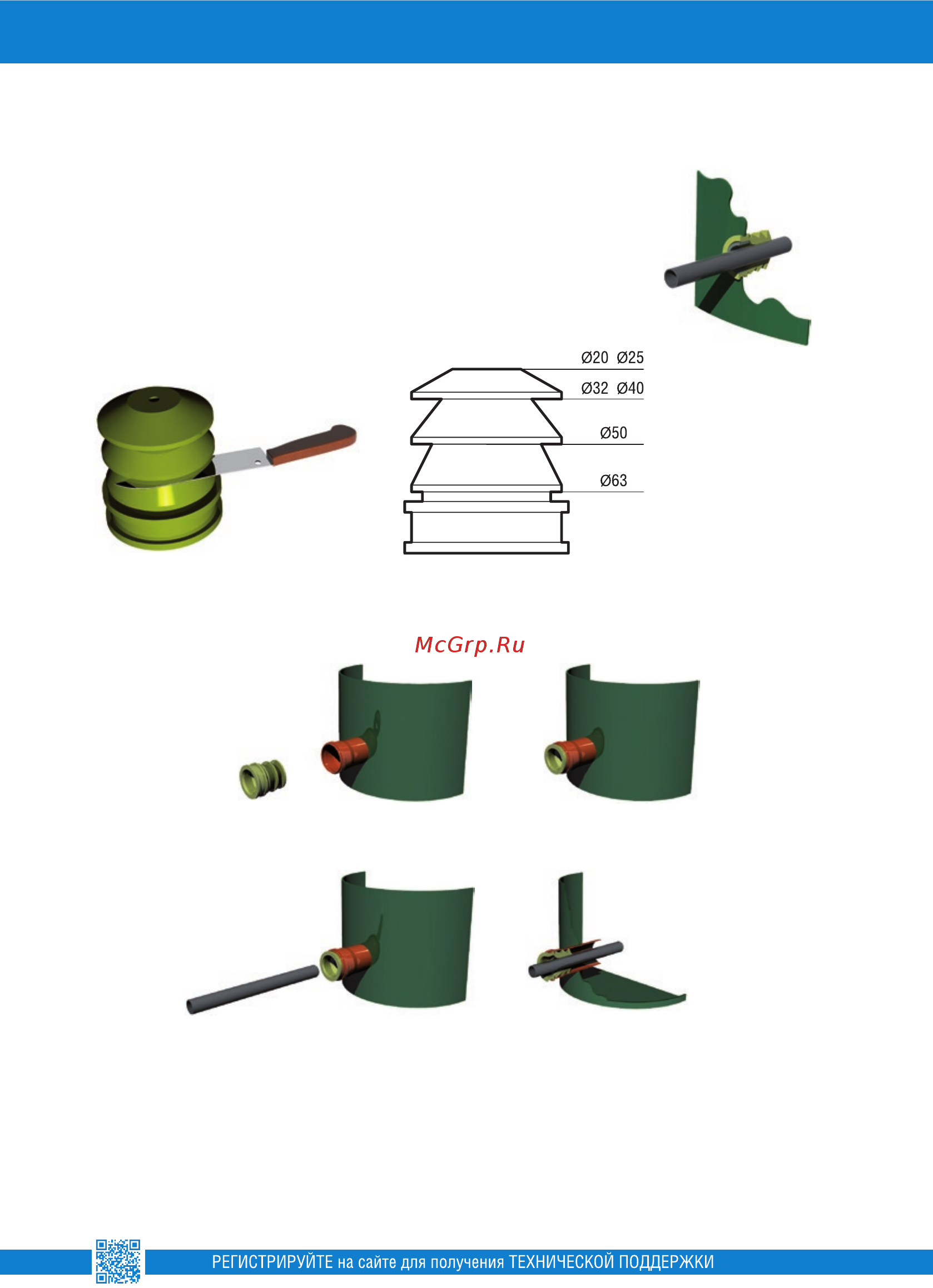

Схема монтажа кабеля с помощью Муфты Alta Wall Connect
Из раструба удаляется уплотнительное кольцо и размещается Муфта Alta Wall Connect.
В муфту устанавливается кабель Ø10 мм – Ø64 мм.
Результат:
• 100% герметичное соединение с помощью Муфты Alta Wall Connect, допускается отклоне-
ние трубы в любую сторону до 45° без потери герметичности;
• При использовании Муфты Alta Wall Connect, труба имеет возможность продольного
смещения без потери герметичности;
• Сохраняется возможность легкого демонтажа узла без разрушения.
