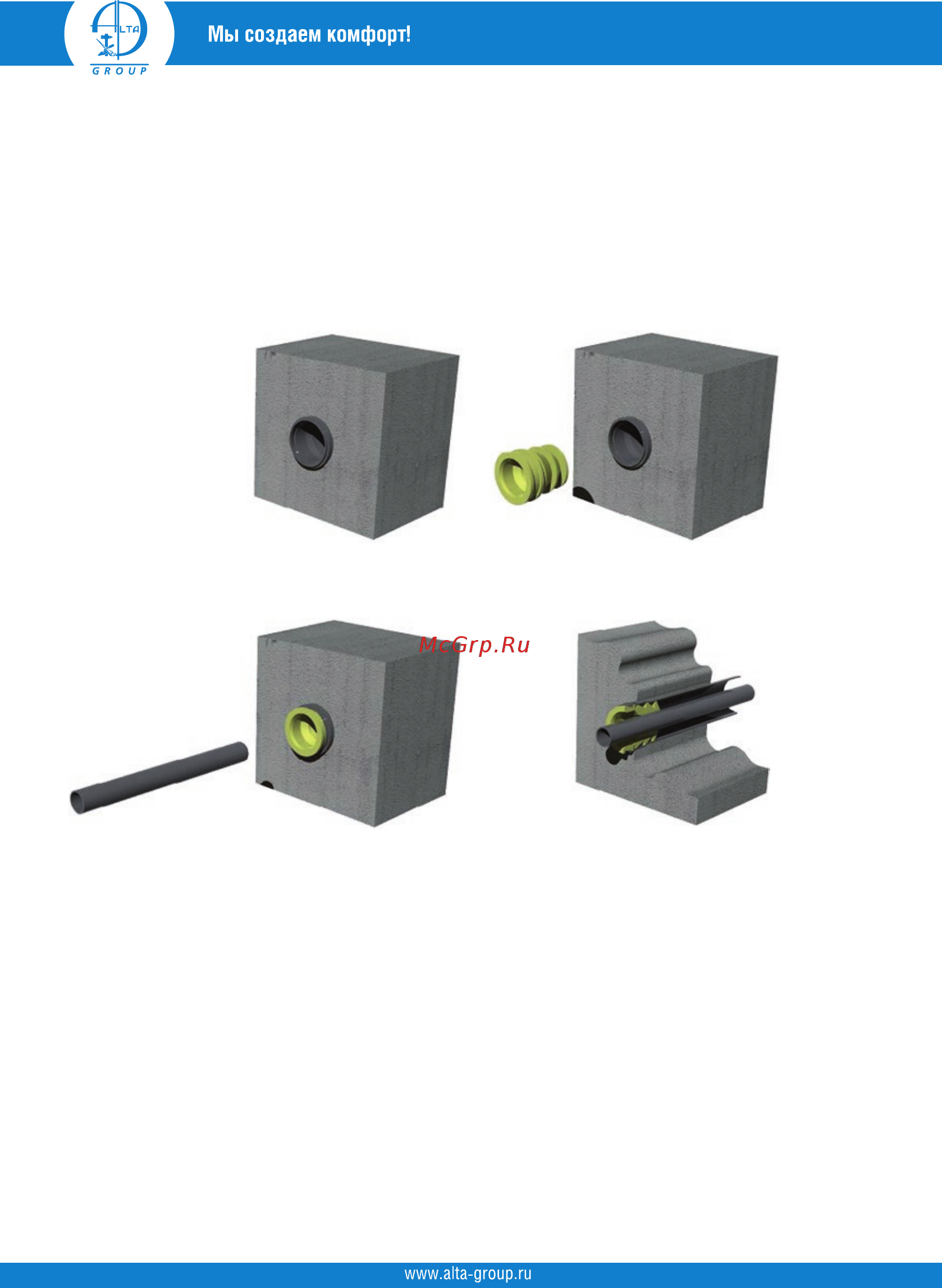

Схема установки Муфты в фундамент или стену

Результат:

• 100% герметичное соединение с помощью Муфты Alta Wall Connect, допускается отклоне-

ние трубы в любую сторону до 45° без потери герметичности;

• При использовании Муфты Alta Wall Connect, труба имеет возможность продольного

смещения без потери герметичности;

• Сохраняется возможность легкого демонтажа узла без разрушения.

ВНИМАНИЕ!

При монтаже кессона с Муфтой Alta Connect, необходимо строго соблюдать последователь-

ность операций, а именно, сначала устанавливается Муфта на дно кессона и после этого

кессон вместе с Муфтой устанавливается на обсадную трубу скважины.

При поставке Кессона с установленной на нем Муфтой Alta Connect, Муфту не разбирать.

Кессон устанавливается на обсадную трубу скважины вместе с установленной Муфтой.

Только такая последовательность обеспечит надежное и герметичное соединение.

При заливке фундамента в качестве проход-

ной гильзы устанавливается стандартная

канализационная труба с Ø110 мм

Из раструба удаляется уплотнительное

кольцо и размещается Муфта Alta Wall

Connect

В муфту устанавливается труба

Ø10 мм – Ø64 мм
