Головка торцевая, 7 мм
7
(+0,15/+0,03)
10,7±0,35 12 25,1±0,65 11
Головка торцевая, 8 мм
8
(+0,15/+0,03)
11,8±0,35 11,2 25,1±0,65 8,9
Головка торцевая, 9 мм
9
(+0,15/+0,03)
12,8±0,35 11,8 25,1±0,65 8,9
Головка торцевая, 10 мм
10
(+0,19/+0,04)
13,8±0,35 12,4 25,1±0,65 12,4
Головка торцевая, 11 мм
11
(+0,19/+0,04)
15,8±0,35 14 25,1±0,65 10,8
Головка торцевая, 12 мм
12
(+0,24/+0,04)
16,8±0,35 14,8 25,1±0,65 13
Головка торцевая, 13 мм
13
(+0,24/+0,04)
17,6±0,35 16 25,1±0,65 13
Головка торцевая, 14 мм
14
(+0,36/+0,06)
19,8±0,42 17,5 25,1±0,65 13
Таблица 5. Основных размеров удлиненных торцевых головок
Размер
присоединительног
о квадрата 1/4” (6,3
мм).Наименование
Размер зева
S
S2
d1,
мм
d2
не более
l
мм
t
не менее
6
6
(+0,15/+0,03)
6,3
9,3±0,29 11,9 50 20
7
7
(+0,15/+0,03)
10,5±0,35 11,9 50 20
8
8
(+0,15/+0,03)
11,8±0,35 10,9 50 20
10
10
(+0,19/+0,04)
10,5±0,35 12,6 50 20
2.3. Кардан 1/4”
Кардан должен быть изготовлен из хромованадиевой стали. Основные размеры указаны в
таблице 6 и на рисунке 3.

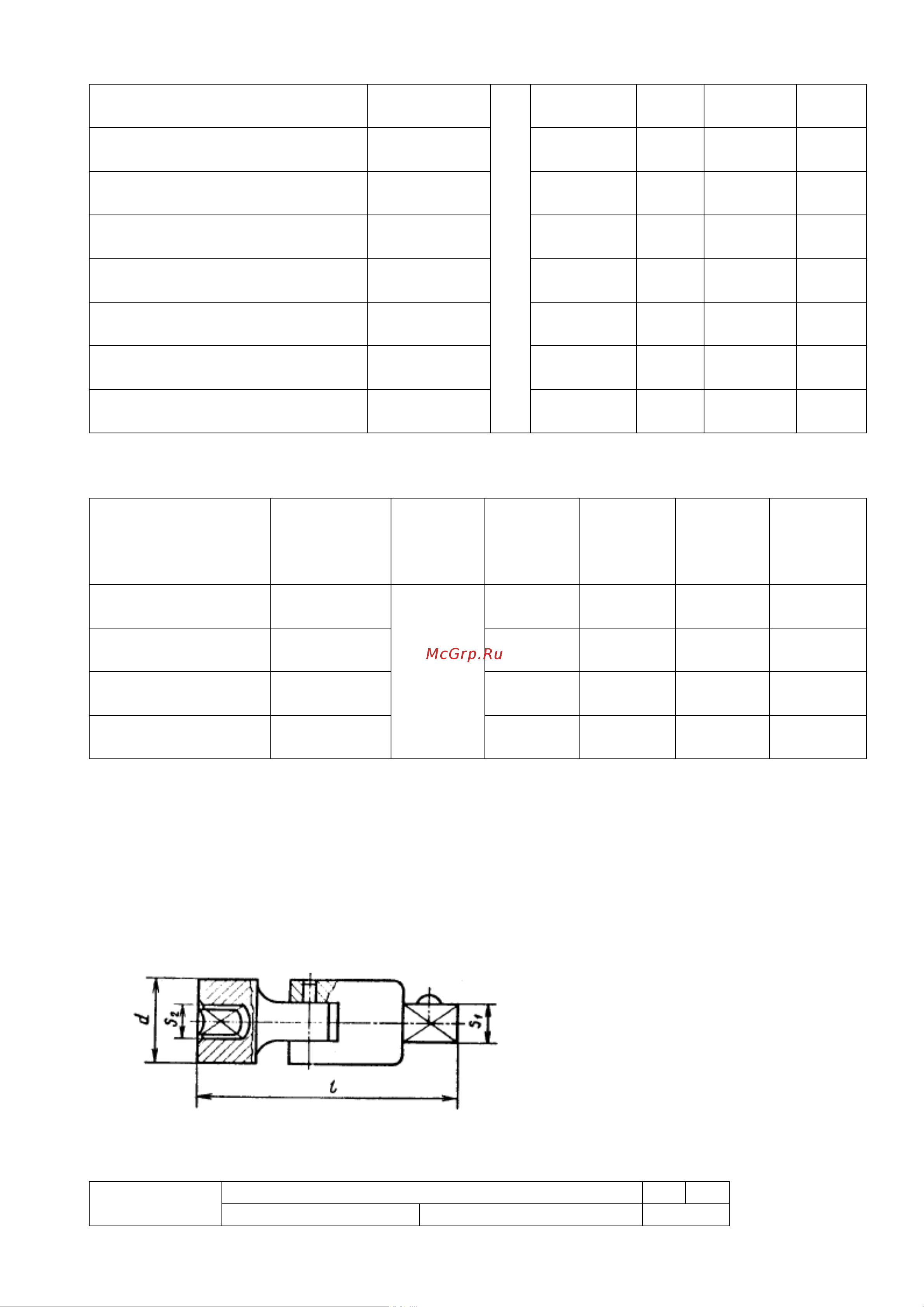

Рисунок 3
Таблица 6 Основные размеры
Наименование
Размеры сторон присоединительного квадрата, мм d L
наружного, S
1
Внутреннего, S
2
не менее
