2.4. Удлинители 1/4”

Таблица 7

Характеристики Значение

Материал Сталь CrV

Твердость 46,0…52,0 HRC

Защитное

покрытие

хромированные, зеркальная полировка

Удлинители должны изготовляться с наружными и внутренними присоединительными

элементами (рисунок 4).

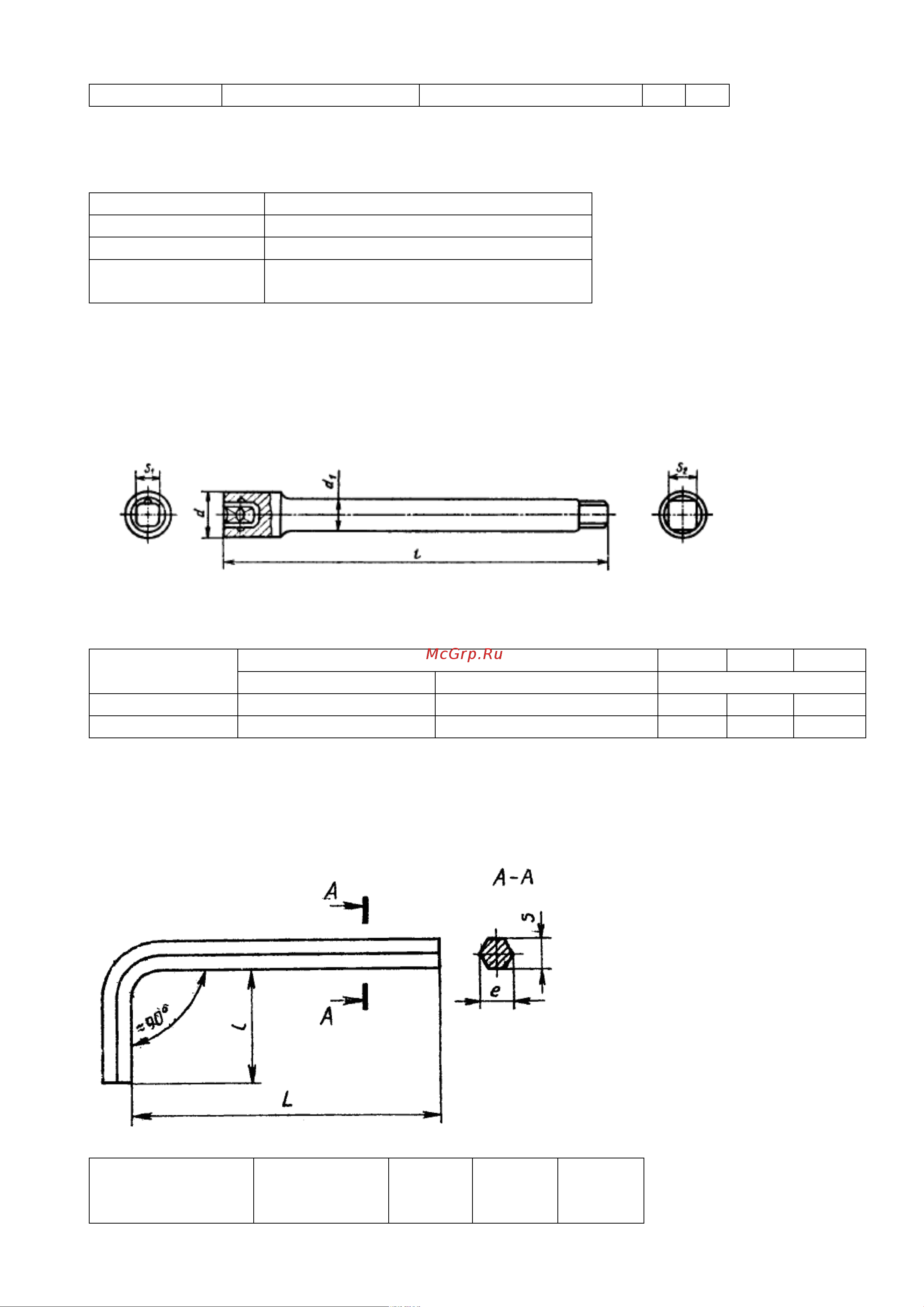

Рисунок 4 Удлинитель

Таблица 8 Размеры удлинителей

Наименование

Размеры сторон присоединительного квадрата, мм L (мм) d (мм) d

(мм)

наружного, S

Внутреннего, S

не более

Удлинитель 1/4" 6,3 6,3 50 12,5 8,5

Удлинитель 1/4" 6,3 6,3 100 12,5 8,5

2.5. Ремонтный комплект шестигранных ключей

Допуск перпендикулярности торцев к осям ключей ± 4º.

Параметр шероховатости поверхности ключей – не более Ra 12.5мкм.

В набор должно входить 5 имбусовых Г-образных ключа с размерами:

Рисунок 5.

Таблица 9.

Размеры S

(допуски min и

max), мм

e (max - min),

мм

L, мм l, мм

Масса,

гр.
