Zanussi ZHM 773 [18/19] Встраивание под столешницу
![Zanussi ZHM 773 [18/19] Встраивание под столешницу](/views2/1010581/page18/bg12.png)
18
Рис. 12
FO 0039
Рис. 13
Встраивание под столешницу

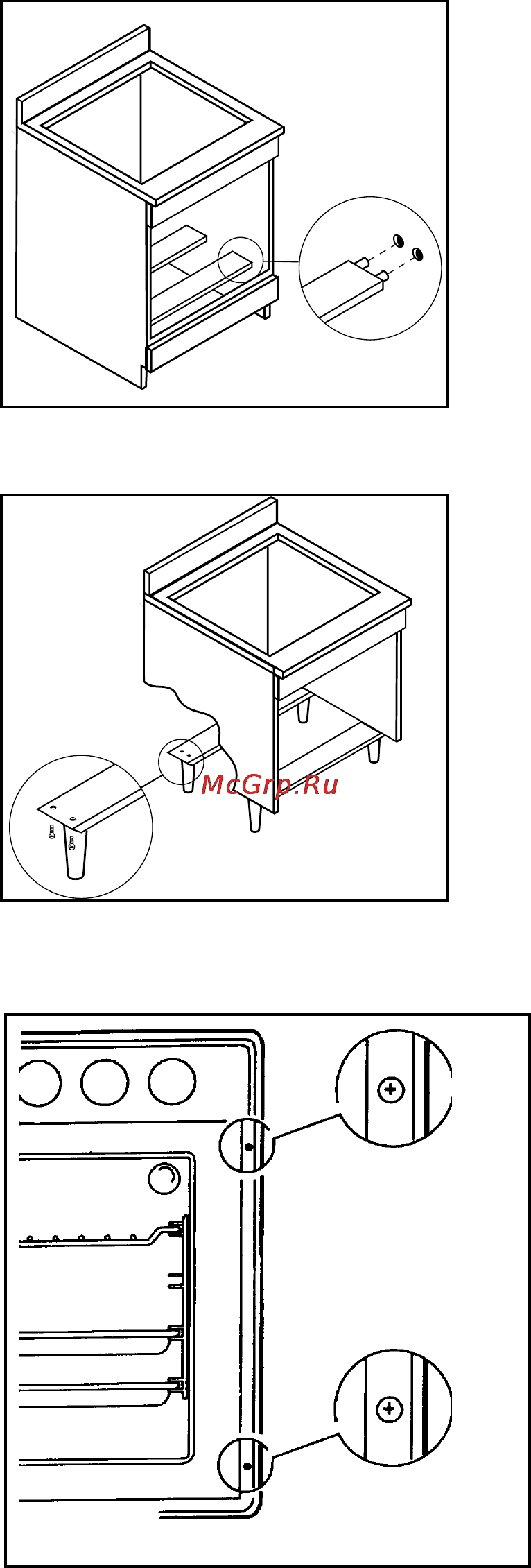

На рисунках 11 и 12 показано дв а возможных в арианта
встраивания.
На рисунке 11 прибор устанавливается на две
деревянных опоры, которые закреплены на боковых
стенках кухонного шкафа.
На рисунке 12 духовой шкаф устанавливается на две
металлических опоры с формой профиля “С” или “L”, к
которым могут быть также прикреплены ножки
кухонного шкафа.
В задней стенке кухонного шкафа должно быть
предусмотрено отверстие диаметром 30 мм для
организации электрического подключения.
Рис. 11
Крепление духовки к кухонному
шкафу
Вставьте духовку в монтажный проём.
Откройте дверцу духовки и прикрепите духовку к
кухонному шкафу четырьмя шурупами, которые
устанавливаются в отверстия, имеющиеся в раме
духовки (рис. 13).
Если над духовкой устанавливается электрическая
варочная панель, электрическое соединение варочной
панели и духовки должны выполняться раздельно по
причинам безопасности, а также для того, чтобы при
необходимости можно было без труда вынимать
духовку из шкафа.
