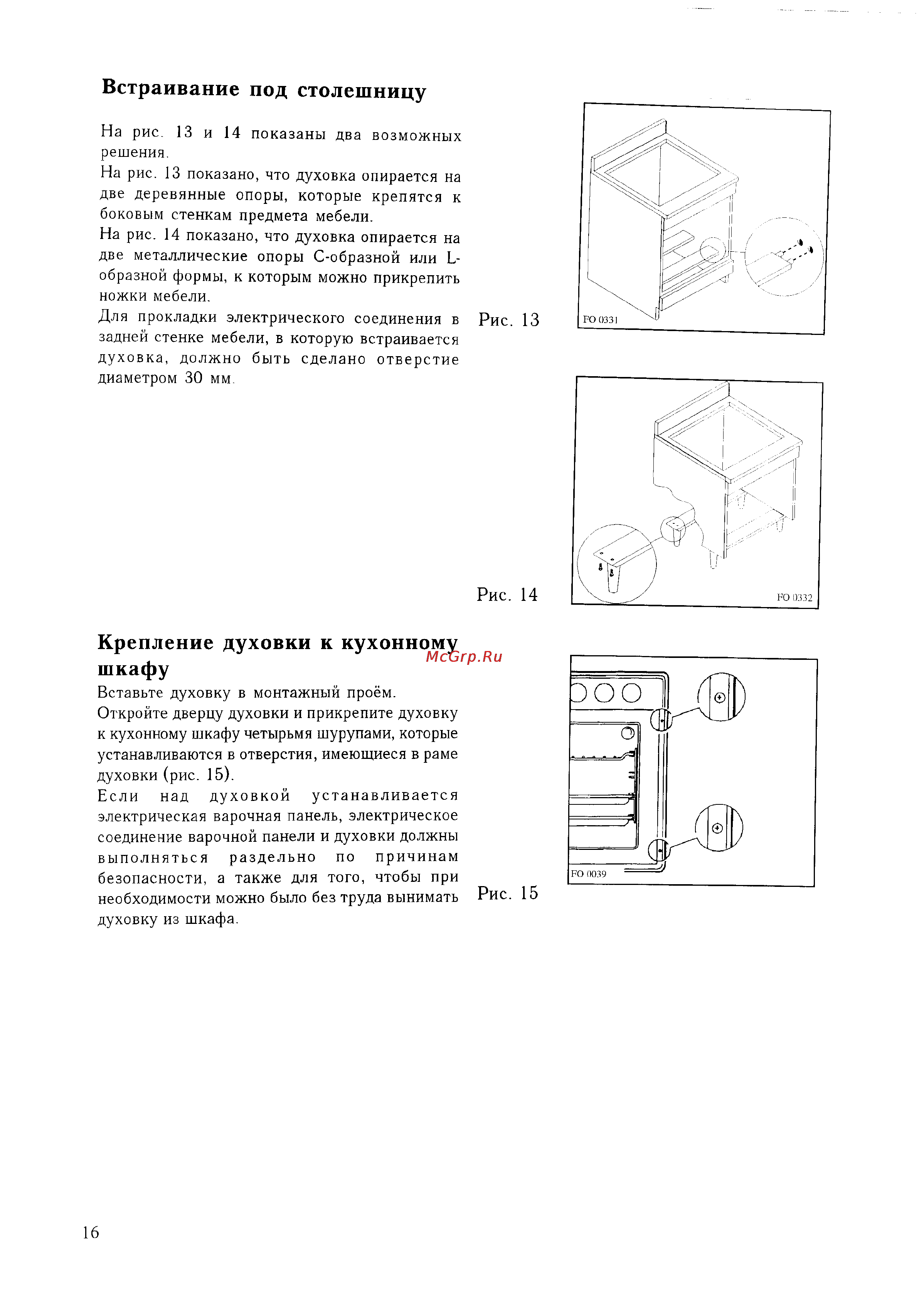

Встраивание под столешницу На рис 13 и 14 показаны два возможных решения На рис 13 показано что духовка опирается на две деревянные опоры которые крепятся к боковым стенкам предмета мебели На рис 14 показано что духовка опирается на две металлические опоры С образной или Ьобразной формы к которым можно прикрепить ножки мебели Для прокладки электрического соединения в Рис 13 задней стенке мебели в которую встраивается духовка должно быть сделано отверстие диаметром 30 мм Рис 14 Крепление духовки к кухонному шкафу Вставьте духовку в монтажный проём Откройте дверцу духовки и прикрепите духовку к кухонному шкафу четырьмя шурупами которые устанавливаются в отверстия имеющиеся в раме духовки рис 15 Если над духовкой устанавливается электрическая варочная панель электрическое соединение варочной панели и духовки должны выполняться раздельно по причинам безопасности а также для того чтобы при необходимости можно было без труда вынимать духовку из шкафа 16 Рис 15
