54
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
ВНИМАНИЕ!
Перед началом установки «Booster» перекройте вентиль водопро-
вода холодной воды, а затем откройте кран холодной воды на сме-
сителе, чтобы сбросить давление. Устройство подключается пе-
ред водоочистителем.
Перед установкой внимательно прочтите данное руководство, ознакомьтесь со
схемой подключения насоса (рис. 3) и проверьте комплектность. Соблюдайте
правила безопасного использования электрических устройств.
РАБОТА С БЫСТРОРАЗЪЕМНЫМИ ФИТИНГАМИ:
На верхней части металлического кронштейна комплекта повышения давления
расположены 3 быстроразъемных фитинга, промаркированных «Вход», «Вы-
ход», «Ёмкость». Быстроразъемный фитинг состоит из трех основных деталей:
корпуса, зажимной цанги, уплотнительного кольца (рис. 2).
Рис. 2
Для соединения пластиковой трубки с фитингом достаточно вставить трубку на
15-17 мм в фитинг.
Для извлечения трубки из фитинга необходимо указательным и большим паль-
Насос, используемый в комплекте повышения давления «Booster», увеличивает
подаваемое на фильтр давление до необходимого для его работы уровня.
Данное устройство отвечает директивам Европейского Союза по электромаг-
нитной безопасности. Благодаря особой конструкции его работа высокона-
дежна и практически бесшумна. Подходит к системе обратного осмоса с нако-
пительной емкостью любого производителя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

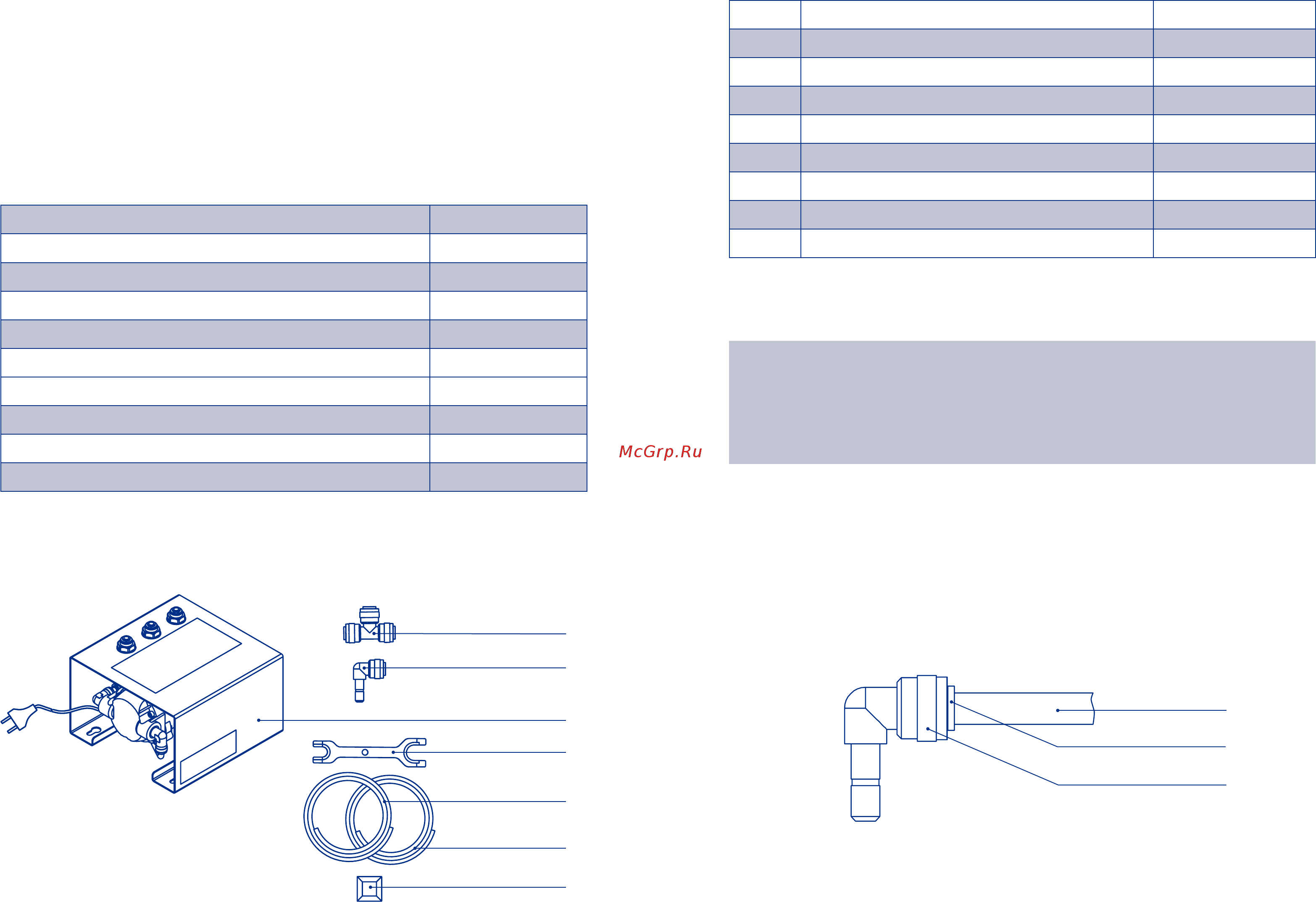

КОМПЛЕКТ ПОСТАВКИ
Рис. 1
Электропитание 220В±10%,50Гц
Потребляемая мощность макс. 40 Вт
Блок питания DC 24V
Рабочая жидкость вода
Давление, нагнетаемое насосом:
Рабочее 7 атм.
Максимальное 8 атм.
Входное давление от 0,5 атм.
Производительность до 90 л/ч
Масса 4 кг
№ НАИМЕНОВАНИЕ КОЛИЧЕСТВО, ШТ.
1 Комплект повышения давления в сборе 1
2 Фитинг тройник 1
3 Угловой фитинг 3
4 Ключ к фитингу 1
5 Трубка красная 1
6 Трубка синяя 1
7 Ножка самоклеющаяся 4
8 Руководство по эксплуатации 1
2
3
1
4
5
6
7
Пластиковая трубка
Цанга
Корпус фитинга
