76
цами левой руки прижать цангу к корпусу фитинга. Затем, придерживая цангу,
правой рукой потянуть за трубку.
Как правило, при этом не требуется прилагать значительных усилий. Если труб-
ка не выходит из фитинга, не пытайтесь извлечь трубку, прилагая большие уси-
лия. Это приведет к поломке фитинга и/или разрыву трубки.
При необходимости проконсультируйтесь со специалистом горячей линии
БАРЬЕР.
ПОРЯДОК УСТАНОВКИ:
1. Извлеките устройство из коробки.
2. Установите четыре самоклеющиеся резиновые ножки на дно кронштейна.
3. Выберите для «Booster» место под мойкой таким образом, чтобы им было
удобно пользоваться, а также чтобы оставалось достаточно места для крепле-
ния и подключения. Насос можно установить на ровную поверхность или закре-
пить на стенку при помощи шурупов. Для крепления устройства на стену пред-
усмотрены крепежные отверстия на основании корпуса (в комплект не входят,
приобретаются отдельно).
4. Извлеките пластиковую трубку из входного фитинга водоочистителя и вставь-
те ее в фитинг насоса с синей цангой и с надписью «Вход». Подключите насос
синей трубкой из комплекта к водоочистителю, вставив один конец трубки
в фитинг насоса с белой цангой и надписью «Выход», а другой во входной фитинг
водоочистителя. Для удобства соединения воспользуйтесь угловым фитингом,
идущим в комплекте.
5. Разрежьте ножом трубку, соединяющую Ваш водоочиститель и накопитель-
ную емкость. Соедините разрезанную трубку через фитинг тройник, идущим
в комплекте.
6. Вставьте один конец красной пластиковой трубки из комплекта в свободный
фитинг тройника. Другой конец трубки вставьте в фитинг с красной цангой и
надписью «Емкость».
7. Откройте шаровой вентиль для подачи водопроводной воды.
8. Выдержите Ваш водоочиститель под давлением в течение 10-15 минут, убеди-
тесь в отсутствии протечек в системе.
9. Включите вилку устройства в розетку.
ВНИМАНИЕ!
В случае если устройство длительное время (в течении нескольких
часов) хранился при температуре ниже нуля, перед включением
в сеть необходимо выдержать прибор при комнатной температу-
ре в течение 2 часов.

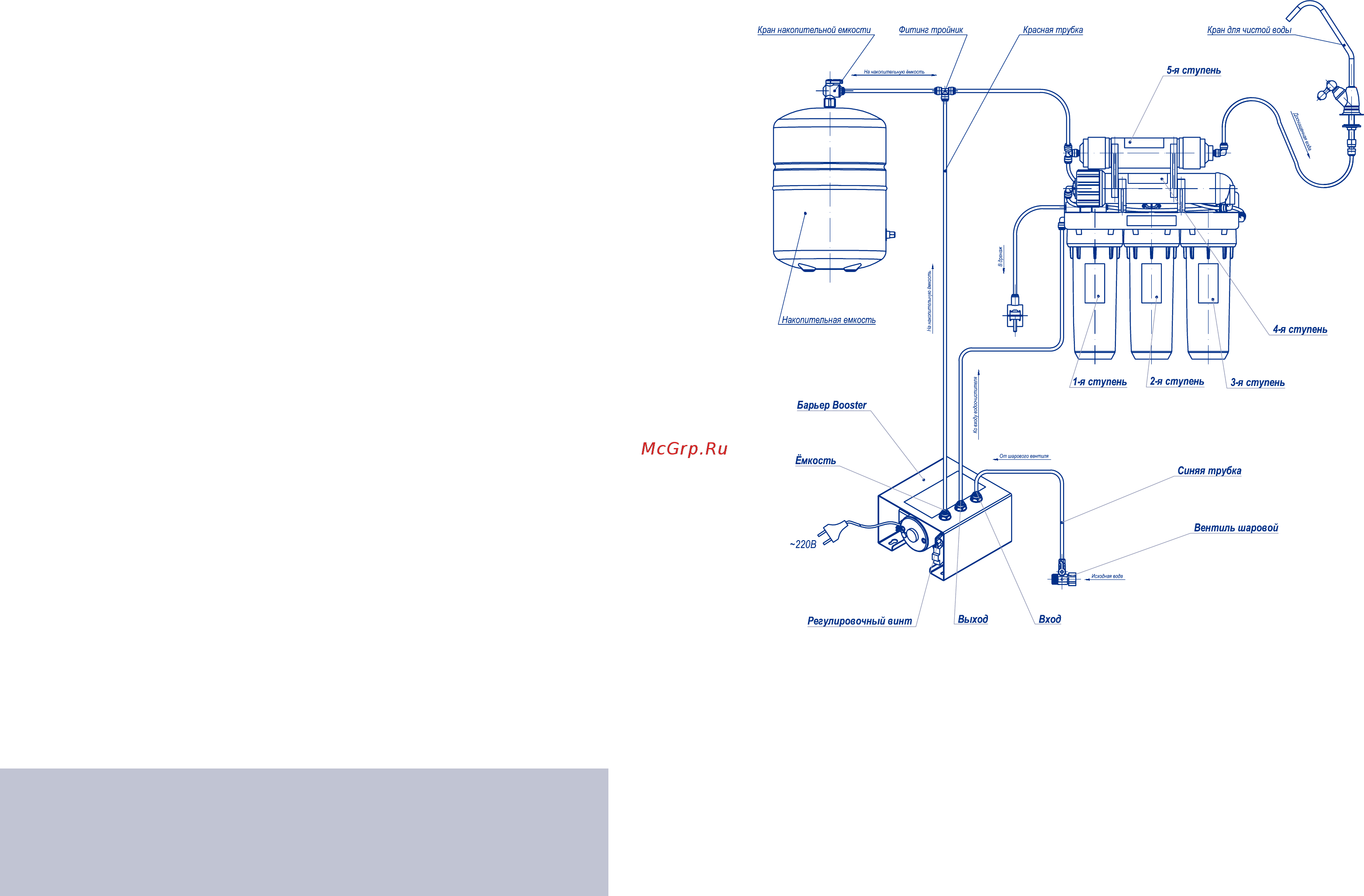

СХЕМА ПОДКЛЮЧЕНИЯ
Рис. 3
РЕГУЛИРОВКА
Данный комплект повышения давления отрегулирован на заводе-изготовителе
таким образом, что его включение осуществляется автоматически при давлении
в накопительной емкости менее 1,5 атмосфер, а выключение – при достижении
в накопительной емкости 3,5 атмосфер.
В случае необходимости, отрегулируйте «Booster» вручную. Регулировка насо-
са осуществляется регулировочным винтом клапана высокого давления (рис. 4)
с помощью шестигранного ключа (в комплект не входит).
При заводских настройках винт закручен под обрез верхнего буртика клапана.
