452.00.00.00 РЭ
17
Приложение А
(обязательное)
ГНОМ 6-10, ГНОМ 6-10Тр

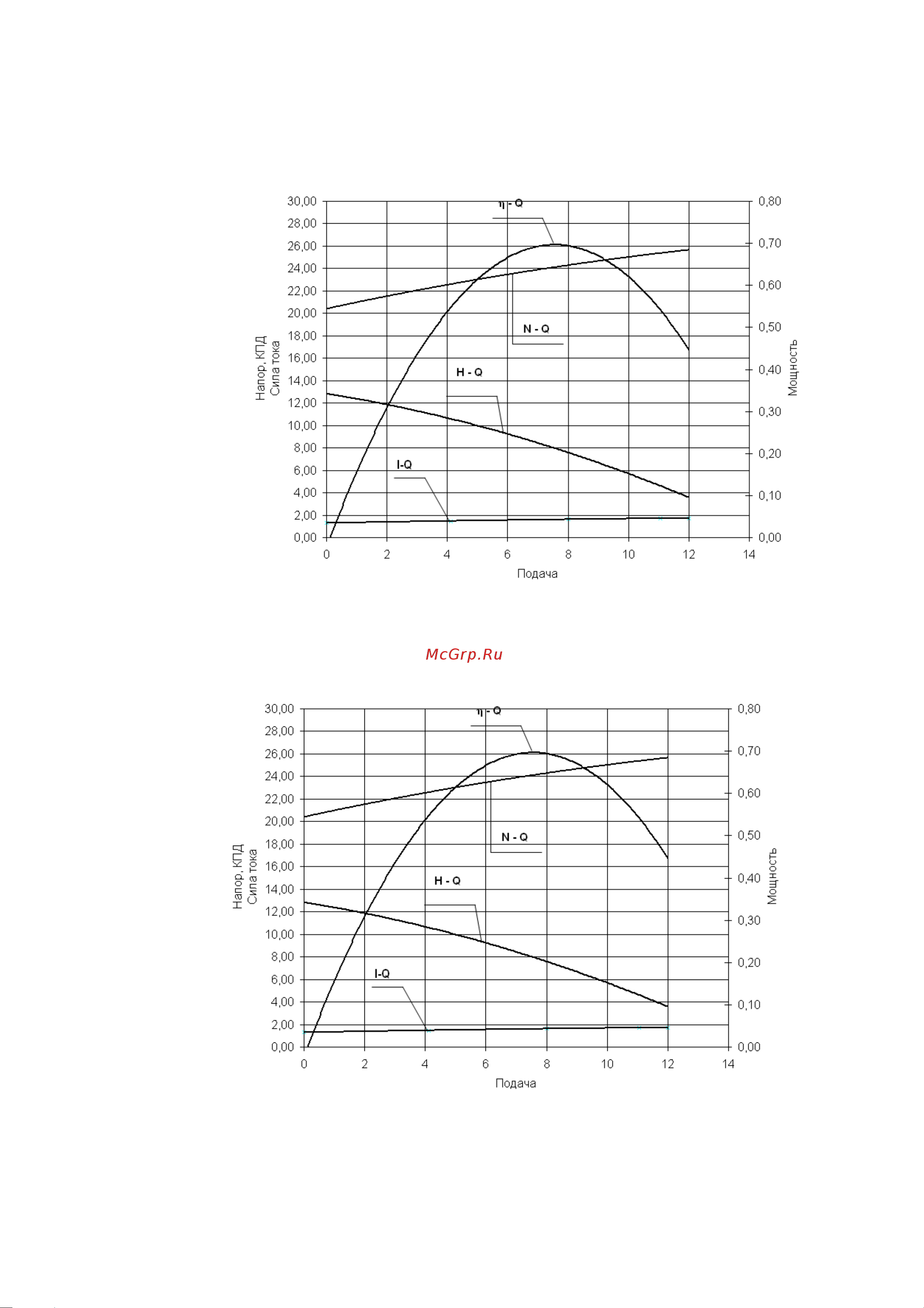

Рисунок А.1 – Рабочая характеристика электронасосов ГНОМ 6-10, ГНОМ
6-10Тр γ=1000кг/м
3
, n=2900об/мин.
ГНОМ 10-10, ГНОМ 10-10Тр
Рисунок А.2 – Рабочая характеристика электронасосов ГНОМ 10-10,
ГНОМ 10-10Тр γ=1000кг/м
3
, n=2900об/мин.
