452.00.00.00 РЭ
21
ГНОМ 80-40, ГНОМ 80-40 Тр

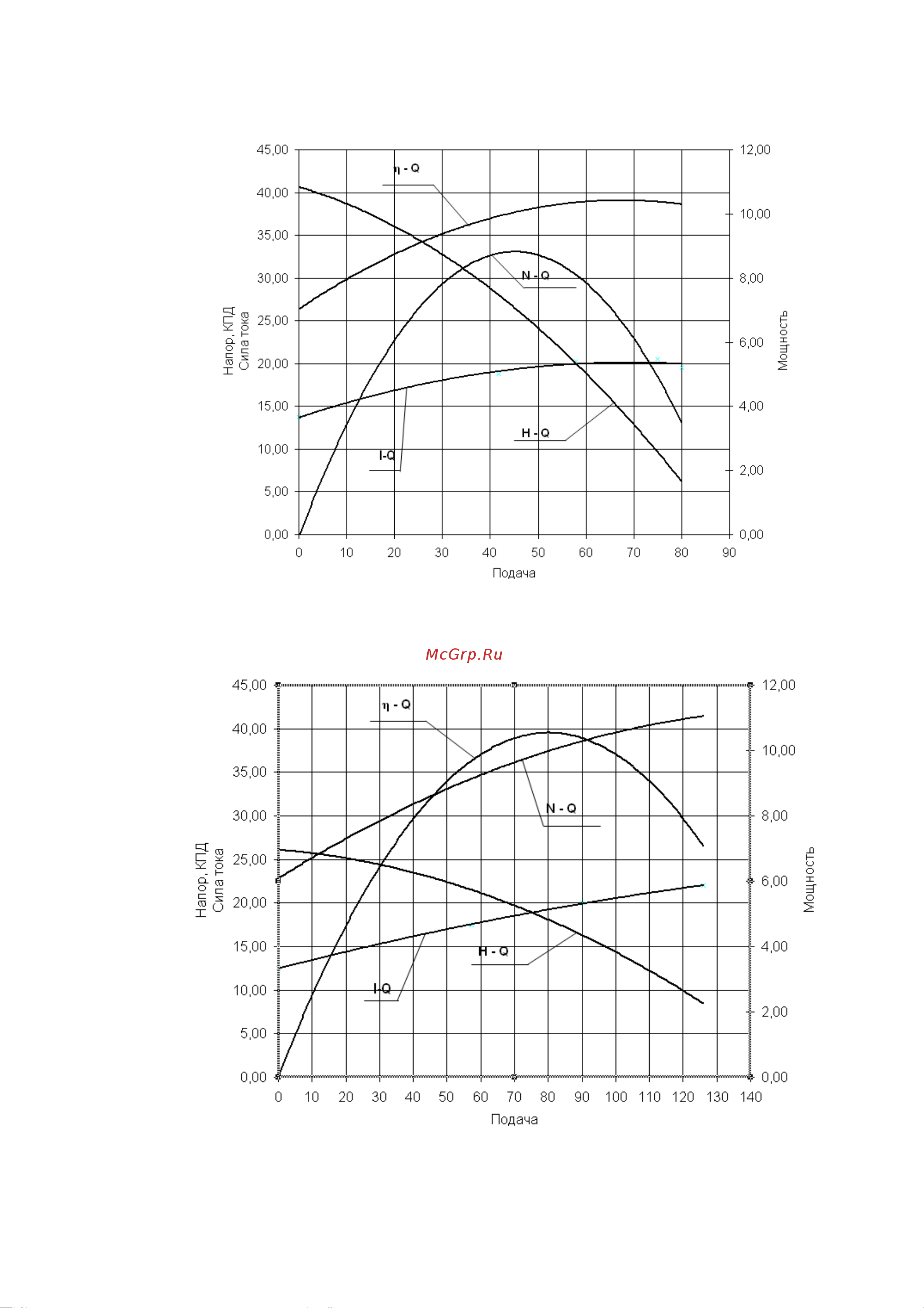

Рисунок А.10 – Рабочая характеристика электронасосов ГНОМ 80-25,
ГНОМ 80-25Тр γ=1000кг/м
3
, n=2900об/мин.
ГНОМ 100-25, ГНОМ 100-25 Тр
Рисунок А.8 – Рабочая характеристика электронасосов ГНОМ 100-25,
ГНОМ 100-25Тр γ=1000кг/м
3
, n=2900об/мин
