УправлениепоШИМ-сигналу
Производительностью насоса можно управлять в широком
диапазоне с помощью внешнего контроллера. Для этого
используется режим управления по ШИМ-сигналу. Контроллер
по ШИМ-сигналу также может получать обратную связь
о статусе работы насоса.
Широтно-импульсная модуляция (ШИМ) сигнала – технология,
позволяющая контроллеру кодировать и передавать
управляющий или информационный сигнал путём изменения
времени (ширины) импульса напряжения, который подаётся
исполнительному устройству с определённой частотой.

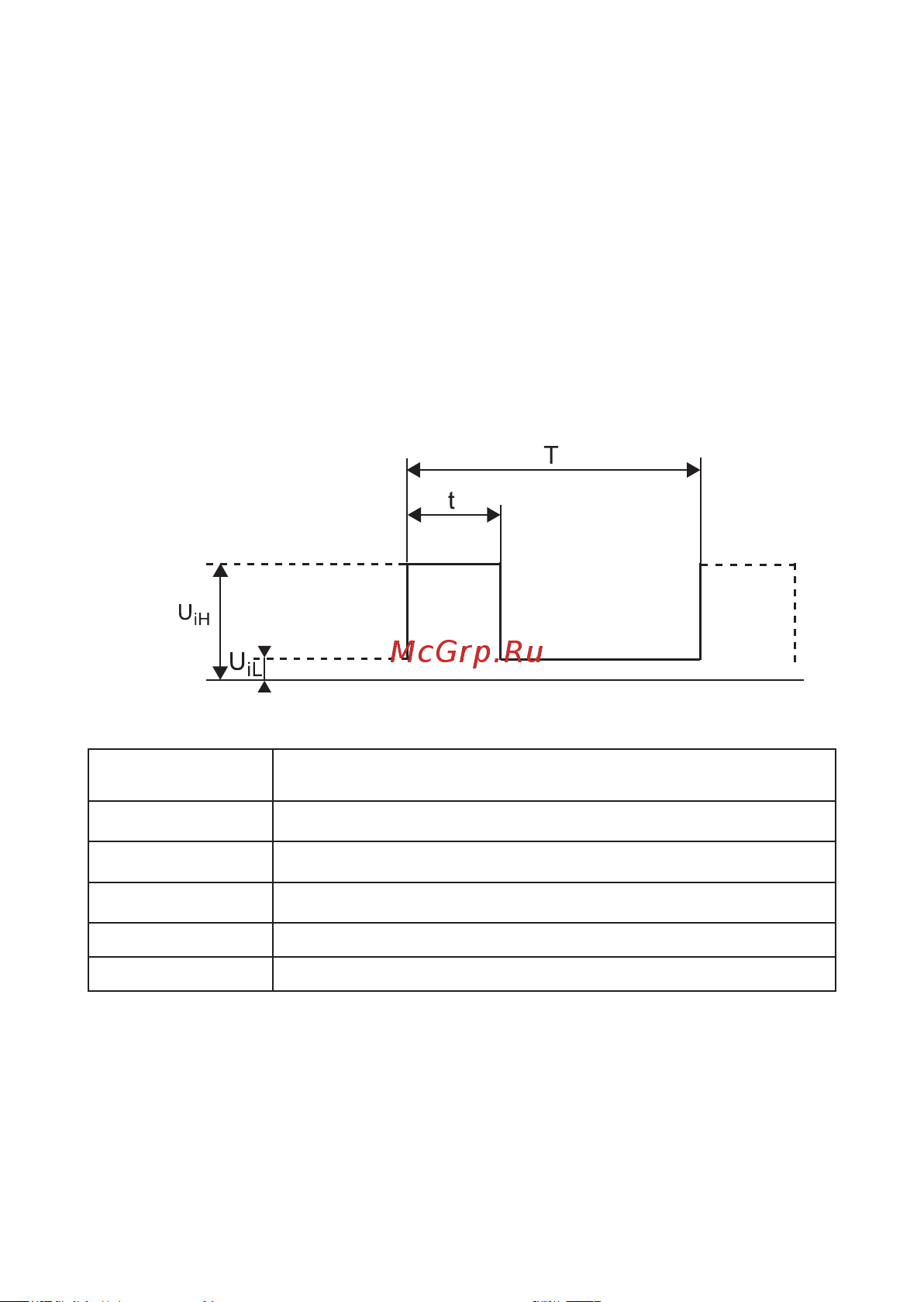

Иллюстрация ШИМ-сигнала прямоугольной формы приведена
на рис.
Рис. 17.
Рис.17 Иллюстрация ШИМ сигнала
Обозначение Описание
t Время импульса
T Период повторения импульсов
U
iH
Входное максимальное напряжение сигнала
U
iL
Входное минимальное напряжение сигнала
I
iH
Входной максимальный ток сигнала
Рабочий цикл – процентное отношение длительности импульса
t к периоду сигнала T. Блок электроники насоса рассчитывает
рабочий цикл полученного импульса и меняет скорость
вращения вала насоса согласно профилю «А», см. раздел
Профиль«А».
Формула расчёта рабочего цикла: d %=100*t/T
