Пример Диапазон

T = 2 мс (500 Гц) U

= 4-24 В

t = 0,6 мс U

≤ 1 В

d % = 100 × 0,6/2 = 30 % I

≤ 10 мА (зависит от U

)

Профиль«А»

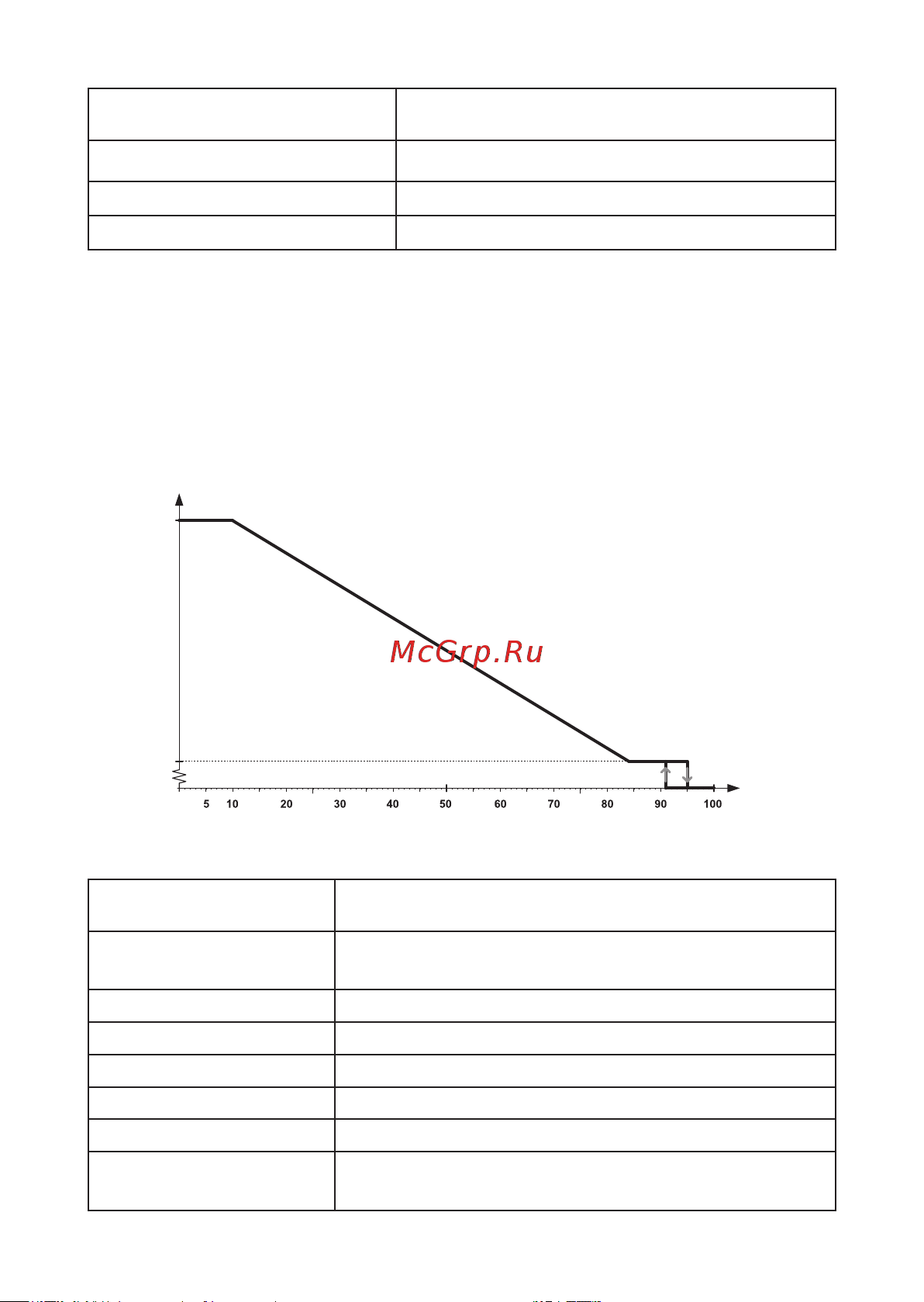

Работая в режиме управления по ШИМ-сигналу, насос будет

изменять скорость вращения своего вала в зависимости

от полученного значения рабочего цикла входного ШИМ-

сигнала. График зависимости – профиль «А» – приведён

на рис.

Рис. 18.

Рис.18

TM06 9136 1617

Максимальное

значение

Скорость

Значение рабочего цикла сигнала [%]

Профиль «А» входного ШИМ-сигнала

Рабочийцикл[%] Статусработынасоса

Насос выключен и находится

не в режиме управления ШИМ

… ≤ 10 Максимальная скорость

10 < … ≤ 84 Изменяющаяся скорость от макс. до мин.

85 < … ≤ 91 Минимальная скорость

91 < … ≤ 95 Область гистерезиса вкл./выкл.

96 < … ≤ 99 Насос выключен

100

Насос выключен и находится

не в режиме управления ШИМ
