Область гистерезиса на значениях рабочего цикла 91...95

защищает насос от непреднамеренных включений/

выключений, вызванных колебанием сигнала.

Если входной сигнал ШИМ по каким-то причинам не поступает

от контроллера, насос выключается в целях безопасности

системы.

ОбратнаясвязьпоШИМ-сигналу

Насос по выходному ШИМ-сигналу может дать информацию

о статусе своей работы:

• мгновенная потребляемая мощность

(с точностью ±2 % ШИМ-сигнала)

• предупреждение

• аварии.

Статус работы кодируется значениями рабочего цикла ШИМ.

Расшифровка значений приведена на рис.

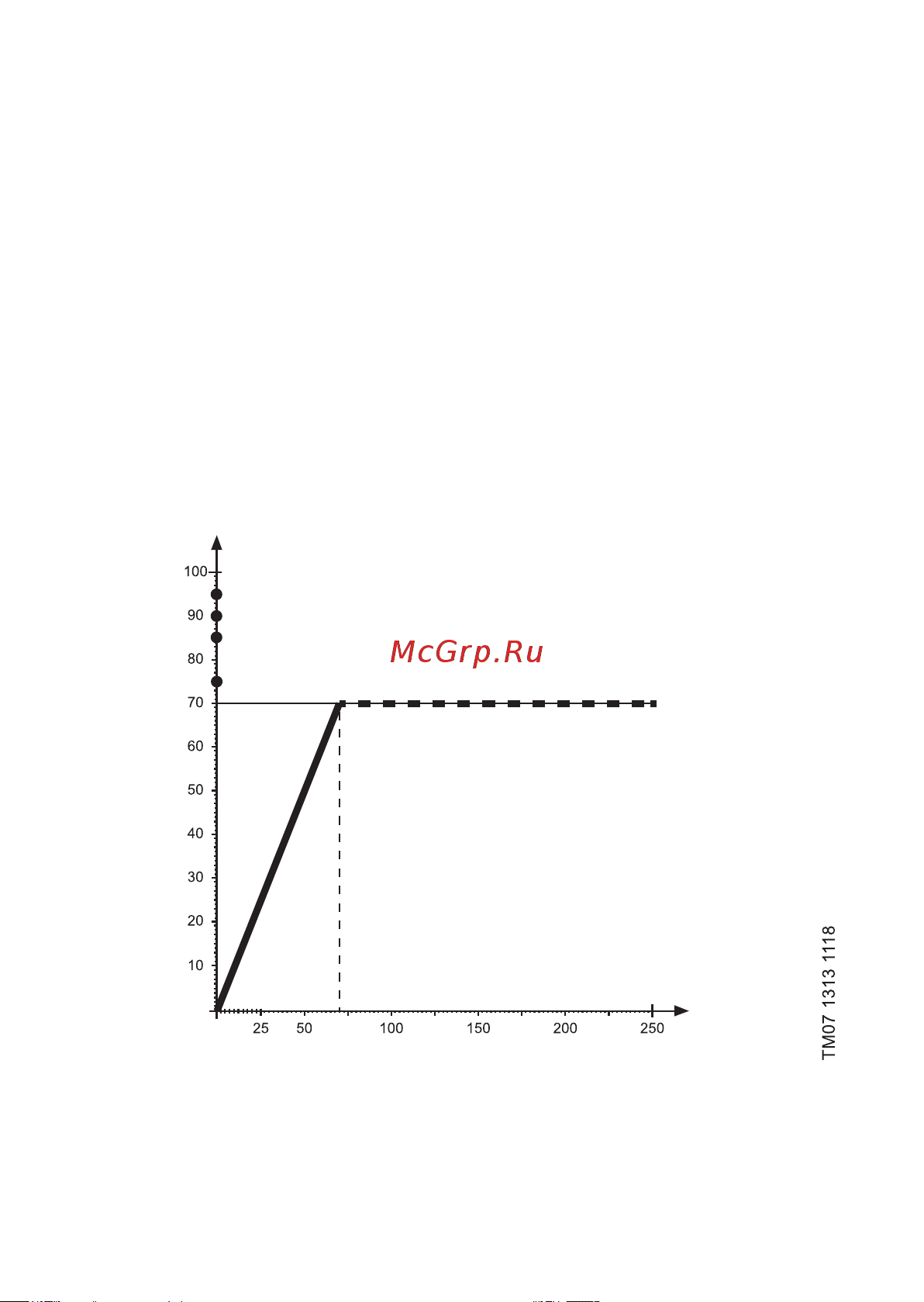

Рис. 19.

Угол наклона: 1 Вт/% ШИМ

Мощность [Вт]

Насос выключен

Аварийный останов: ротор заблокирован

Аварийный останов: электрическая неисправность

Предел - 70 Вт

Предупреждение:

низкое напряжение питания

Рабочий цикл сигнала обратной связи

[%]

Рис.19 Профиль ШИМ-сигнала обратной связи

Значения напряжения сети питания, при которых насос

сделает предупреждение или сообщит об аварийной ситуации

по каналу обратной связи ШИМ, приведены в разделе Работа

насосаприповышенномипониженномнапряжениипитания.
