Если датчик зафиксирует температуру теплоносителя ниже

указанного порога, насос увеличивает свою скорость для

достижения заданного значения. При превышении этого

порога скорость работы насоса уменьшается, поддерживая

температуру на заданном уровне.

Работаподуправлениеманалоговогосигнала0–10В

1) Когда насос находится под управлением внешнего сигнала

0–10 В, его рабочее состояние изменяется на основе

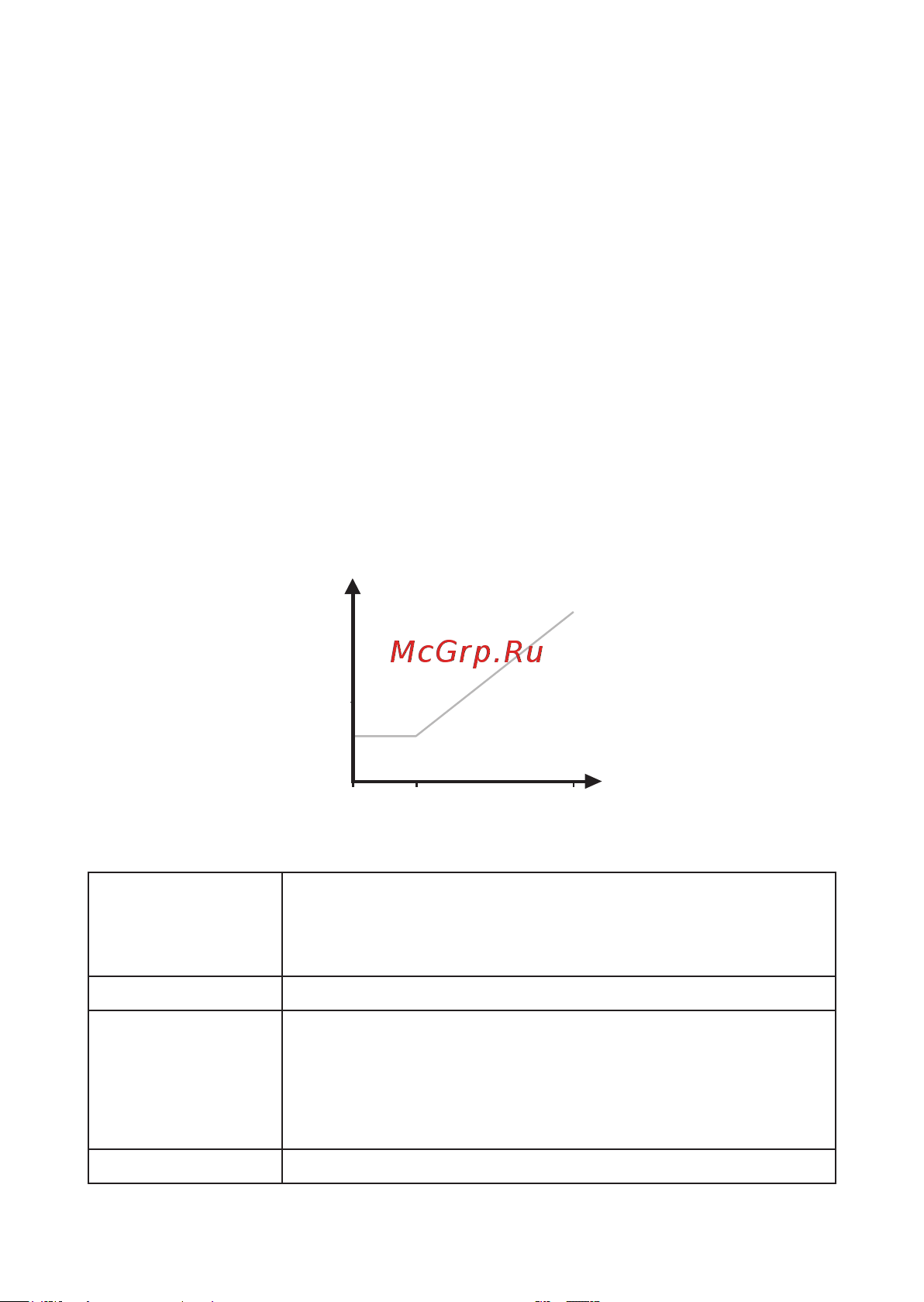

диапазона уровней входного сигнала. График зависимости

скорости насоса от установленного значения сигнала 0-10 В

приведен на рис.

Рис.12

2) При подключении управляющего сигнала 0–10 В перед

регулировкой скорости необходимо вручную переключить

насос в режим работы VC; Для того, чтобы выйти из режима

управления 0-10 В необходимо также вручную перевести

насос в режим работы на другом режиме.

Логика управления следующая:

Рис.12

rpm

Мин.

Макс

Зависимость скорости насоса от установленного

значения сигнала 0-10 В

Входной

аналоговый

сигнал(В)

Рабочеесостояниенасоса

U≤1V Останов

1V<U≤2V

При изменении аналогового сигнала

с низкого на высокий, насос переходит

в режим отключения; при изменении

с высокого на низкий, насос начинает

работать на минимальной скорости.

2V<U≤3V Насос работает на минимальной скорости.
