Рабочеесостояниенасоса

3V<U<10V

Скорость работы насоса линейно

увеличивается; максимальная скорость

достигается при значении сигнала 10 В.

Работаподуправлениеманалоговогосигнала4–20мА

1) Когда насос находится под управлением внешнего сигнала

4–20 мА, его рабочее состояние изменяется на основе диапазона

уровней входного сигнала. График зависимости скорости насоса

от установленного значения сигнала 0-10 В приведен на рис.

Рис.13

2) При подключении управляющего сигнала 4–20 мА перед

регулировкой скорости необходимо вручную переключить

насос в режим работы СC; Для того, чтобы выйти из режима

управления 4-20 мА необходимо также вручную перевести

насос в режим работы на других режимах.

Логика управления следующая:

Рис.13

rpm

Мин.

Макс

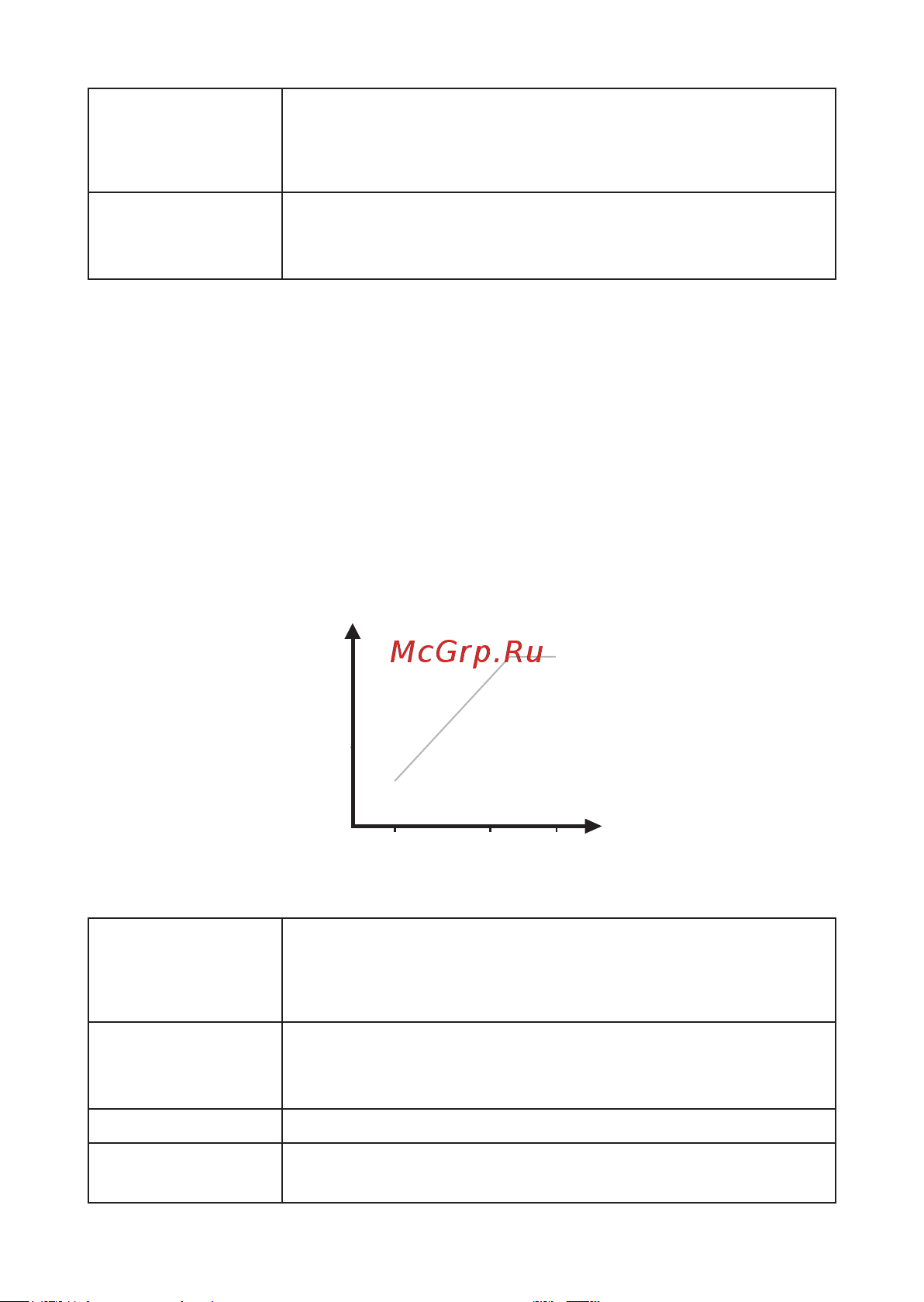

Зависимость скорости насоса от установленного

значения сигнала 4-20 мА

Входной

аналоговый

сигнал(В)

Рабочеесостояниенасоса

4≤I≤15

Скорость работы насоса линейно

увеличивается; минимальная скорость

достигается при значении сигнала 4 мА.

15<I≤20 Максимальная скорость насоса

Точнос т ь

распознавания

±1
