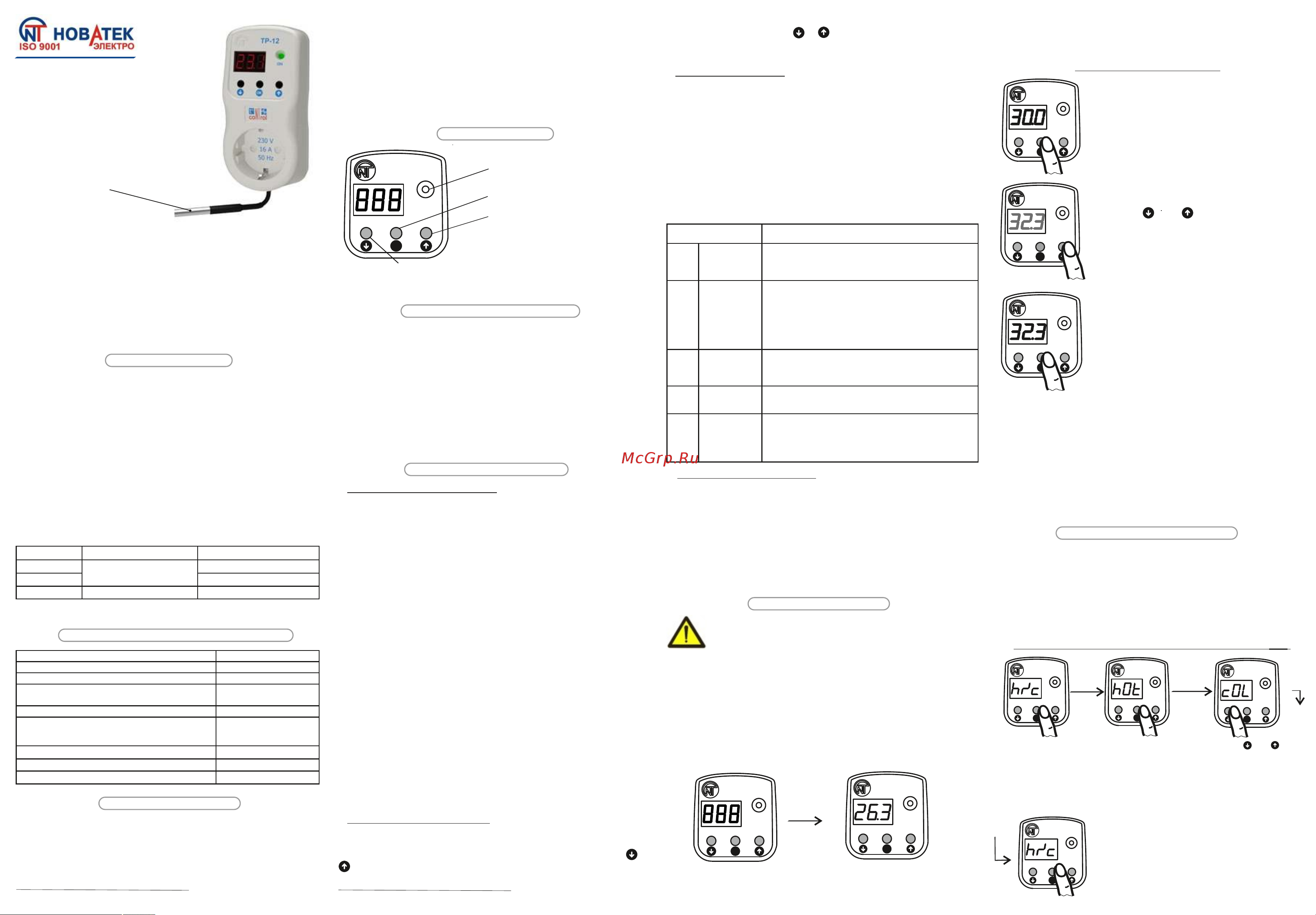

ТЕРМОРЕГУЛЯТОР
ТР-12
Руководство по эксплуатации
Паспорт
Уважаемый покупатель!
Предприятие "Новатек - Электро" благодарит Вас за
приобретение нашей продукции. Рекомендуем сохранять
Руководство по эксплуатации на протяжении всего срока
службы изделия.
Примечание – исполнение изделия указано на упаковке
Исполнение
Расположение датчика
Длина провода датчика
ТР-12-1
Снизу корпуса
10 см
ТР-12-2
1,8 м
ТР-12-3
Сверху корпуса
10 см
1
нагрузка - нагревательное или охлаждающее устройство
Условия эксплуатации
Терморегулятор ТР-12 (далее по тексту изделие, ТР-12)
применяется там, где необходимо поддерживать температуру
воздуха на заданном уровне: в жилых помещениях, теплицах,
овощехранилищах, инкубаторах и т.д.
Изделие измеряет температуру воздуха датчиком темпера-
туры (далее по тексту датчик) и управляет нагревательным или
охлаждающим устройством. Тип датчика может меняться, не
влияя на технические характеристики изделия. В зависимости
от длины провода и расположения датчика в нижней или
верхней части корпуса, изделие имеет несколько исполнений.
Температура контролируется в том месте, где расположен
датчик.
Дополнительно ТР-12 обладает функциями реле напряже-
1
ния, защищая нагрузку от недопустимых уровней напряжения.
Наименование
Значение
Номинальное напряжение питания, В
220 / 230
Частота сети, Гц
45 - 65 Гц
Диапазон регулирования температуры (не рекоме-
ндуется устанавливать температуру выше +60 °С )
-10...+90 °С
Гистерезис по температуре
0,1...30 °С
Диапазон регулирования порога срабатывания :
- по минимальному напряжению
- по максимального напряжению
120 - 210 В
230 - 290 В
Максимальный ток нагрузки
16 А
Мощность подключаемой нагрузки
3,6 кВт
Габаритные размеры НхВхL
122x61x76 мм
Перед подключением к электрической сети выдержите изде-
лие в условиях эксплуатации в течение двух часов (т.к. на эле-
ментах изделия возможна конденсация влаги).
Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
–агрессивной среды с содержанием в воздухе кислот, щелочей
и т. п., а также сильных загрязнений (жир, масло, пыль и пр.).
2
Для возврата к отображению значения температуры однов-
ременно нажмите кнопки и или возврат произойдет авто-
матически через 15 секунд. При индикации напряжения сети
точка на дисплее не горит.
Состояние «Авария»
Если значение напряжения сети выходит за установленные
пороги, ТР-12 переходит в состояние «Авария по напряжению» .
С момента возникновения аварии:
– нагрузка выключится;
– на дисплее периодически появляется код "";
– светодиод ON не горит.
После восстановления параметров напряжения код ""

перестанет мигать и изделие вернется к нормальной работе.
Помимо аварии по напряжению могут возникнуть и другие
аварии, при этом на дисплее будут поочередно отображаться
значение измеренной температуры и код аварии. Ниже в
таблице приведены виды аварий и методы их устранения.
Виды аварий
Методы устранения

Отключите ТР-12 от сетевой розетки и нагруз-
ки, обратитесь по месту приобретения или к
производителю

Отключите ТР-12 от сетевой розетки, затем
повторно включите. Если код продолжает
высвечиваться на дисплее или систематичес-
ки появляется, изделие необходимо снять с
эксплуатации и обратиться по месту
приобретения или к производителю

Сбросьте настройки на заводские установки, а
затем настройте заново (смотрите разд. «Пол-
ная настройка пар-в»)

Проверьте, находится ли значение входного
напряжения сети в заданных порогах

Проверьте надежность соединения вилки и
розетки ТР-12 с сетевой розеткой и нагрузкой,
а также отсутствие нагара. Проверьте, не
превышает ли нагрузка 3,6 кВт
Защита ТР-12 от перегрева
В ТР-12 предусмотрена «Защита изделия от перегрева».
Если температура внутри корпуса изделия поднимется выше
85 °С, на дисплее отобразится код "",светодиод ON погаснет

и нагрузка отключится. Для отключения защиты необходимо
отключить изделие от сетевой розетки, дать ему остыть, а затем
снова включить.
При частом появлении на дисплее кода "" обратитесь по

месту приобретения или к производителю.
разница между температурой включения и температурой отключения изделия
Нормальная работа изделия
Нормальная работа изделия - ТР-12 поддерживает заданную
температуру, включая (отключая) нагрузку, при этом на дисплее
отображается значение температуры, измеренной датчиком.
При нормальной работе изделия напряжение сети находится
в установленных порогах.
Используя нагревательное устройство, если Вам подходят
заводские установки, подключите к изделию нагрузку и больше
ничего не настраивайте, при этом нагревательное устройство
нагреет помещение до 30°С и отключится. После остывания на
2
3°С (заводская установка гистерезиса по температуре), то есть
до 27°С , ТР-12 снова включит нагревательное устройство и
цикл повторится. Если необходимо поддерживать температуру
ниже 30°С (например, 25°С), настройте температуру на 25 °С.
В этом случае нагревательное устройство нагреет помещение
до 25°С и отключится. После остывания на 3 °С (до 22°С)
изделие снова включит нагревательное устройство и цикл
повторится.
При использовании охлаждающего устройства Вам необхо-
димо изменить режим работы изделия на «Охлаждение» (как
изменить смотрите в разделе «Полная настройка пар-в»),
установить значение температуры, которое должно поддержи-
вать ТР-12. Например, для поддержания в помещении 8 °С ох-
лаждающее устройство охладит помещение до 8°С и отклю-
чится, после повышения температуры на 3 °С (заводская уста-
2
новка гистерезиса по температуре), то есть до 11°С, изделие
снова включит охлаждающее устройство и цикл повторится.
Просмотр напряжения сети
При нормальной работе изделия Вы можете изменить отоб-
ражение значения измеренной температуры на значение нап-
ряжения сети. Для этого одновременно нажмите кнопки и
, при этом на дисплее вместо значения температуры, измере-
нной датчиком, отобразится значение напряжения сети.
ON
ТР-12
OK
Светодиод ON горит при наличии
напряжения в розетке ТР-12
Кнопка входа (выхода) в (из) меню па-
раметров и сохранения их при изме-
нении
Кнопка увеличения значения при наст-
ройке параметра и изменения режима
индикации
Кнопка уменьшения значения при настройке
параметра и изменения режима индикации
Режим работы нагрузки  (Нагрев)

Температура, которую поддерживает
изделие, управляя нагрузкой 30°С
Гистерезис по температуре3°С
Порог срабатывания по максимальному напряжению 250 В
Порог срабатывания по минимальному напряжению 190 В
Калибровка температуры 0°С
Минимальное время включения / отключения
нагрузки (защита от частых включений) 0 минут*
* - изделие включит /отключит нагрузку через 5 секунд
Датчик температуры
ПРИ ВКЛЮЧЕННОМ В СЕТЬ ТР-12 НА КОНТАКТАХ
РОЗЕТКИ И ВНУТРЕННИХ ЭЛЕМЕНТАХ ИЗДЕЛИЯ ПРИ-
СУТСТВУЕТ ОПАСНОЕ ДЛЯ ЖИЗНИ НАПРЯЖЕНИЕ
Изделие не предназначено для коммутации нагрузки при ко-
ротких замыканиях, поэтому должно эксплуатироваться в элек-
трической сети, защищенной автоматическим выключателем
с током отключения не более 16 А.
Запрещается подключать к ТР-12 нагрузку мощностью более
3,6 кВт.
Ток нагрузки не должен превышать максимального тока
розетки, в которую включен ТР-12.
Включите ТР-12 в сетевую розетку
ON
ТР-12
OK
На дисплее 3 секунды
отображается значение
«».

ON
ТР-12
OK
По истечении 3 секунд на дисплее
отобразится значение температуры,
измеренной датчиком
При подключении к ТР-12 нагревательного прибора, если
Вы хотите изменить заводскую установку температуры
выполните следующие действия:
Нажмите кнопку ОК для входа в настройки
температуры, при этом на дисплее отоб-
разится заводская установка температуры
в мигающем режиме.
Шаг 1. Вход в настройки
ON
ТР-12
OK
ON
ТР-12
OK
Шаг 2. Изменение параметра
Кнопками или измените мигающее
значение температуры в диапазоне от -10
до +90°С с шагом 0,1°С
Шаг 3. Сохранение параметра
ON
ТР-12
OK
Кратковременно нажмите кнопку ОК для
сохранения изменения и выхода из режима
настройки. Если удерживать кнопку ОК в
течение 3 секунд, Вы выйдете из настройки
температуры без сохранения
Если во время настройки в течение 30 секунд не нажата ни
одна из кнопок, то изделие не сохранит изменения и выйдет из
режима настройки, при этом на дисплее отобразится значе-
ние температуры, измеренной датчиком.
Если Вы хотите подключить к ТР-12 охлаждающее устрой-
ство (изменить режим работы изделия) и изменить настройки
параметров на отличные от заводских установок, смотрите
раздел «Полная настройка параметров».
Настройка температуры
Подключите нагрузку к розетке ТР-12
Изделие предназначено для эксплуатации в следующих
условиях:
– температура окружающей среды от минус 10 до +45ºС;
– атмосферное давление от 84 до 106,7 кПа;
–относительная влажность воздуха (при температуре
+25 ºС) 30 … 80%.
ON
ТР-12
OK
Все параметры изделия представлены в виде меню. Если
во время настройки в течение 30 секунд не нажата ни одна из
кнопок, изделие не сохранит изменения и выйдет из меню нас-
троек, при этом на дисплее отобразится значение темпера-
туры, измеренной датчиком.
Для выхода из меню настроек удерживайте нажатой кнопку
ОК в течение 3 секунд.
Выбор режима нагрузки Нагрев/Охлаждение()

ON
ТР-12
OK
ON
ТР-12
OK
Кратковременно нажмите кнопку ОК для сохране-
ния изменения, при этом на дисплее отобразится
параметр меню «» (если удерживать нажатой

кнопку ОК в течение 3 секунд, Вы выйдете из меню
настроек без сохранения и изделие перейдет к
нормальному режиму работы)
ON
ТР-12
OK
Удерживайте нажатой
кнопку ОК в течение
3 секунд до появления
на дисплее парамет-
ра меню «»

Кратковременно наж-
мите кнопку ОК для вхо-
да в параметр, при этом
на дисплее отобразится
заводская установка па-
раметра в мигающем
режиме () 
Назначение изделия
Основные технические характеристики
Описание работы изделия
Заводские установки изделия
Органы управления
Подключение изделия
Полная настройка параметров
Кнопками или
измените значение
режима нагрузки:
«» - Нагрев, «»

- Охлаждение
Система управления качеством производства соответствует
требованиям ДСТУ ISO 9001:2015(ISO 9001:2015)
