ТР-12

Кратковременно наж-

мите кнопку ОК для

сохранения изменения,

при этом на дисплее

отобразится параметр

меню «» (если удер-



живать нажатой кнопку

ОК в течение 3 секунд, Вы выйдете из

меню настроек без сохранения и изде-

лие перейдет к нормальному режиму

работы)

Калибровка температуры ()



Кратковременно нажмите

кнопку ОК для сохране-

ния изменения, при этом

на дисплее отобразится

параметр меню «» 

(если удерживать нажатой

кнопку ОК в течение 3 се-

кунд, Вы выйдете из меню нас-

троек без сохранения и изделие перейдет к

нормальному режиму работы)

_________________________________________________________

Начальник отдела качества Дата изготовления

_____________ ___________

МП

ТР-12 изготовлен и принят в соответствии с требованиями

действующей технической документации и признан годным к

эксплуатации.

Изделие в упаковке производителя допускается транспорти-

ровать и хранить при температуре от минус 45 до плюс 60 C

и относительной влажности не более 80%.

Срок службы изделия 10 лет. По истечении срока службы

обратитесь к производителю.

Срок хранения – 3 года.

Гарантийный срок эксплуатации изделия составляет 5 лет

со дня продажи. В течение гарантийного срока эксплуатации (в

случае отказа изделия) производитель выполняет бесплатно

ремонт изделия.

Внимание! Если изделие эксплуатировалось с наруше-

нием требований данного Руководства по эксплуатации,

производитель имеет право отказать в гарантийном обслу-

живании.

Гарантийное обслуживание производится по месту приоб-

ретения или производителем изделия. Послегарантийное

обслуживание изделия выполняется производителем по

действующим тарифам.

Перед отправкой на ремонт, изделие должно быть

упаковано в заводскую или другую упаковку, исключающую

механические повреждения.

Убедительная просьба: в случае возврата изделия и пере-

даче его на гарантийное (послегарантийное) обслуживание, в

поле сведений о рекламациях подробно укажите причину

возврата.

При техническом обслуживании отключите изделие и под-

ключенные к нему устройства от сетевой розетки.

Рекомендуемая периодичность технического обслуживания

– каждые шесть месяцев.

Порядок технического обслуживания:

1) визуально проверьте отсутствие нагара на вилке изделия,

в случае обнаружения удалите нагар;

Кнопками или

выберите параметр

меню «»



Кратковременно нажмите

кнопку ОК для сохранения

изменения, при этом на дис-

плее отобразится параметр

меню «» (если удержи-



вать нажатой кнопку ОК в тече-

ние 3 секунд, Вы выйдете из меню настроек

без сохранения и изделие перейдет к нор-

мальному режиму работы)

ТР-12

Кнопками или измени-

те значение параметра в

пределах от -5,0 до +5,0 °С с

шагом 0,1 °С

Кратковременно нажми-

те кнопку ОК для входа в

параметр, при этом на ди-

сплее отобразится завод-

ская установка парамет-

ра в мигающем режиме

()

.

ТР-12

Удерживайте нажатой

кнопку ОК в течение

3 секунд до появления

на дисплее параметра

меню «»



ТР-12

Порог срабатывания по максимальному напряжению ()

ТР-12

Кратковременно нажмите

кнопку ОК для сохранения

изменения, при этом на дис-

плее отобразится параметр

меню «» (если удержи-



вать нажатой кнопку ОК в

течение 3 секунд, Вы выйдете

из меню настроек без сохранения и изде-

лие перейдет к нормальному режиму ра-

боты)

Удерживайте нажатой

кнопку ОК в течение

3 секунд до появления

на дисплее параметра

меню «» 

ТР-12

Порог срабатывания по минимальному напряжению ()

ТР-12

Кнопками или

выберите параметр

меню «»



Минимальное время включения /отключения нагрузки

(защита от частых включений) ()



ТР-12

Кнопками или

выберите параметр

меню «»



Кратковременно нажмите

кнопку ОК для сохранения

изменения, при этом на ди-

сплее отобразится пара-

метр меню «»(если удер-

живать нажатой кнопку ОК в те-

чение 3 секунд, Вы выйдете из меню

настроек без сохранения и изделие

перейдет к нормальному режиму

работы)

Удерживайте нажатой

кнопку ОК в течение

3 секунд до появления

на дисплее параметра

меню «»



Кнопками или измените зна-

чение параметра в пределах от 0

до 10 минут с шагом 1 мин. При

установке 1 мин., изделие вклю-

чит / отключит нагрузку через

1 минуту

Удерживайте нажатой

кнопку ОК в течение

3 секунд до появления

на дисплее параметра

меню «»



ТР-12

Кратковременно нажмите

кнопку ОК для входа в па-

раметр, при этом на дис-

плее отобразится завод-

ская установка параметра

в мигающем режиме ()

.

Сброс к заводским установкам ()

ТР-12

Кнопками или

выберите пара-

метр меню «» 

Кратковременно нажмите кнопку ОК для сброса всех

настраиваемых параметров к заводским установкам,

при этом на дисплее отобразится параметр меню

«» (если удерживать нажатой кнопку ОК в течение



3 секунд, Вы выйдете из меню настроек сброса к за-

водским установкам и изделие перейдет к нормаль-

ному режиму работы)

Удерживайте нажатой

кнопку ОК в течение

3 секунд до появления

на дисплее параметра

меню «»



ТР-12

Кратковременно нажмите

кнопку ОК для входа в па-

раметр, при этом на дисп-

лее отобразится три знака

вопроса в мигающем режи-

ме

Рекомендуем устанавливать значение параметра не менее 5 минут

при работе с охлаждающим оборудованием, а также при слишком

частом включении ТР-12 для увеличения срока службы изделия.

Кнопками или

выберите параметр

меню «»



Наименование

Значение

Погрешность измерения температуры, °С

Допустимый гармонический состав (несинусоидальность)

напряжения питания

ДСТУ EN 50160:2014

Фиксированное время срабатывания по Umax*,с

0,5

Фиксированное время задержки отключения по Umin**, с

Фиксированное время срабатывания при снижении напря-

жения ниже 120 В, с

0,12

Фиксированное время срабатывания при импульсном повы-

шении напряжения более 420 В при длительности импульса

более 1мс, с, не более

0,02

Минимальное напряжение, при котором сохраняется рабо-

тоспособность (действующее значение), В

120

Максимальное напряжение, при котором сохраняется рабо-

тоспособность (действующее значение),В

320

Погрешность определения порога срабатывания по напря-

жению, В, не более

Гистерезис возврата по напряжению, В

Назначение изделия

Аппаратура

управления и

распределения

Номинальный режим работы

Продолжительный

Степень защиты изделия

IP30

Коммутационный ресурс выходных контактов:

- под нагрузкой 16 А, раз, не менее

- под нагрузкой 5 А, раз, не менее

100 тыс.

1млн.

Потребляемая мощность при неподключенной нагрузке, Вт,

не более

1,3

Допустимая степень загрязнения

Категория перенапряжения

Класс защиты от поражения электрическим током

Номинальное напряжение изоляции, В

450

Номинальное импульсное выдерживаемое напряжение, кВ

2,5

Климатическое исполнение

УХЛ 3.1

Масса, кг, не более

0,16

Изделие сохраняет свою работоспособность при любом положении в прост-

ранстве

Изделие соответствует: ДСТУ EN 60947-1:2014; ДСТУ EN 60947-6-2:2014;

ДСТУ EN 55011:2014; ДСТУ IEC 61000-4-2:2008

Материал корпуса - самозатухающий пластик

Примечания:

* - Umax - порог срабатывания по максимальному напряжению;

** - Umin - порог срабатывания по минимальному напряжению

Не используйте изделие при обрыве датчика.

Не используйте датчик для измерения температуры жидкос-

ти.

Не пытайтесь самостоятельно открывать и ремонтировать

изделие.

Не используйте изделие с механическими повреждениями

корпуса.

Не допускайте попадание воды на внутренние элементы из-

делия, розетку и вилку.

Для повышения эксплуатационных характеристик исполь-

зуйте изделие при токах нагрузки, не превышающих 70% от мак-

симального значения.

При эксплуатации и техническом обслуживании соблюдайте

требования «Правил технической эксплуатации электроустан-

овок потребителей», «Правил техники безопасности при экс-

плуатации электроустановок потребителей», «Охраны труда

при эксплуатации электроустановок».

2) визуально проверьте целостность корпуса, в случае обна-

ружения трещин и сколов снимите изделие с эксплуатации и

отправьте на ремонт;

3) при необходимости протрите ветошью корпус изделия.

Для чистки не используйте абразивные материалы и

растворители.

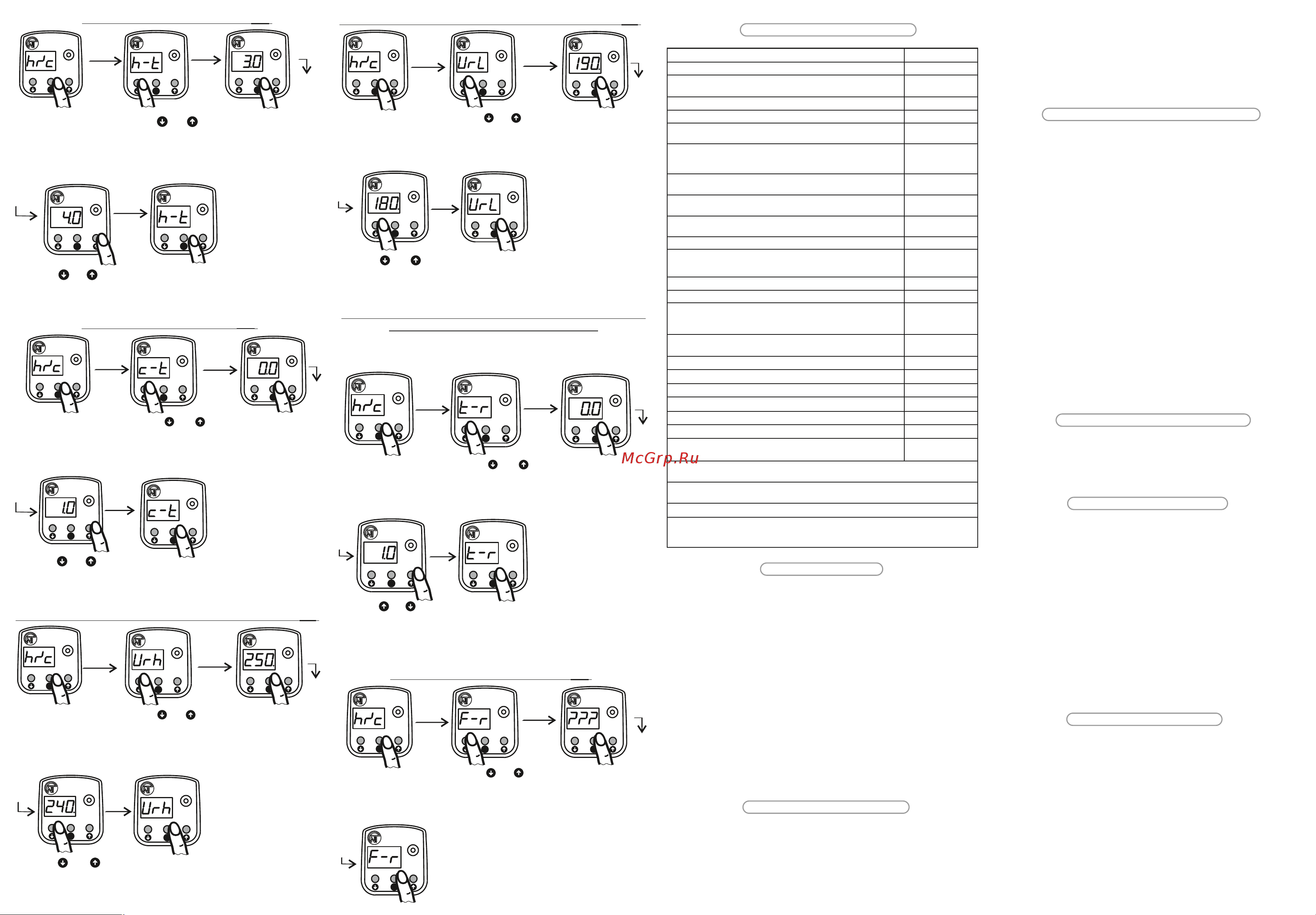

Гистерезис по температуре ()



ТР-12

Удерживайте нажатой

кнопку ОК в течение

3 секунд до появления

на дисплее параметра

меню «»



ТР-12

Кратковременно нажмите

кнопку ОК для входа в пара-

метр, при этом на дисплее

отобразится заводская уста-

новка в мигающем режиме

()

.

ТР-12

Кнопками или

выберите параметр

меню «»



ТР-12

Кнопками или измени-

те значение параметра в пре-

делах от 120 до 210 В с шагом

5 В

Кратковременно нажмите

кнопку ОК для входа в пара-

метр, при этом на дисплее

отобразится заводская уста-

новка параметра в мигаю-

щем режиме (.) 

ТР-12

Кратковременно нажмите

кнопку ОК для входа в пара-

метр, при этом на дисплее

отобразится заводская ус-

тановка параметра в мига-

ющем режиме (.)



Кнопками или измените

значение параметра в преде-

лах от 0,1 до 30 °С с шагом

0,1 °С

Кнопками или изме-

ните значение параметра в

пределах от 230 до 290 В с

шагом 5 В

Технические характеристики

Срок службы и гарантия изготовителя

Транспортирование и хранение

Свидетельство о приемке

Сведения о рекламациях

Меры безопасности

Техническое обслуживание

Предприятие признательно Вам за информацию о качестве

изделия и предложения по его работе

По всем вопросам обращаться к производителю:

ООО “НОВАТЕК-ЭЛЕКТРО”, тел. (048)738-00-28,

ул. Адм. Лазарева, 59, тел/факс (0482) 34-36-73.

г. Одесса, 65007, Украина. www.novatek-electro.com

Отдел гарантийного обслуживания: 067 557 12 49

Дата продажи ______ VN170725
