ЛЕБЕДКА РУЧНАЯ

Г/п 270, 450, 550, 640, 700, 800, 1100, 1200 кг.,

канатоемкость барабана от 10 до 45 м.

Инструкции по сборке

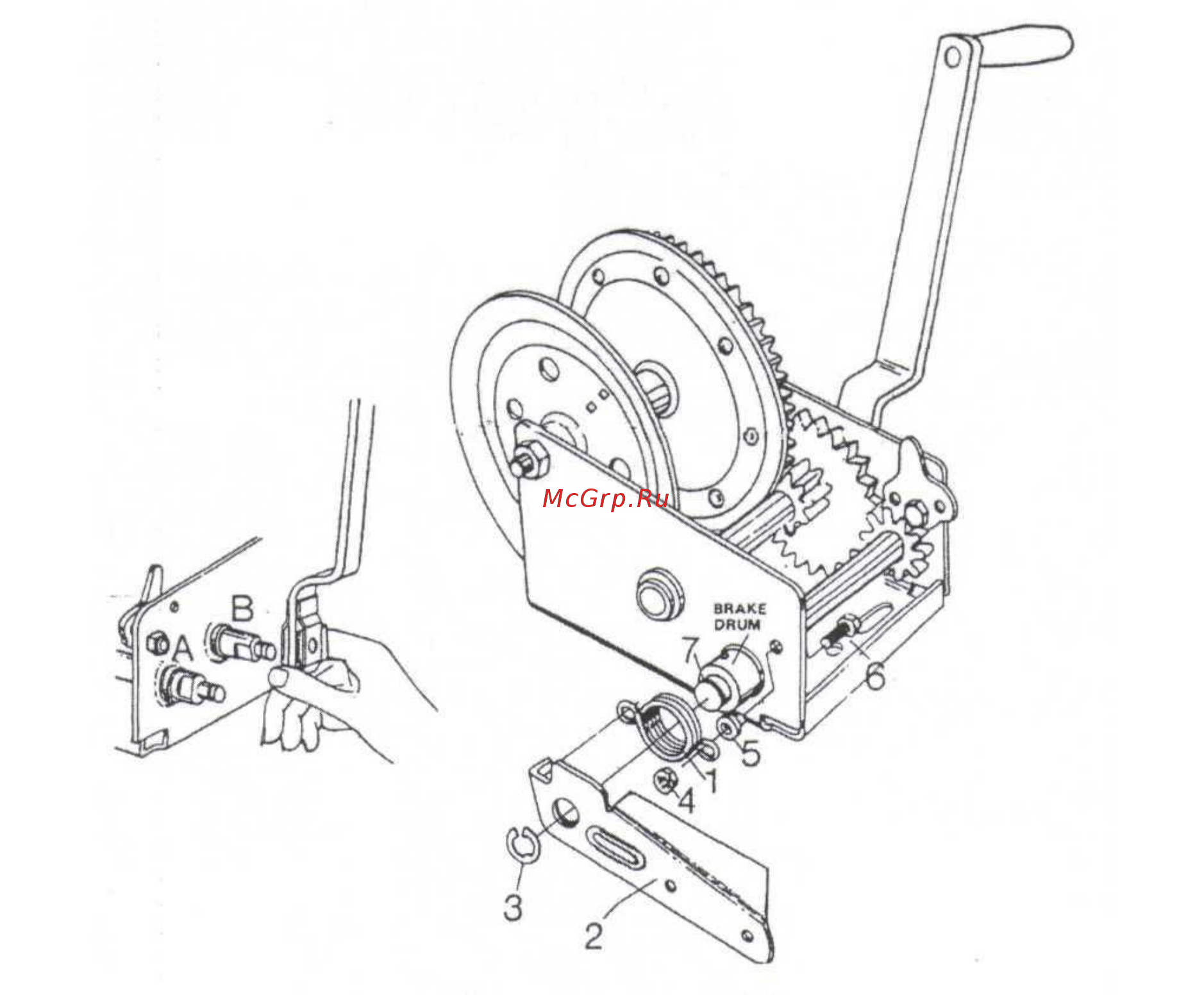

Установка ручного тормоза:

1. Вставьте шарнирный болт 6 через боковую стенку и затем через прокладку 5 . Наденьте

тормозную пружину 1 на тормозной барабан и петлю тормозной пружины на шарнирный

болт 6 и закрепите контргайкой 4.

2. Укрепите рукоятку тормоза 2 на вал шестерни 7, убедившись, что конец на тормозной

рукоятке 2 вставлен в другую петлю тормозной пружины 1. Прижмите стопорное кольцо 3

в паз, чтобы укрепить рукоятку 2 на вале шестерни 7.

3. Проверьте правильность установки перед тем, как подать нагрузку. Тормозной барабан

должен свободно вращаться при любом положении храповика лебедки. Если тормоз дает

пробуксовку, вы не сможете снять главную тягу с барабана. Тормозная пружина 1 должна

быть натянута вокруг тормозного барабана, когда к рукоятке приложено давление.

4. Периодически проверяйте тормозные части для надлежащей работы и заменяйте их при

необходимости.

5. Тормозная пружина не должна быть запачкана маслами и смазкой ли иметь дефекты.

Ручное управление.

Нажмите подпружиненную кнопку на изогнутой рукоятке и наденьте на вал лебедки,

выравнивая с плоской поверхностью вала, задвиньте до упора и отпустите кнопку. Чтобы

разобрать, нажмите кнопку и вытащите рукоятку.

Ваша лебедка имеет два передаточных числа. А-12-1 и В-5-1.
