в) ИнСтаб IS2500 и ИнСтаб IS3500

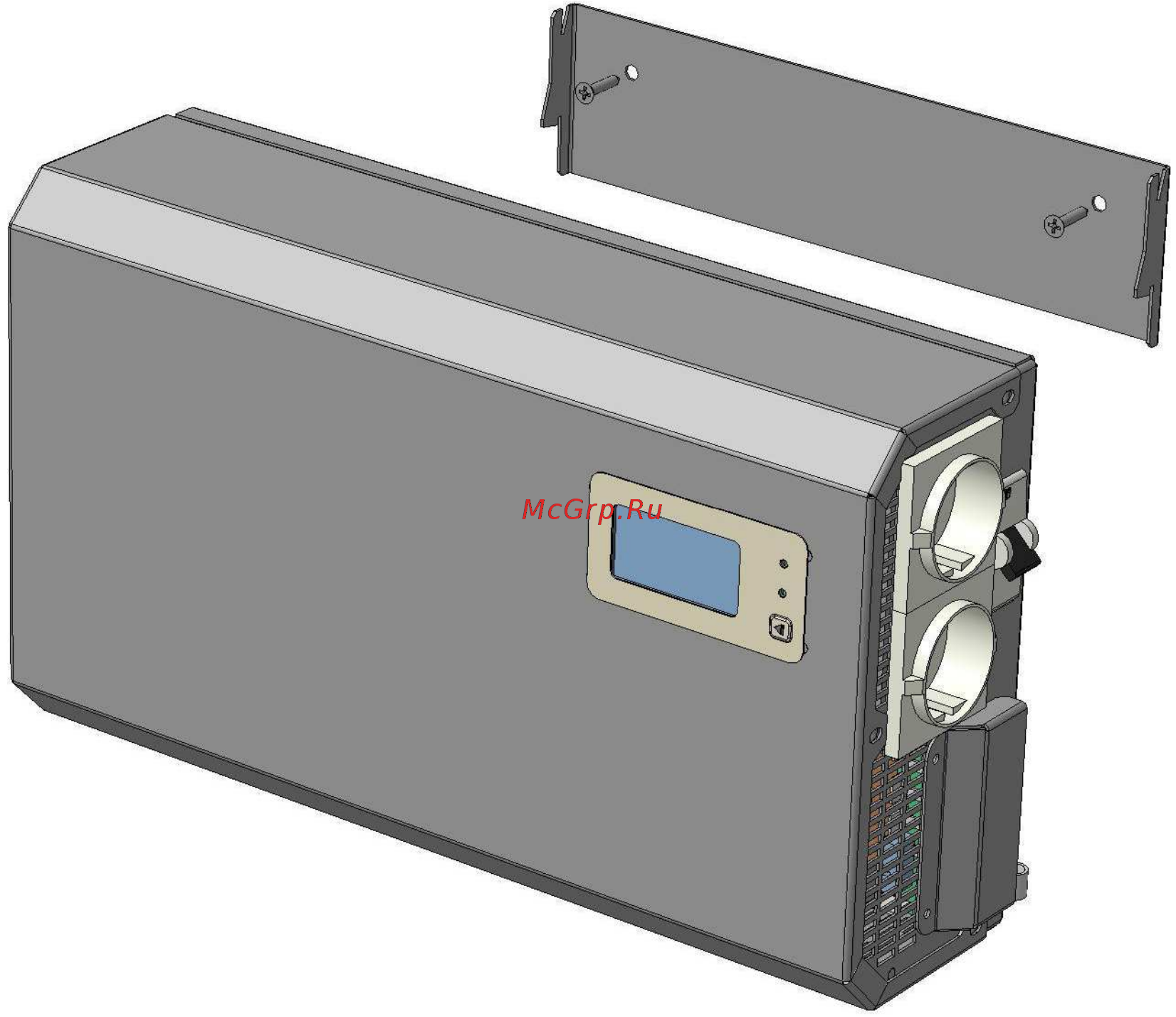

Рисунок 3.1 - Крепление стабилизатора к стене
4) Подключите стабилизатор к питающей сети переменного тока.
ВНИМАНИЕ! Все монтажные работы производятся при отключенном
напряжении сети переменного тока 220 В, 50 Гц.
Подключение входной сети переменного напряжения осуществляется
вилкой сетевой кабельной (для моделей , ИнСтаб IS1000, ИнСтаб IS1500)
либо с помощью клеммной колодки «Вход PE-L-N» (для модели ИнСтаб
IS3500 – см. рисунок 3.2).
Рекомендованное сечение кабеля для подключения входной сети к
стабилизатору ИнСтаб IS3500 – 4 мм
2
.
ВНИМАНИЕ! При подключении газового котла к стабилизаторам
ИнСтаб необходимо строго соблюдать фазность подключения! В случае
если после подключения к стабилизатору газовый котел не запускается,
необходимо вытащить вилку стабилизатора из розетки и перевернуть.
