[ 11 ]

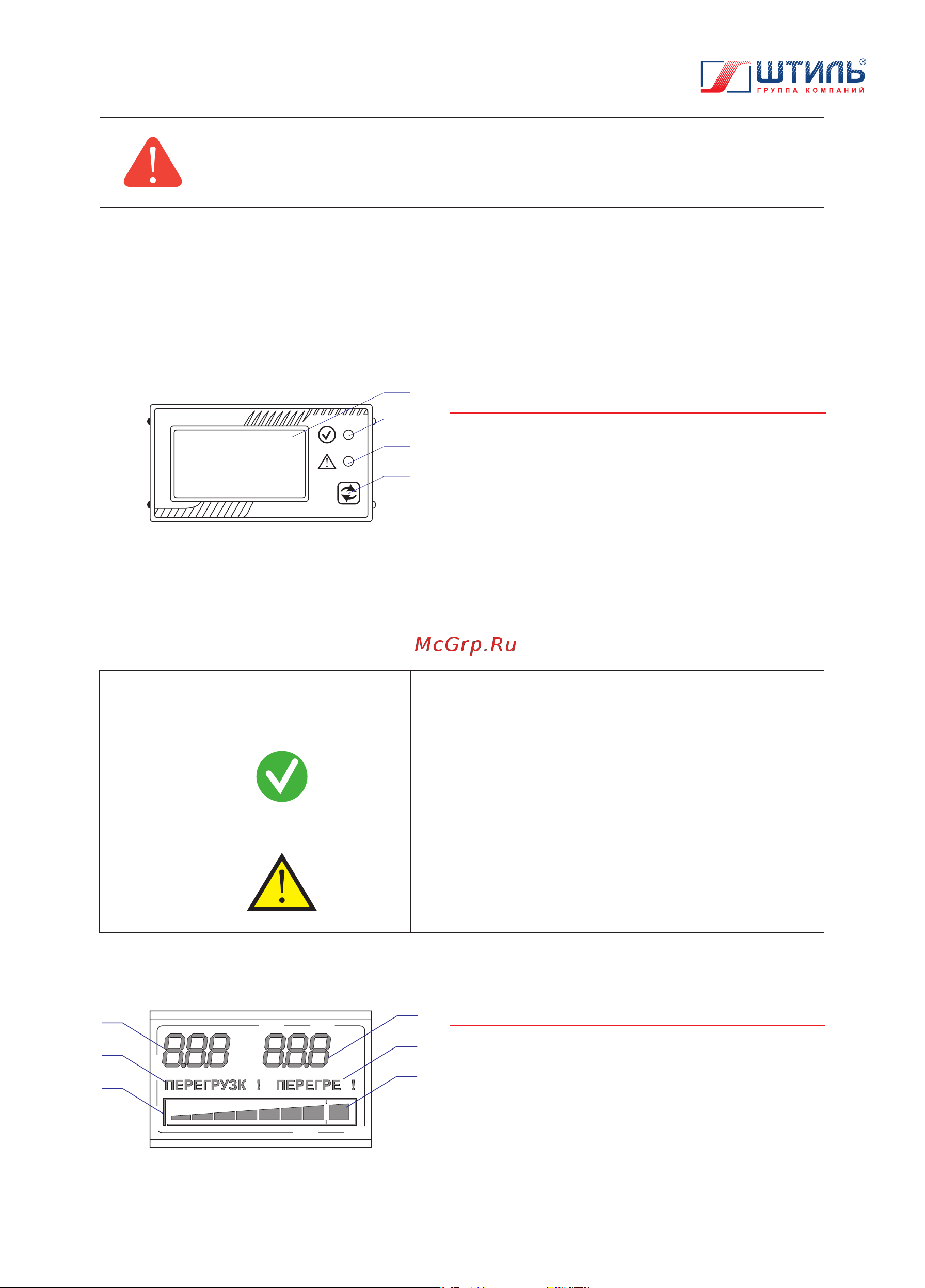

1.4.3 Стабилизаторы Штиль IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500
1
2
3
4
Рисунок 6. Индикация стабилизаторов Штиль
IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500
1 - ЖК-дисплей;
2 - светодиодный индикатор «Норма»;
3 - светодиодный индикатор «Авария»;
4 - кнопка выбора отображаемой на дисплее
информации.
Цвет и функциональное назначение показанных на рисунке 6 (поз. 2, 3) светодиодных индика-
торов приведены в таблице 4. Внешний вид ЖК-дисплея представлен на рисунке 7.
Модели IS1000, IS1500, IS2000, IS2500, IS3000 и IS3500 имеют индикацию, включающую в себя
расположенные на передней панели: ЖК-дисплей с кнопкой управления для выбора отобра-
жаемой информации и два светодиодных индикатора (рисунок 6).
Таблица 4. Светодиодные индикаторы стабилизаторов Штиль IS1000, IS1500, IS2000, IS2500,
IS3000 и IS3500
Наименование
индикатора
Символ Цвет Назначение
«Норма» Зелёный
Светится в штатном режиме работы, при наличии на выходе
устройства (в розетке и выводах «Выход N-L») стабилизиро-
ванного напряжения заданного уровня. Мигает в случае пе-
рехода на байпас, при подаче сетевого напряжения на выход
устройства (в розетку и выводы «Выход N-L») в обход преоб-
разователя
«Авария» Красный
Светится при перегреве или перегрузке (на ЖК-дисплее по-
явятся соответствующая информация), а также при отклю-
чении входной сети, выходе из строя одного из внутренних
элементов изделия, коротком замыкании или низком импе-
дансе нагрузки
Рисунок 7. ЖК-дисплей стабилизаторов Штиль
IS1000, IS1500, IS2000, IS2500,
IS3000 и IS3500
1 - значение входного напряжения (в вольтах – В);
2 - аварийное сообщение «Перегрузка!»;
3 - шкала, отображающая уровень нагрузки на
стабилизатор;
4 - значение выходного напряжения (в вольтах – В);
5 - аварийное сообщение «Перегрев!»;
6 - сегмент, сигнализирующий о максимальной
нагрузке на стабилизатор.
1
2
3
4
5
6
А
А
В
В
В
В
В
В
А
А
к
к
В
В
А
А
°
°
С
С
ВНИМАНИЕ! При длительном свечении любого красного светодиодного
индикатора выходное напряжение отключено – электроснабжение нагрузки
не осуществляется.
