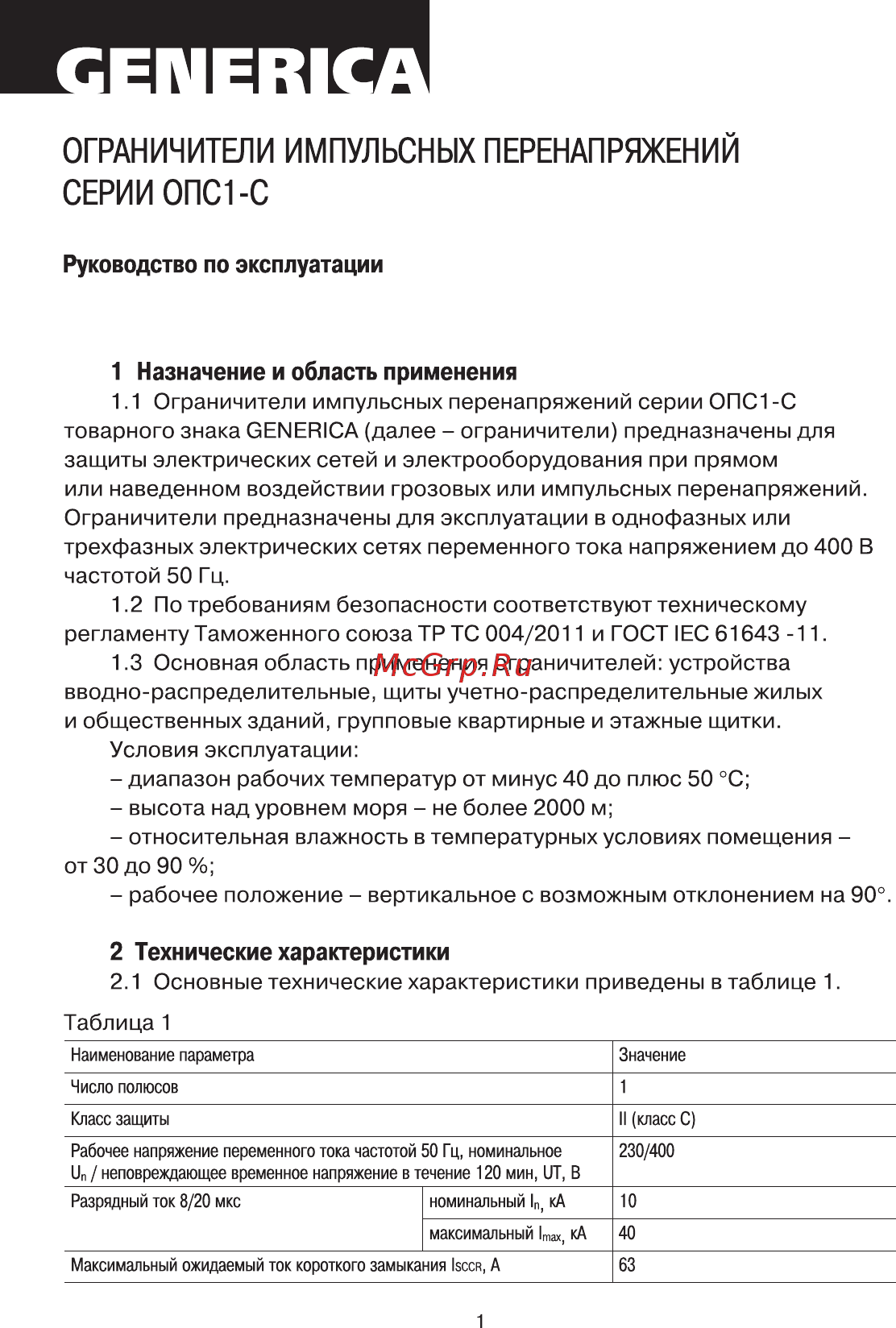

ОГРАНИЧИТЕЛИ ИМПУЛЬСНЫХ ПЕРЕНАПРЯЖЕНИЙ СЕРИИОПС1 С Руководство по эксплуатации 1 Назначение и область применения 1 1 Ограничители импульсных перенапряжений серии ОПС1 С товарного знака GENERICA далее ограничители предназначены для защиты электрических сетей и электрооборудования при прямом или наведенном воздействии грозовых или импульсных перенапряжений Ограничители предназначены для эксплуатации в однофазных или трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц 1 2 По требованиям безопасности соответствуют техническому регламенту Таможенного союза ТР ТС 004 2011 и ГОСТ IEC 61643 11 1 3 Основная область применения ограничителей устройства вводно распределительные щиты учетно распределительные жилых и общественных зданий групповые квартирные и этажные щитки Условия эксплуатации диапазон рабочих температур от минус 40 до плюс 50 С высота над уровнем моря не более 2000 м относительная влажность в температурных условиях помещения от 30 до 90 рабочее положение вертикальное с возможным отклонением на 90 2 Технические характеристики 2 1 Основные технические характеристики приведены в таблице 1 Таблица 1 Наименование параметра Значение Число полюсов 1 Класс защиты II классС Рабочее напряжение переменного тока частотой 50 Гц номинальное 11п неповреждающее временное напряжение в течение 120 мин СТ В 230 400 Разрядный ток 8 20 мкс 10 номинальный 1П кА максимальный lmax кА Максимальный ожидаемый ток короткого замыкания ISCCR А
