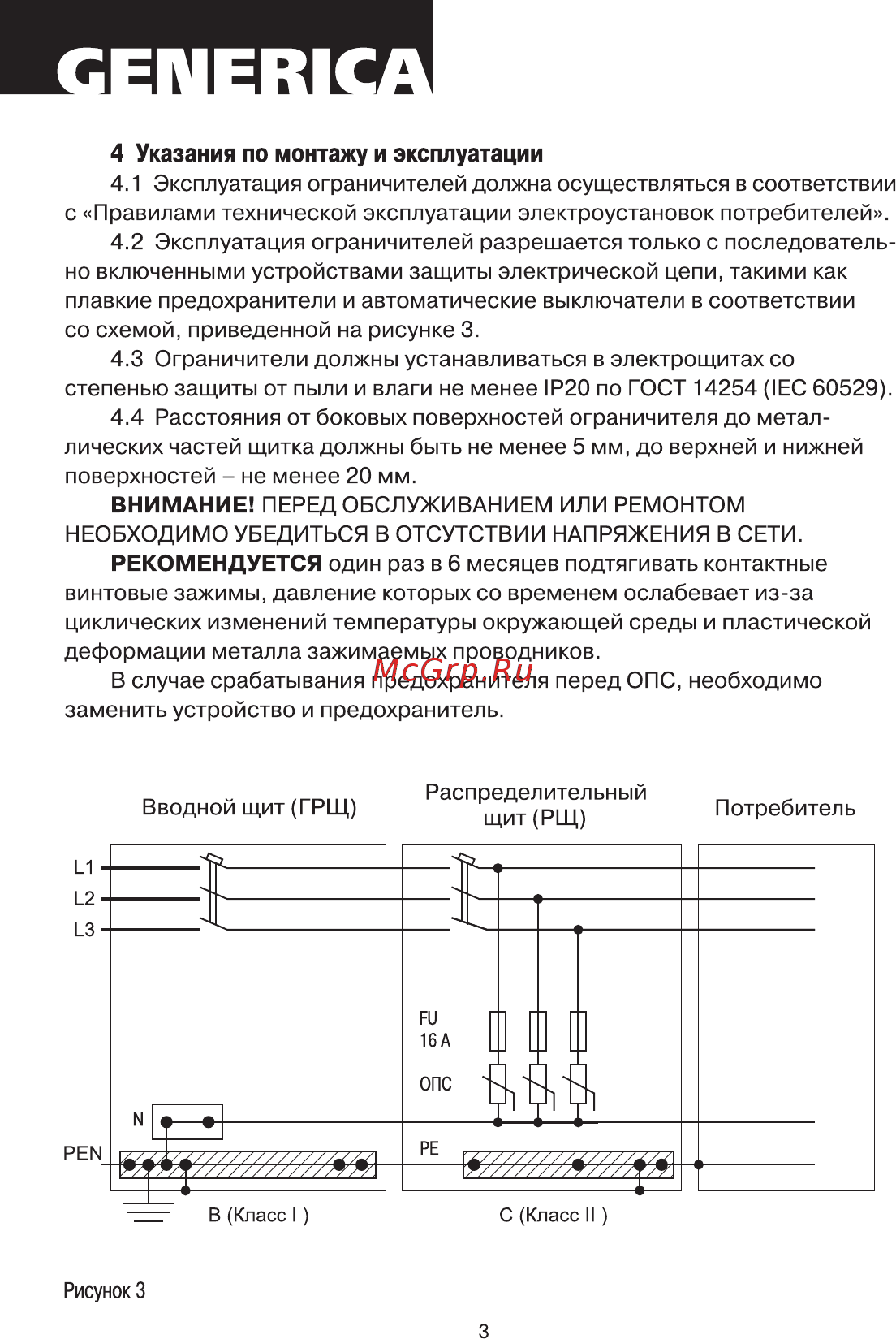

4 Указания по монтажу и эксплуатации 4 1 Эксплуатация ограничителей должна осуществляться в соответствии с Правилами технической эксплуатации электроустановок потребителей 4 2 Эксплуатация ограничителей разрешается только с последователь но включенными устройствами защиты электрической цепи такими как плавкие предохранители и автоматические выключатели в соответствии со схемой приведенной на рисунке 3 4 3 Ограничители должны устанавливаться в электрощитах со степенью защиты от пыли и влаги не менее IP20 по ГОСТ 14254 IEC 60529 4 4 Расстояния от боковых поверхностей ограничителя до метал лических частей щитка должны быть не менее 5 мм до верхней и нижней поверхностей не менее 20 мм ВНИМАНИЕ ПЕРЕД ОБСЛУЖИВАНИЕМ ИЛИ РЕМОНТОМ НЕОБХОДИМО УБЕДИТЬСЯ В ОТСУТСТВИИ НАПРЯЖЕНИЯ В СЕТИ РЕКОМЕНДУЕТСЯ один раз в 6 месяцев подтягивать контактные винтовые зажимы давление которых со временем ослабевает из за циклических изменений температуры окружающей среды и пластической деформации металла зажимаемых проводников В случае срабатывания предохранителя перед ОПС необходимо заменить устройство и предохранитель Вводной щит ГРЩ Распределительный щит РЩ Рисунок 3 3 Потребитель
